パワーアナライザ

単なるパワーアナライザ以上のもの

DEWESoftのパワーメータには、従来のパワーアナライザと比較して多くの利点があります。電力解析，電力および機械的電力の計測に最も柔軟なソリューションを提供します。電力品質アナライザ機能と組み合わせることで、完全なソリューションとなります。

当社のパワーアナライザの主な利点は次のとおりです。

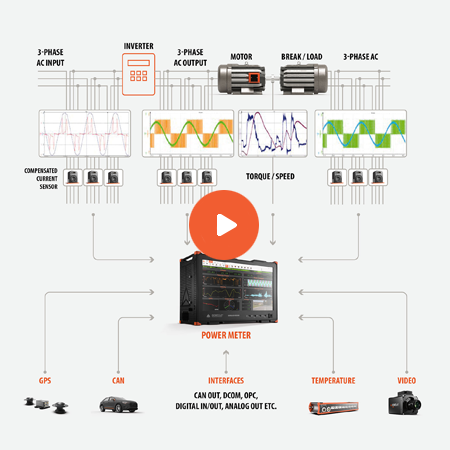

• 複数の製品を1台の機器に統合：パワーアナライザ，燃焼アナライザ，オシロスコープ，生データロガー，スペクトラムアナライザ，CANロガーなど
• すべてのデータの同期収録：電気データ，機械データ，車両バスデータ，測位データ，ビデオなど
• 1つのシステムと1つのデータファイル形式でのデータ保存
• 電力解析と生データの保存の組合せ
• ライブ，オンライン，リアルタイム電力計算（1ms値）
• 電力品質解析の強化
• 入力チャネル数と種類は問わず：電圧，電流，IEPE/ICP，ひずみ，熱電対，RTD，CANなど

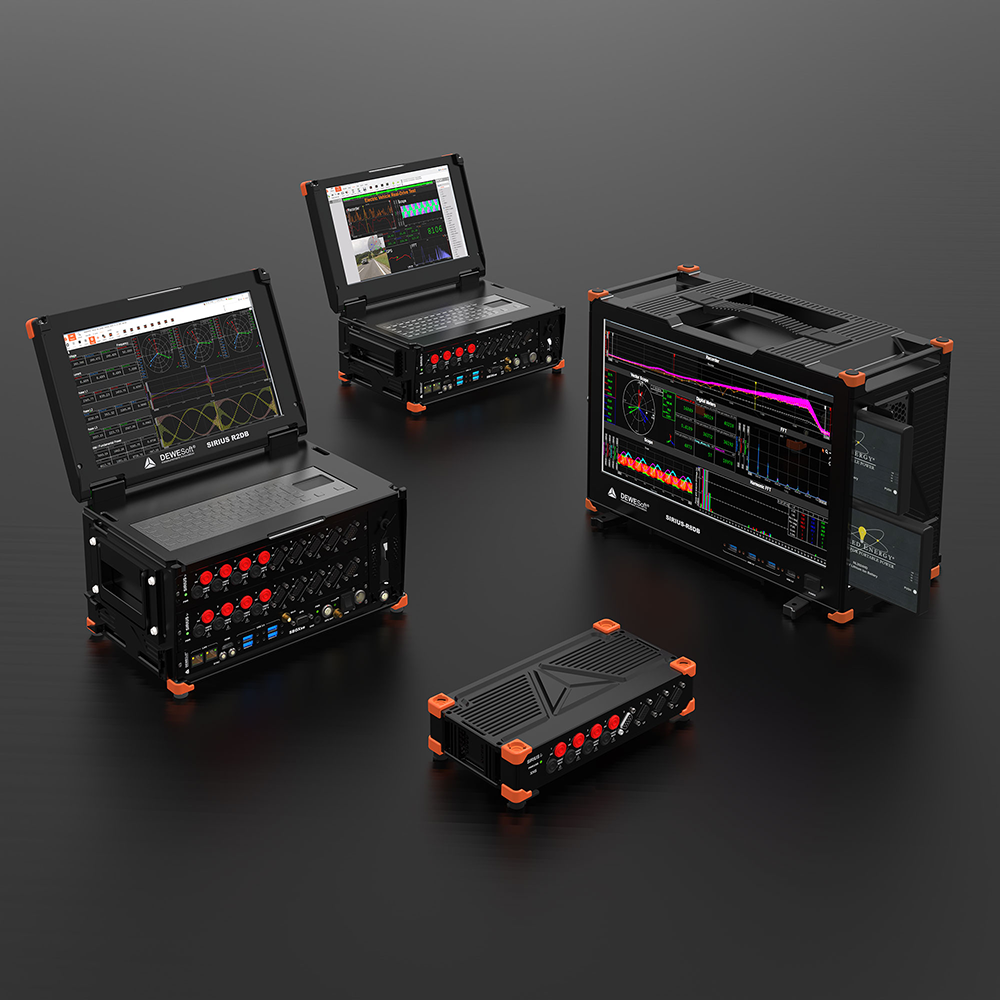

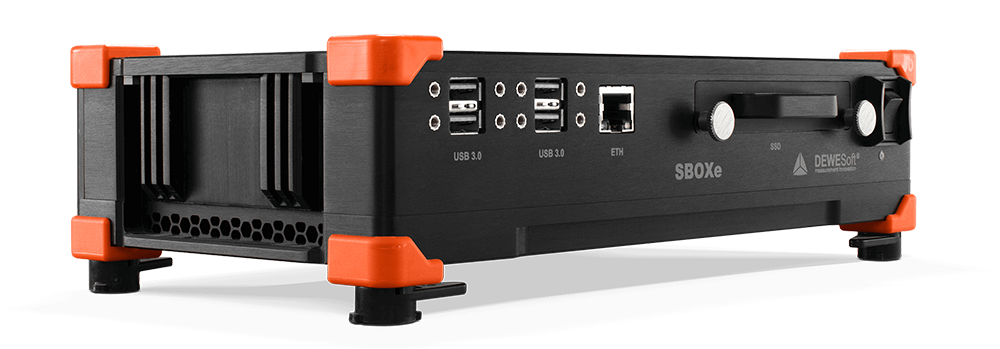

• SSDストレージ，高速CPUプロセッサ，内蔵ディスプレイ，スタンドアロン用バッテリを搭載したモジュール式モバイル計測システム
• センサソフトウェアの追加キャリブレーション

これらすべての機能により、1台の計測器内に包括的な電力解析システムが提供されます。データの同期，視覚化，保存、データ比較などの煩雑さはもうありません。DEWESoftのパワーアナライザは、これらの問題をすべて解決します。

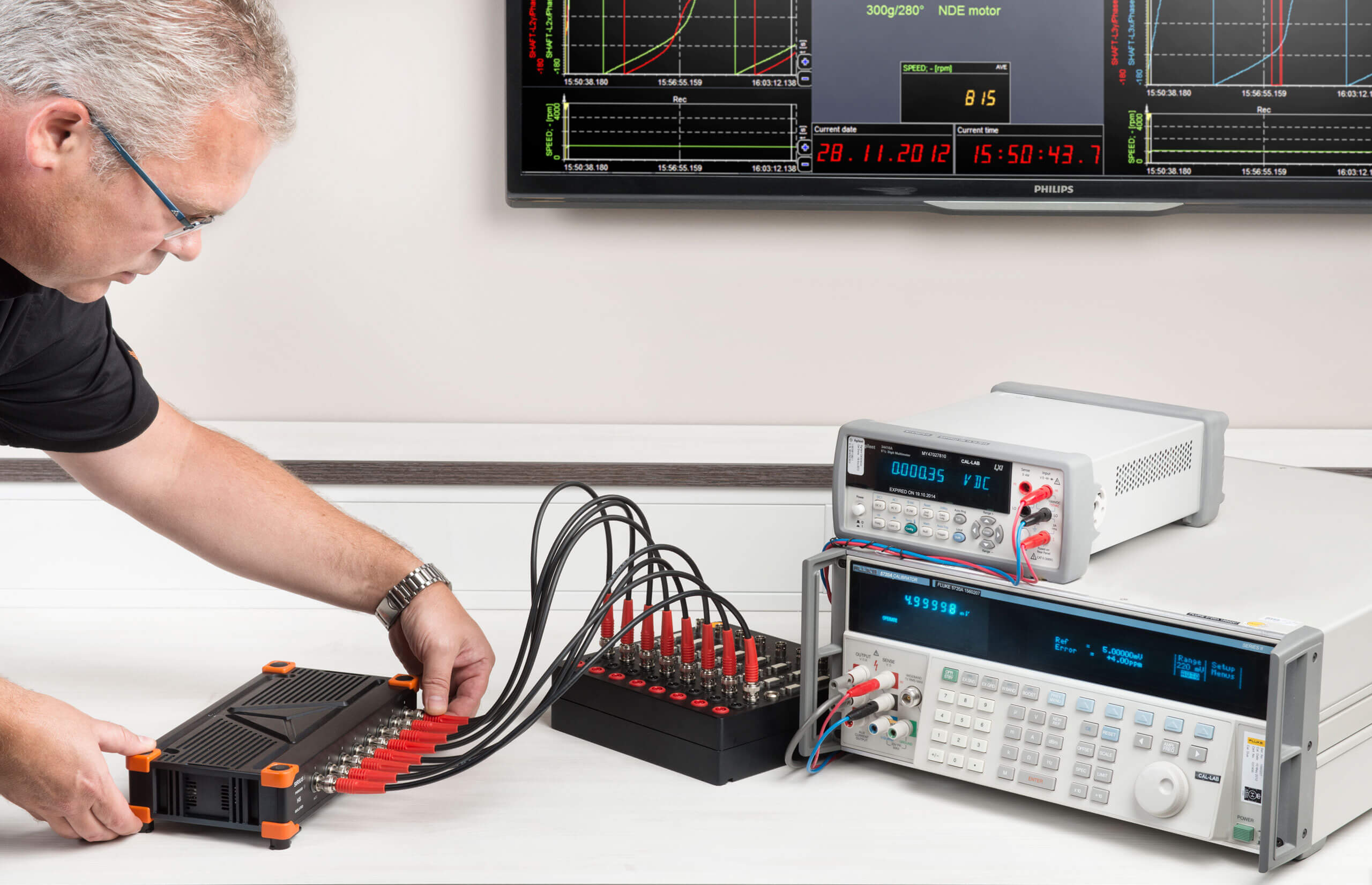

高精度の電力解析

DEWESoftのDAQ システムは、複数のデバイスがもつ機能をコンパクトで柔軟、かつ堅牢なハードウェアに組み込んだ強力なソフトウェアを備えているのが特徴です。

電力解析には、高精度のアンプが必要なのは間違いありません。高電圧入力と低電圧入力に統合されたSIRIUS高速アンプは、計測精度で新たな次元に到達しました。これらのアンプは、DCから1kHzまで読み値の0.03%の基本精度を備えています。これはパワーアナライザ市場、特にすべての計測で可能な限り高い精度を達成することが絶対に必要な可変周波数ドライブ向けでは独特です。

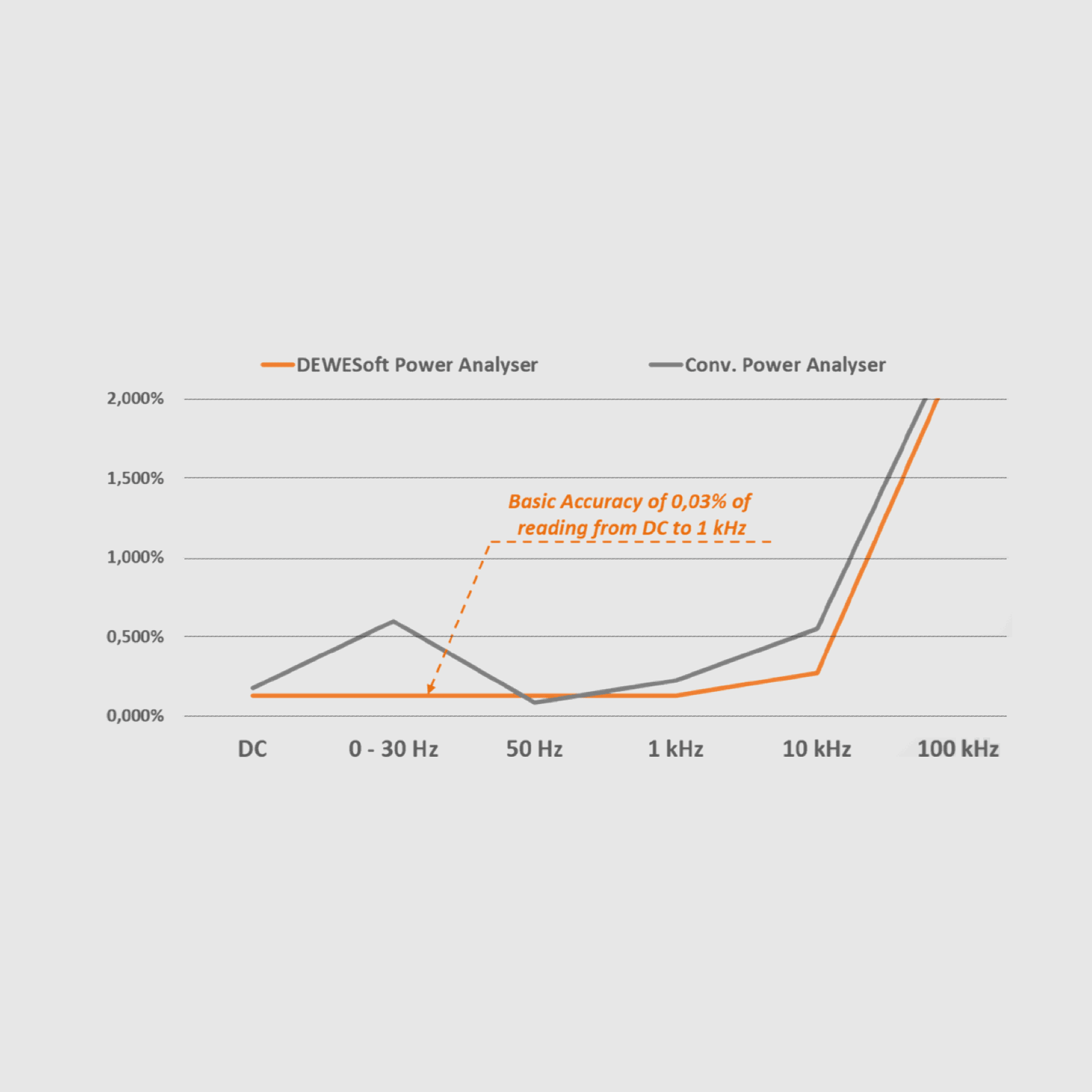

他のメーカーは、50/60Hzでは高い精度を持つことが多いですが、その上下の周波数帯域での精度にはまだ改善の余地があります。グラフのグレーの線をご参照してください。

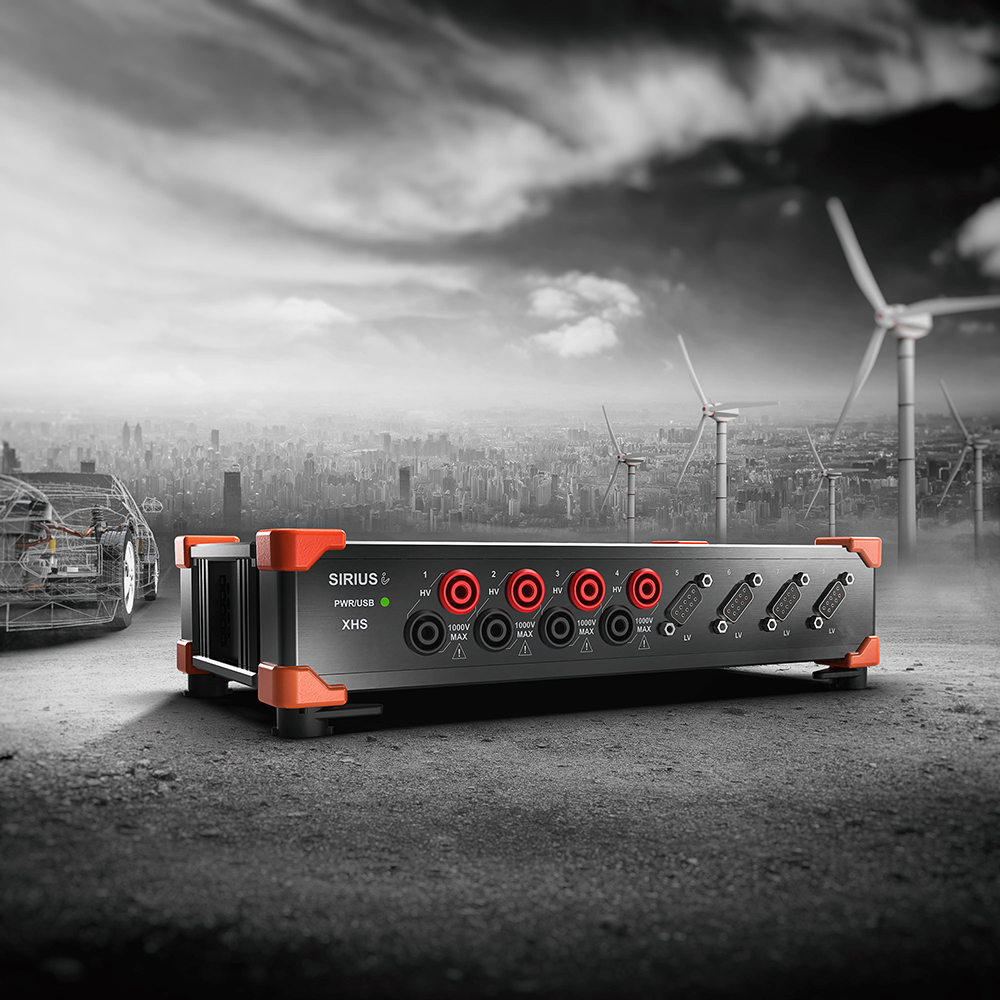

高精度アンプ

DEWESoftの電圧・電流アンプは、高帯域幅（最大2 MHz）と高サンプリングレート（1 MS/s）に加え、0.03 %という高い基本精度と柔軟なフィルタリングオプションを提供します。（100kHz，5次，ベッセルまたはFPGAによる自由にプログラム可能なデジタルIIRフィルタ） 最大500kHzまでの帯域幅を必要とする場合、フィルタチェーン全体がバイパスされます。

詳細については、SIRIUSデータ収集システムの製品ページをご覧ください。

センサ補正ソフト

電圧および電流変換器は、常に周波数に依存した振幅誤差と位相シフトが存在します。

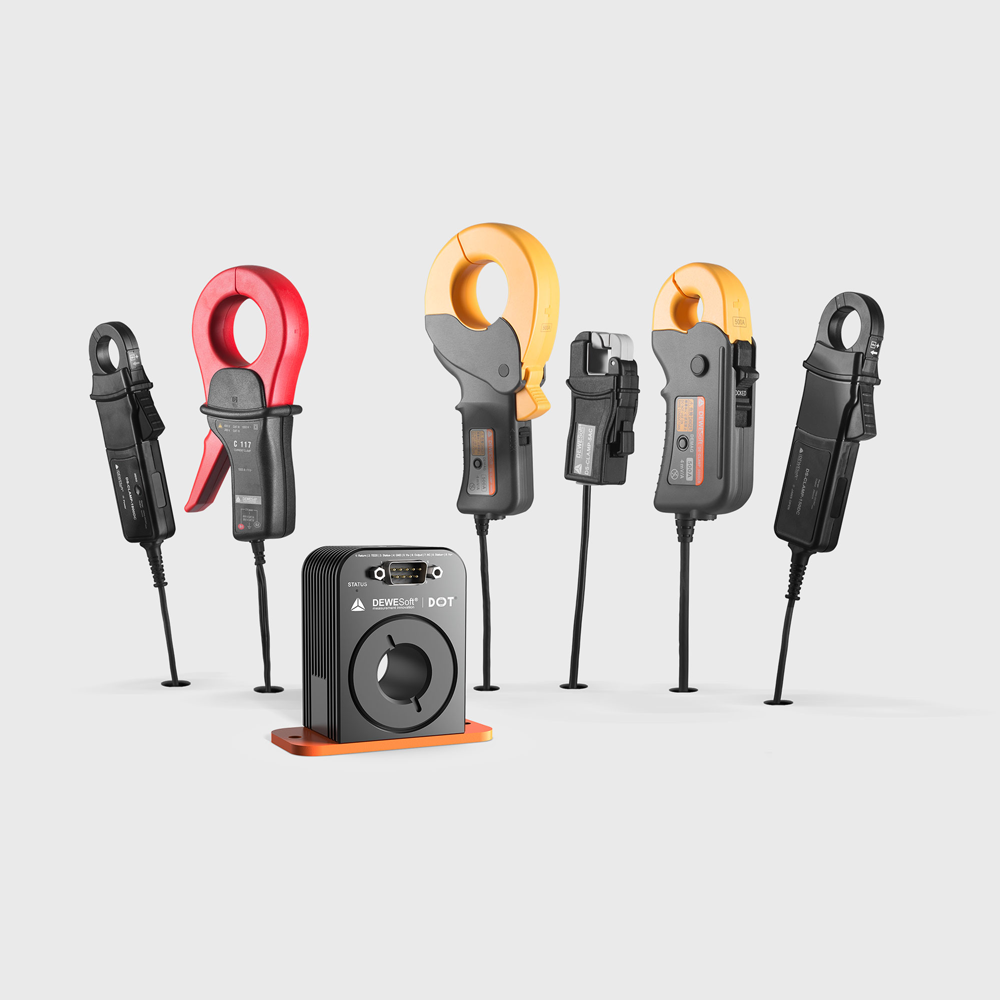

DEWESoft独自のソフトウェア校正技術により、DCから1MHzまでの全周波数範囲（鉄芯クランプ，AC/DCクランプ，ロゴフスキーコイル，グリッド電流，電圧変換器など）の振幅と位相を補正できます。

さまざまな電力解析の配線図

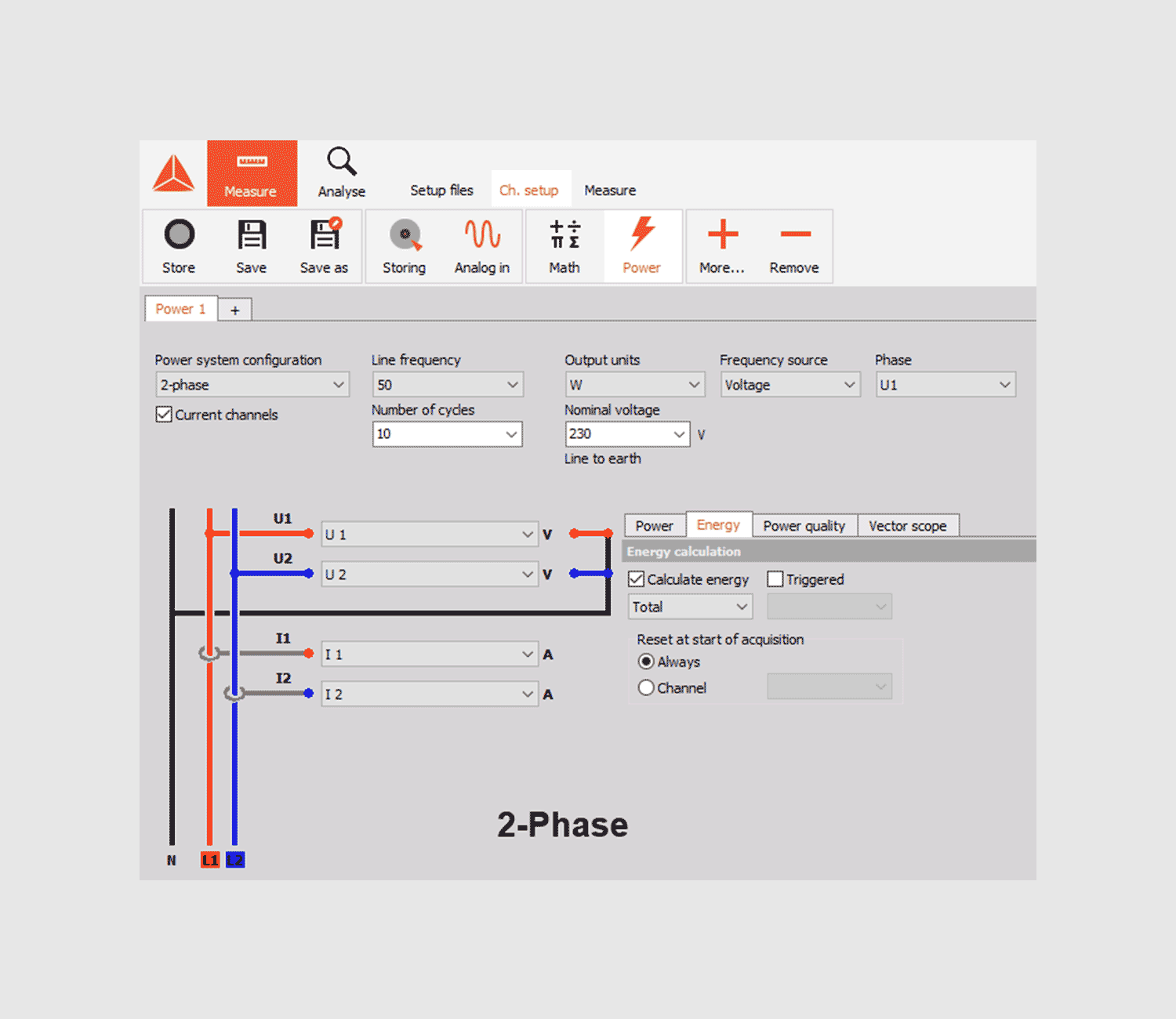

収録＆解析ソフトウェアDewesoft Xは、さまざまな配線回路図を視覚的に選択し、考えられる全ての接続に対する電力計算を提供します。

以下の定義済み電源回路図が利用可能です。

• 直流
• 単相
• 二相
• スター結線
• デルタ結線
• V字結線
• アロン結線
• スター結線とデルタ結線の組み合わせ

これらの接続はすべて、電流の有無にかかわらず計測できます。 DEWESoftはモジュラー構造の計測デバイスと強力なソフトウェアに搭載された複数の同期電源モジュールにより、6相，7相，9相，12相のモータを解析する能力を備えています。

電力計算

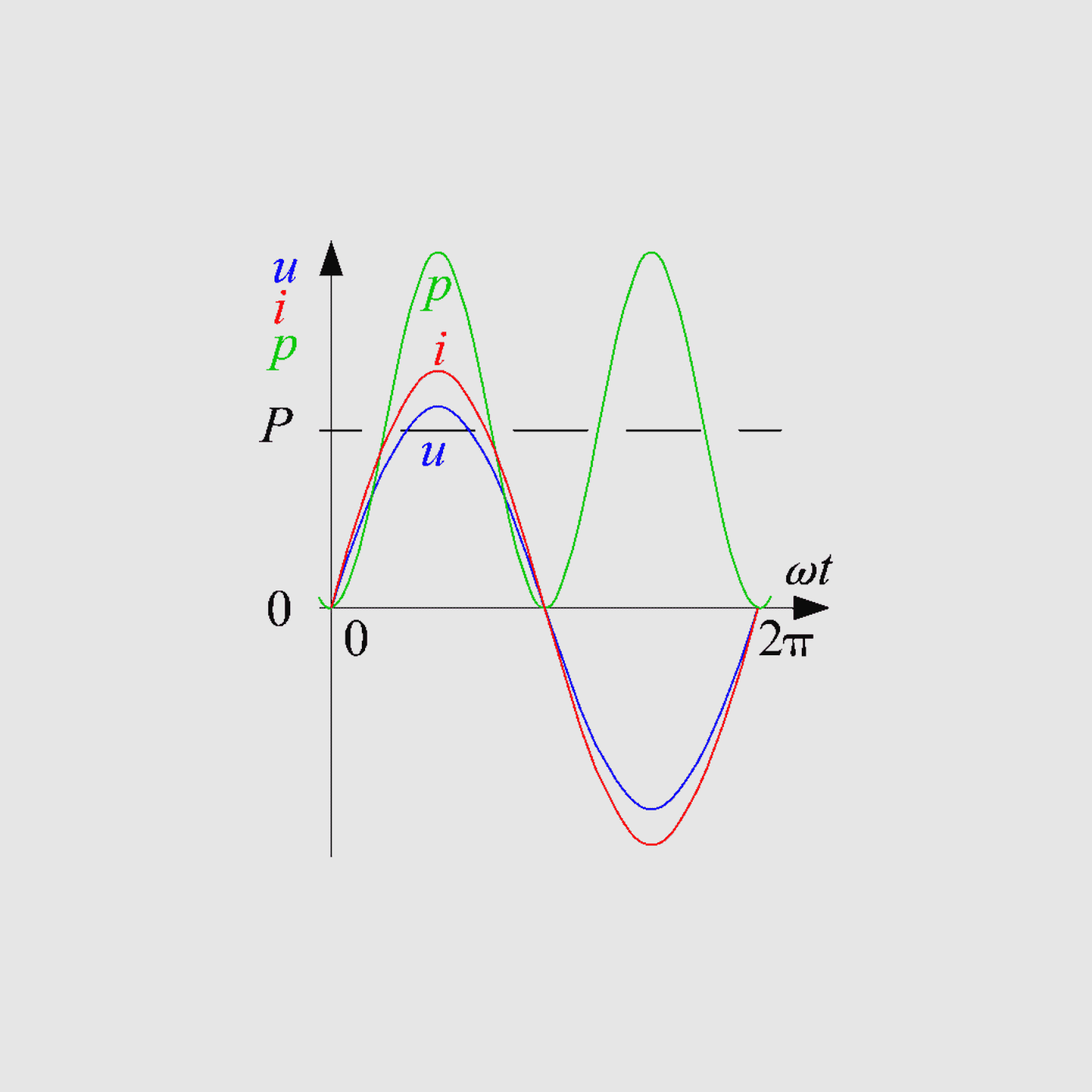

収録＆解析ソフトウェアDewesoft Xは、電圧および電流チャネルからの生データだけでなく、次のようなすべての電力値も自動的に計算し保存します。

• P，Q，S，D
• Cosφ，力率
• 各高調波の P，Q，cos φ

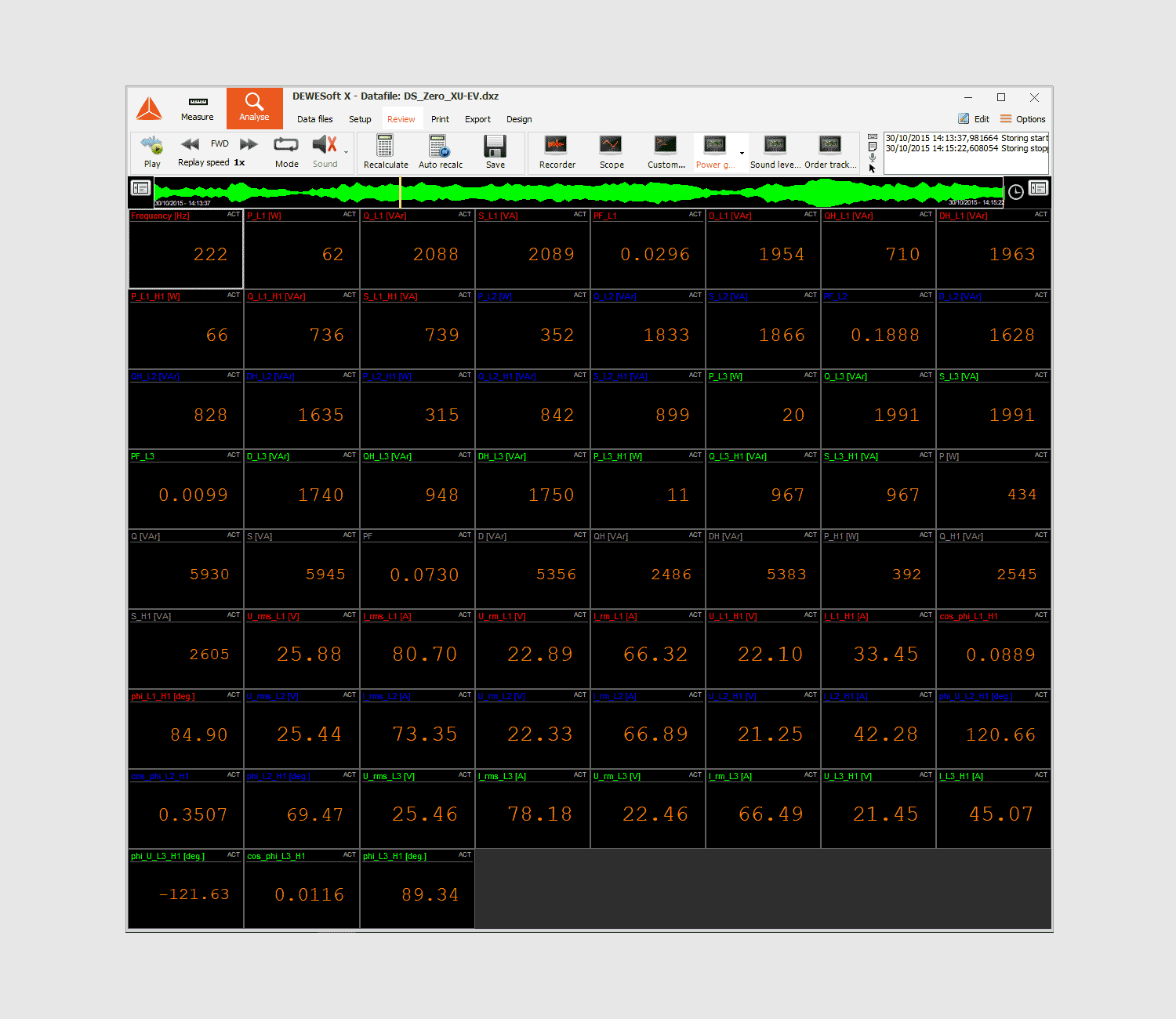

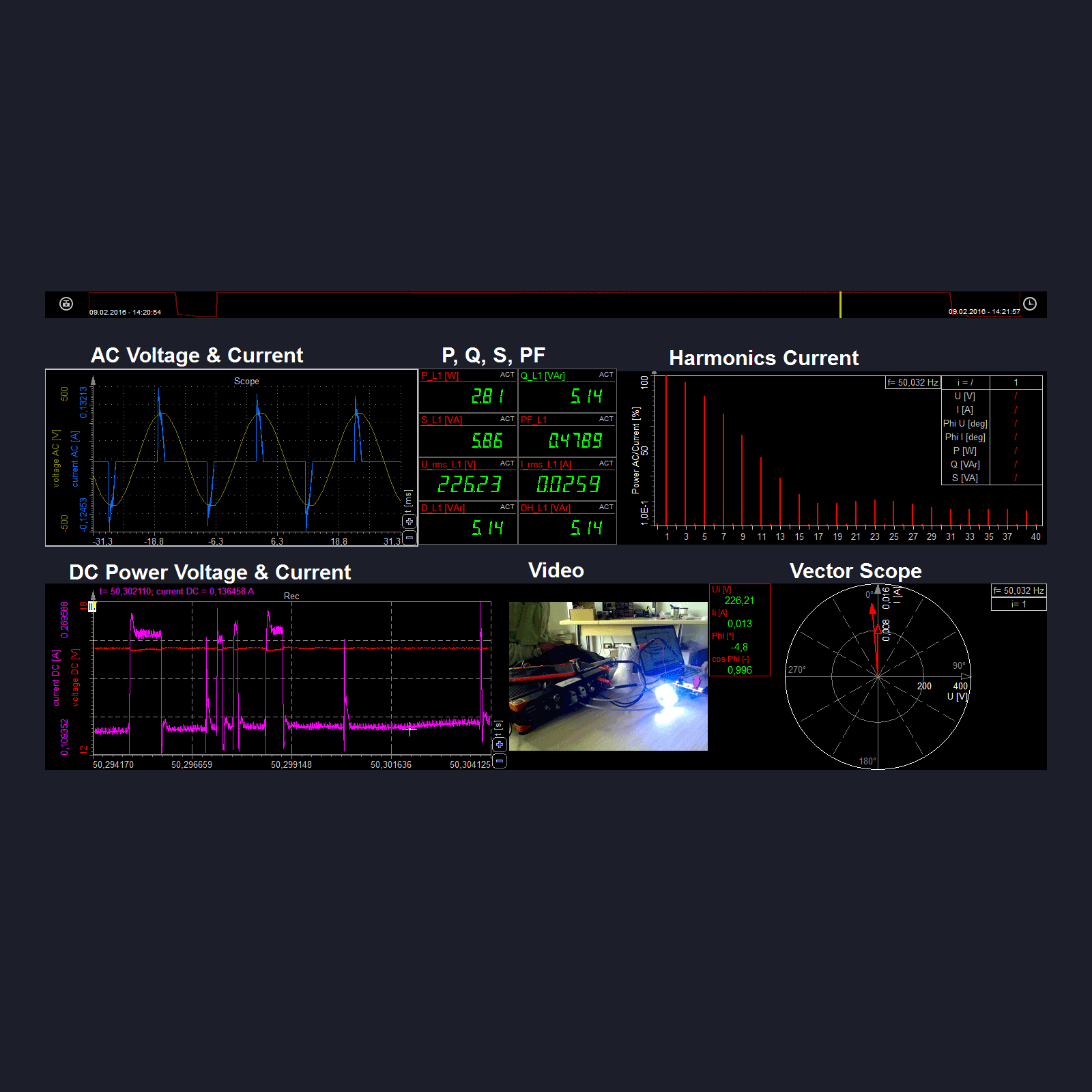

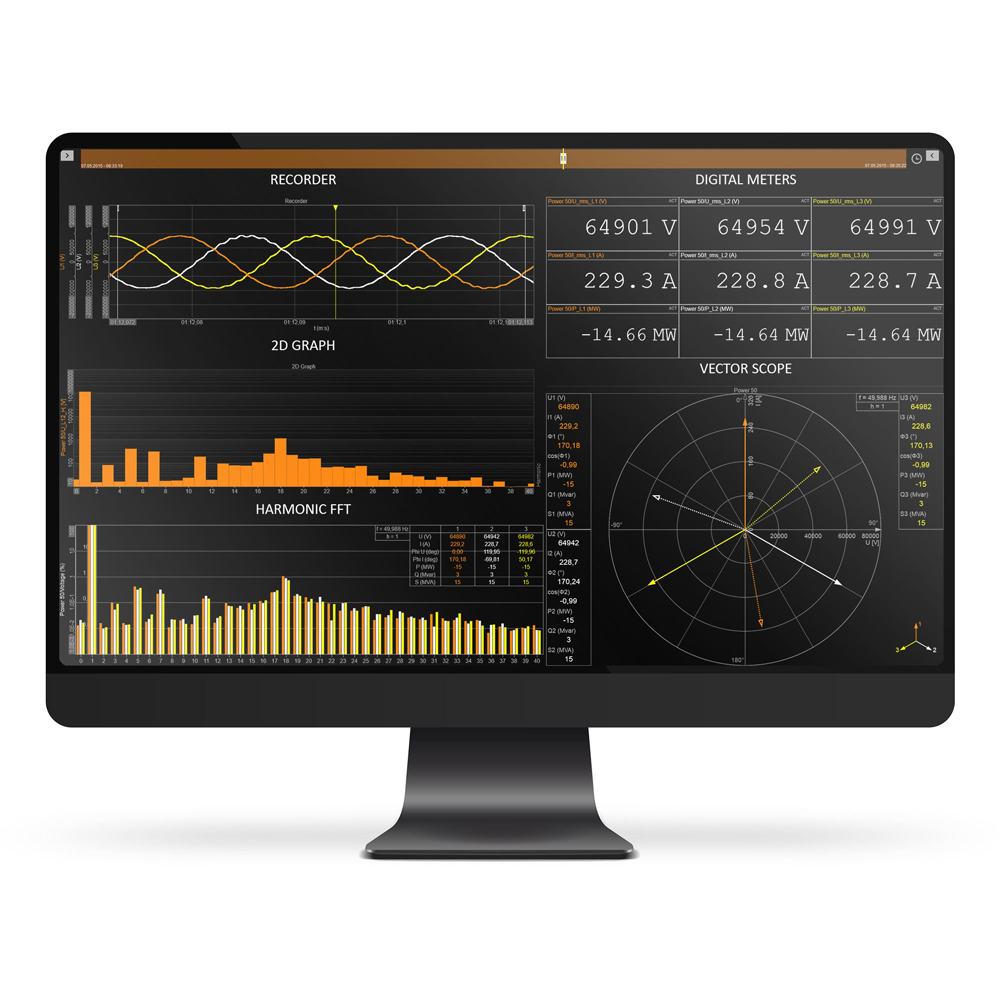

各パラメータはタイムレコーダやグラフ，デジタル表示，アナログ表示で視覚的に表示できます。 高調波解析だけでなく位相電力，電圧，電流，その他多くの電力可視化に最適です。

複数の電力システムの並列計算

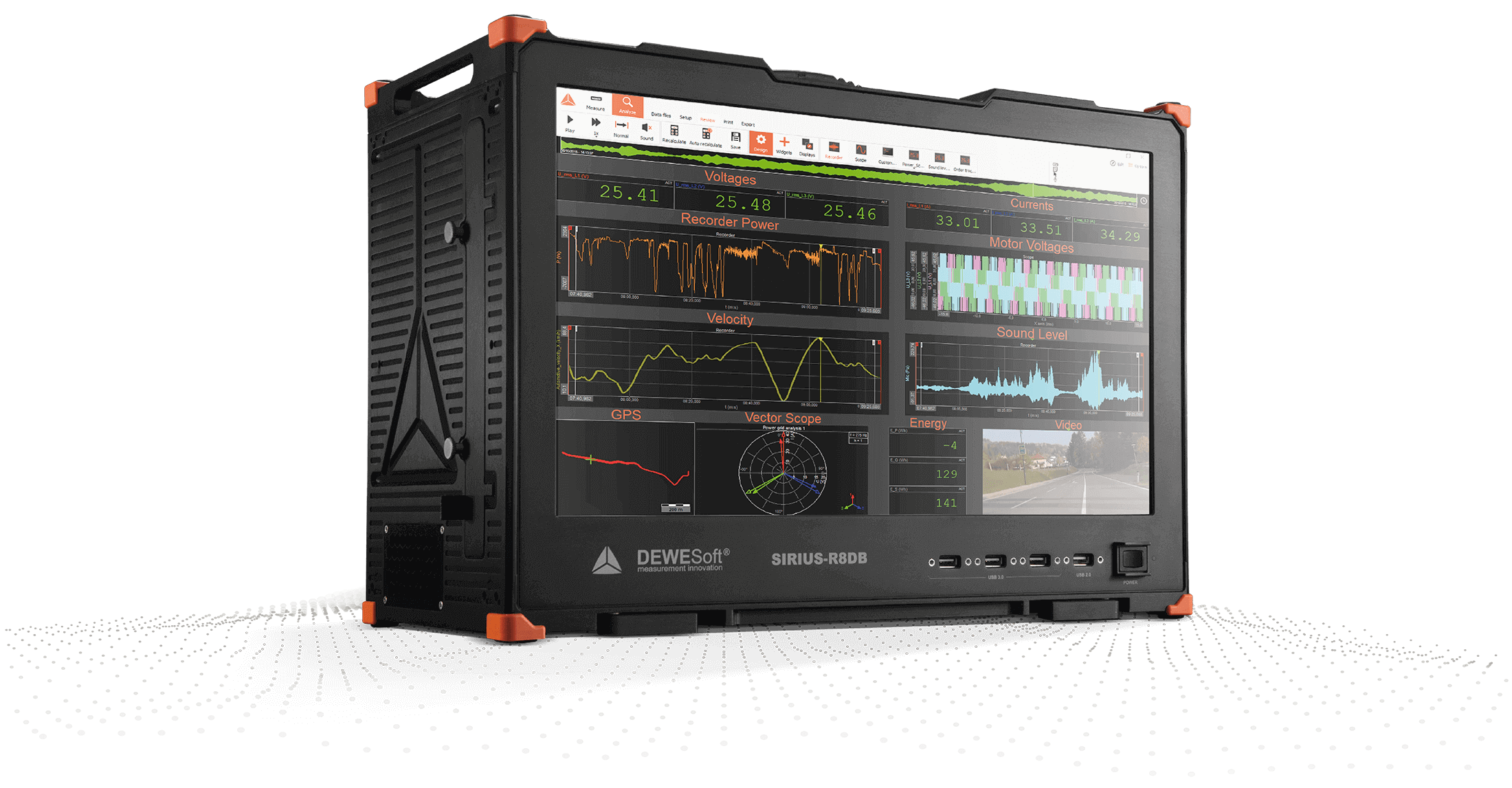

1台の装置で複数の電力系統を同時に計測することも可能です。例えばDewesoft R8D DAQシステムでは、最大8台の3相システムを完全に同期させて計測することができます。

さらに異なる周波数（DC，50Hz，可変周波数など）や配線回路図（単相，3相など）での解析も可能です。 トルク，速度，騒音，温度，振動などの機械的な値も完全に同期して計測し、解析することができます。

一般的な構成とアプリケーション

• モータおよびとインバータテスト：3x 3相AC電源（可変周波数）
• E-モビリティ：4×3相AC電源（可変周波数），6×DC電源
• 航空機： 5×3相AC電源（400 Hz），1×1相AC電源（50 Hz），5×DC電源
• 船舶：7×3相AC電源（50 Hz），4×1相AC電源（50 Hz），1×DC電源
• 鉄道：1×3相交流電源（50 Hz），3×1相交流電源（16.7 Hz），3×DC電源

正確な周波数計算

ソフトウェア位相同期ループ（PLL）は、非常に正確な周波数計算（mHz）を提供します。

1台のデータ収録システムで複数のパワーモジュールを同時に計測でき、各モジュールは独立した周波数を持つことができます。DEWESofの様々なDAQ機器を使用すると、値をいくつかの方法で表示することができます。

可能な回線周波数

• 16.7 Hz： 鉄道部門
• 25 Hz：公共グリッド
• 50 Hz：公共グリッド
• 60 Hz：公共グリッド
• 400Hzおよび800Hz： 航空宇宙
• 可変周波数：例）インバータ

期間値の計算

DEWESoftパワーアナライザは次の周期値を計算します。

• 各相のU，I，P，Q，S，PFと合計
• 対称コンポーネント（正，負，ゼロ系列システムの U，I，P，Q）
• 定義可能なサイクル計算（1/2，1，2，4サイクル）
• 最大99%のオーバーラップ（1 ミリ秒のスライド）

スターデルタ接続の計算

デルタ結線からスター結線のすべての値と波形を計算することができ、またその逆も可能です。
波形： U1，U2，U3 < > U12，U23，U31

周波数ソースの選択

DEWESoft のパワーアナライザとパワーメータは、ユーザーが計測用の周波数ソースを選択できます。 計測周波数ソースは次のいずれかになります。

• 電圧
• 電流
• 外部周波数ソース

これは特にインバータで計測を行う際に非常に役立つ機能です。PWM変調された電圧信号のため、正しい周期を正しく決定できないことがよくあります。

モーターコイルのインダクタンスが高いため、電流信号の歪みははるかに少なくなります。

したがって多くの場合、インバータ計測定では電流信号を周波数源として使用する方が適切です。 この機能により、あらゆるアプリケーションで正しい周波数決定ができるようになります。

オシロスコープとベクトルスコープ

オシロスコープ

• 選択可能なグラフ
• U1，U2，U3，U12，U23，U31：ライン間電圧およびライン・アース間電圧に対応
• 1つの図に最大8つのグラフ
• ズームインとズームアウトはオンラインでサポート
• 波形の保存が可能

ベクトルスコープ

• 3相システム用ベクトルスコープ
• 各高調波の表示
• 複数のベクトルスコープを同時に表示可能
• さまざまな電源システムを表示
• 「トランスペアレント」機能で位相の直接比較が可能

レコーダとX/Yレコーダ

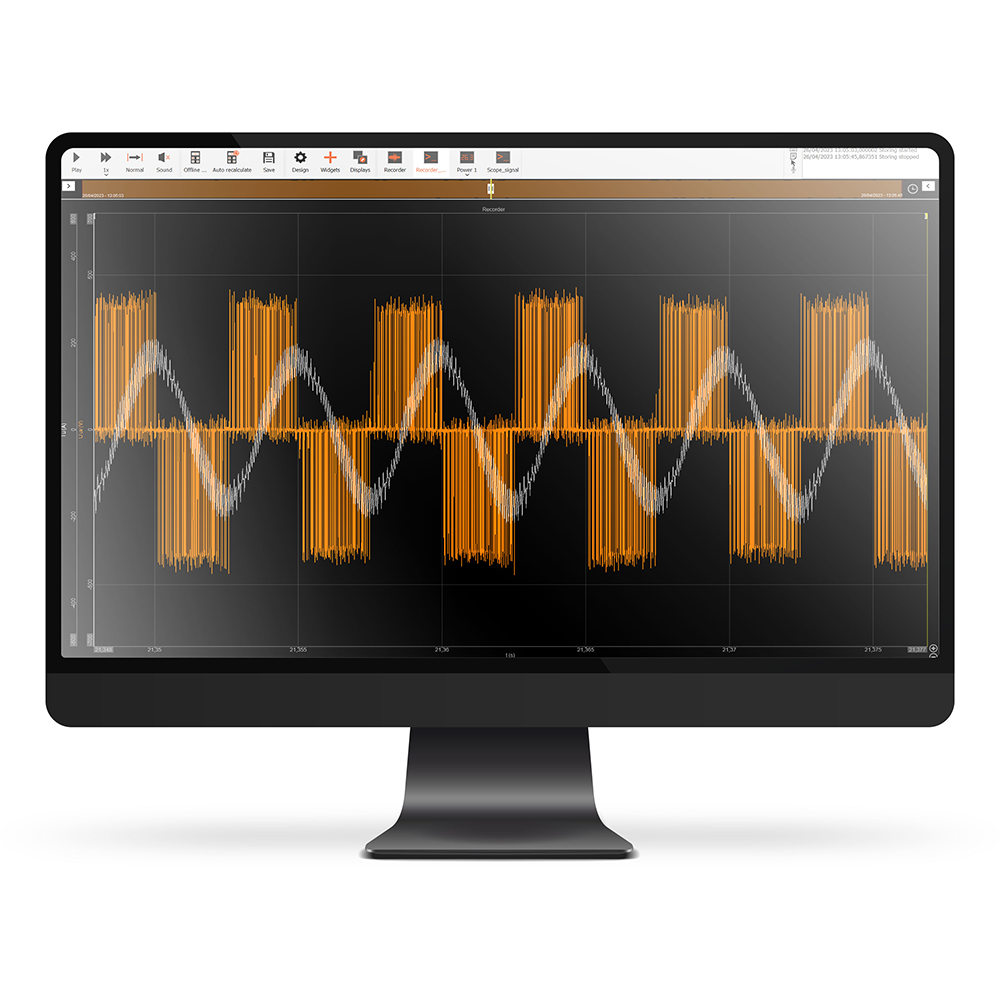

DEWESoftパワーアナライザは、時間領域データの視覚的なレコーダ表示を提供します。

レコーダ

• 全パラメータを個別の間隔で記録
• 個々の画面を定義可能
• ズームイン，ズームアウト，マルチタッチディスプレイでのピンチ操作
• 高速保存（フルサンプリングレート）または低速保存（例：600秒）

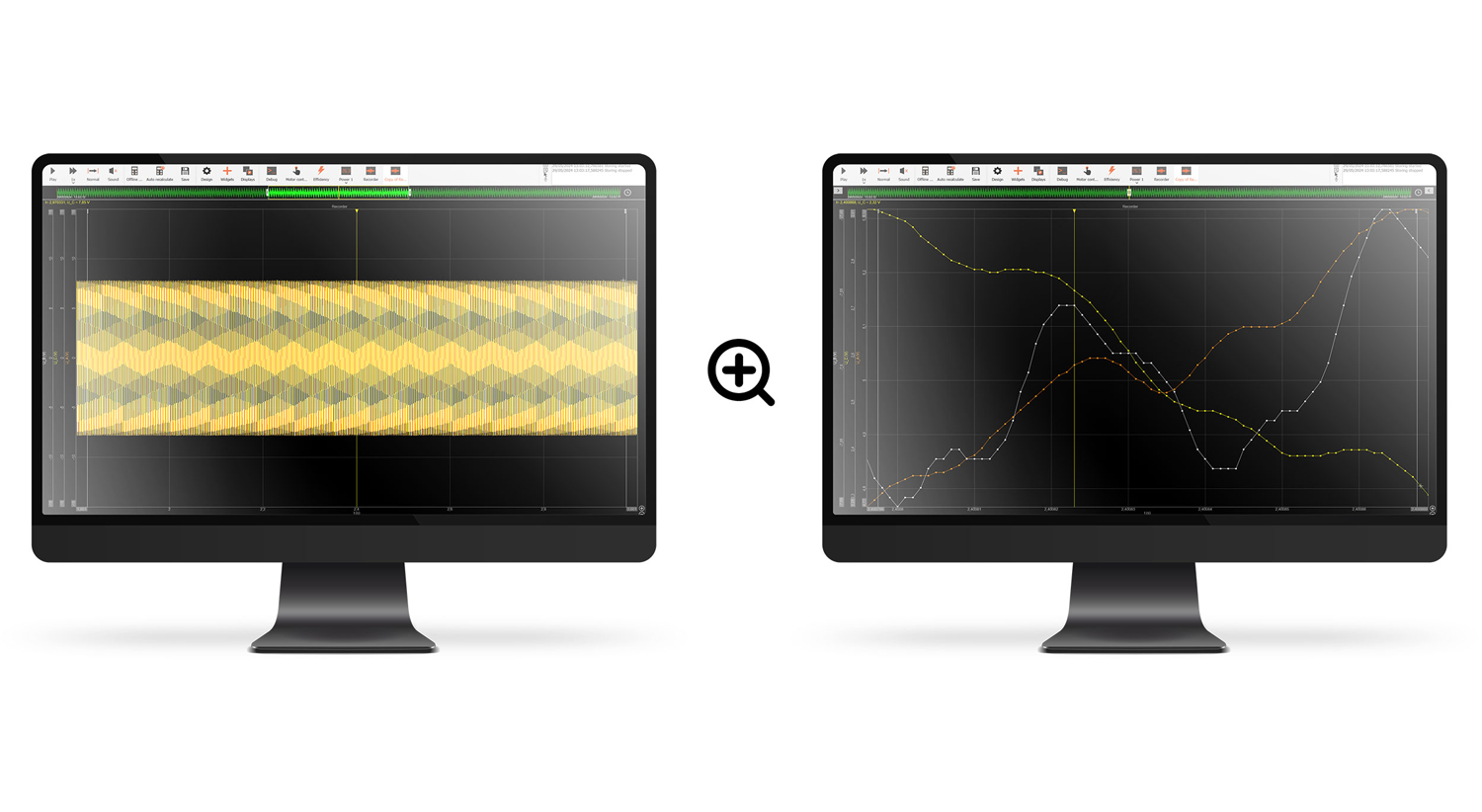

• パルス幅の詳細ズームイン

X/Yレコーダ

• 軌道はオンラインで生成可能
• P over Qはこの関数の例です能

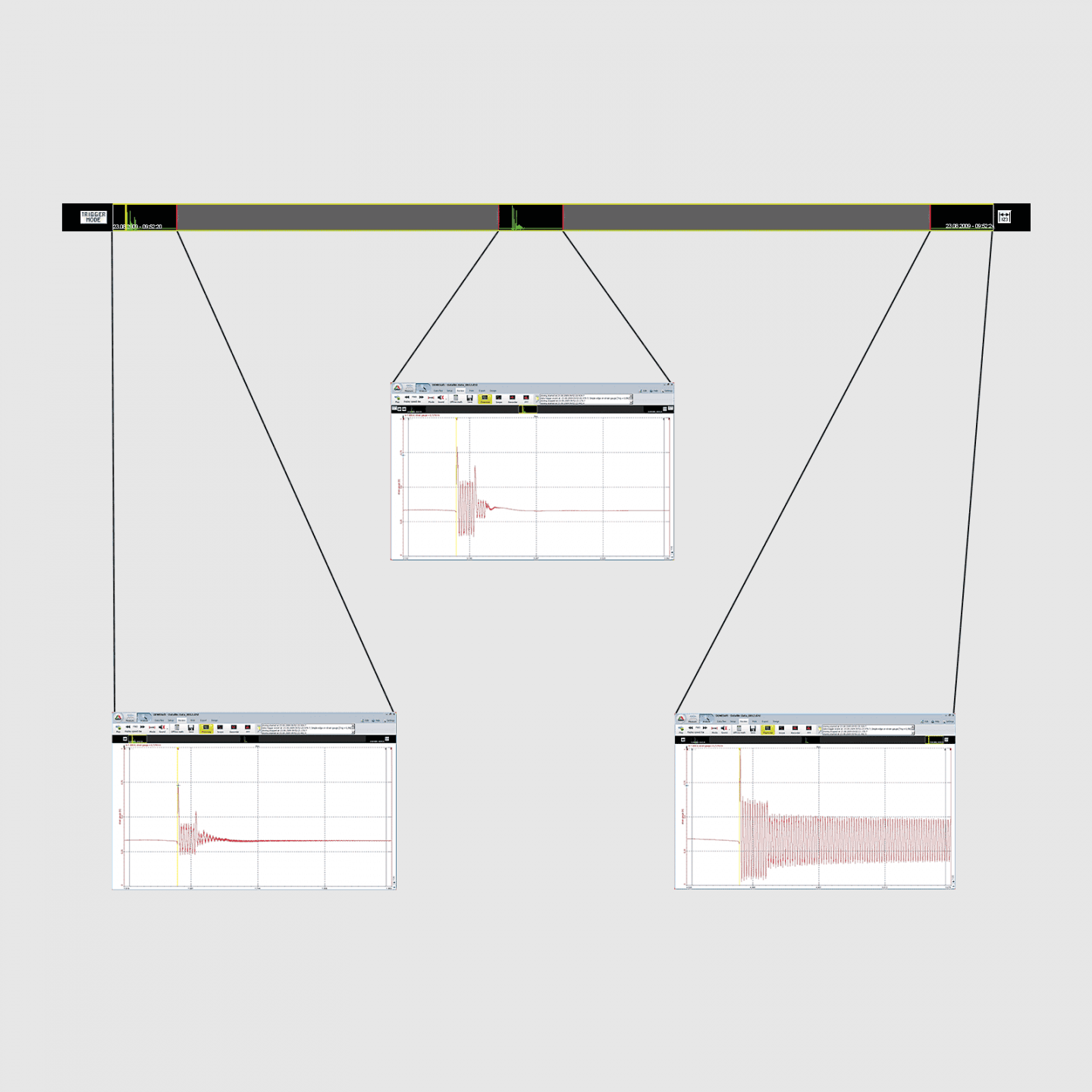

障害および過渡現象レコーダ

DEWESoftのパワーアナライザは、障害や過渡現象のレコーダとしても使用できます。 このソフトウェアは次のような高度なトリガ機能を備えている。

• すべてのチャネル（アナログ，デジタル，電源，演算など）をトリガすることが可能
• 電源モジュールの全パラメータにトリガを設定
• U，I，P，Q，S，D，cosφ，力率など
• どの個体も調和している
• 正，負，ゼロ系列システム
• 超高速グリッチ検出（最大MS/s）
• 回転数，トルク，効率などの演算チャネル

数式を使用して、任意の計測パラメータを組み合わせたトリガ条件を作成することができます。

トリガイベントが発生すると、データは高速サンプリングレートで保存されます（前後時間あり）。残りの計測については、縮小されたデータセット（最小，最大，平均，RMS）のみが保存されます。これにより、長期計測のファイルサイズが小さくなります。

センサの校正とセンサの精度

電圧および電流トランスデューサは、周波数に依存した振幅誤差と位相シフトが常に存在します。Dewesoft X独自のソフトウェア校正技術により、DCから1MHzまでの全周波数帯域で振幅と位相を補正できます。

フィルタ応答などの内部曲線はすべてソフトウェア内で補正されセンサデータベースには、各電流クランプ，ロゴスキーコイル，変圧器，またはどのセンサが使用されてもその補正曲線が含まれています。

統合センサ電源

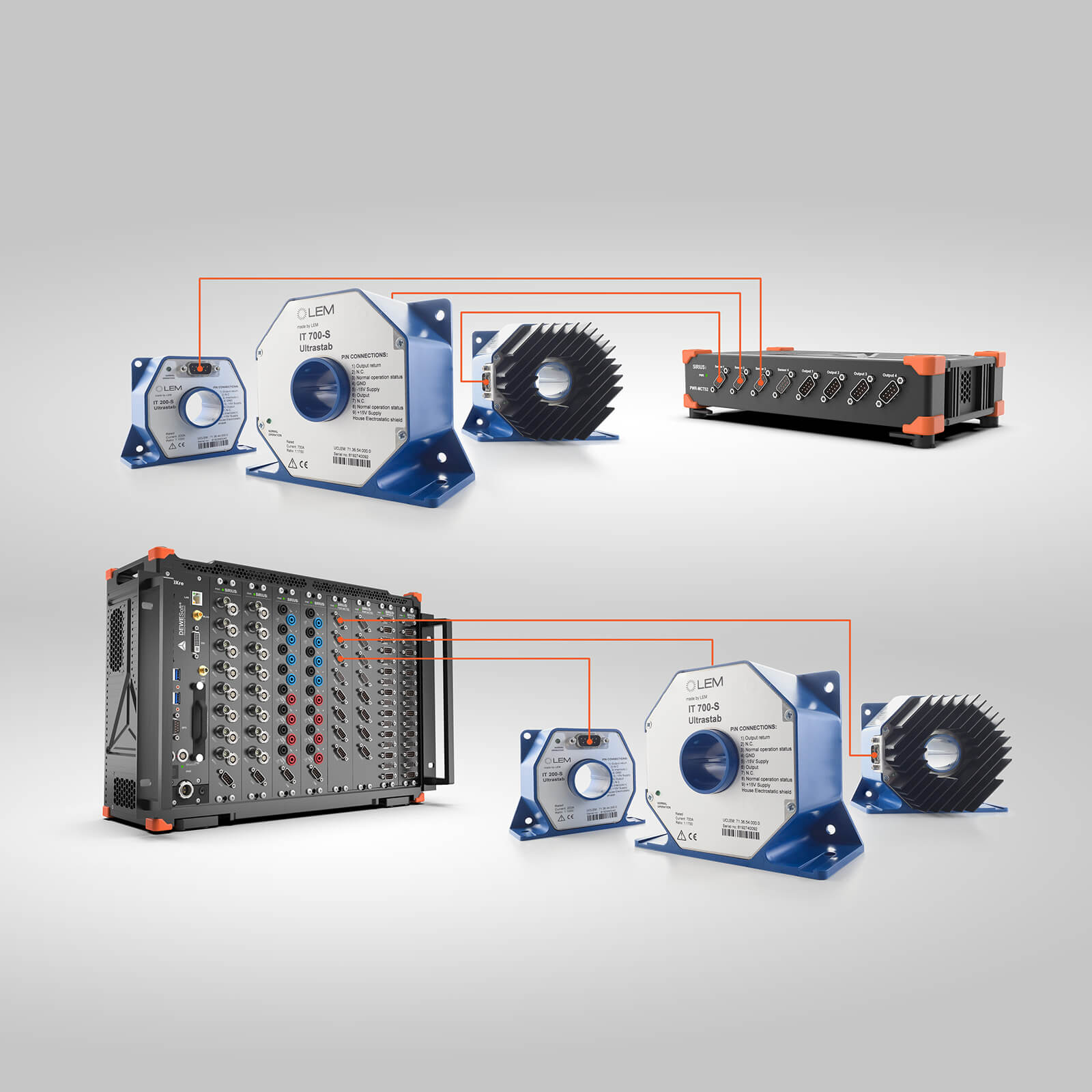

SIRIUS MCTSは、当社の高精度電流センサおよび変換器用の電源ユニットです。

MCTS電源スライスは、R2DB，R3，R4，または R8 データ収録システムに適合するラック スライドイン スライスで提供されるか、SIRIUSモジュラ スライスと互換性のあるスタンドアロン モジュラ ユニットとして利用できます。

電力解析アプリケーション

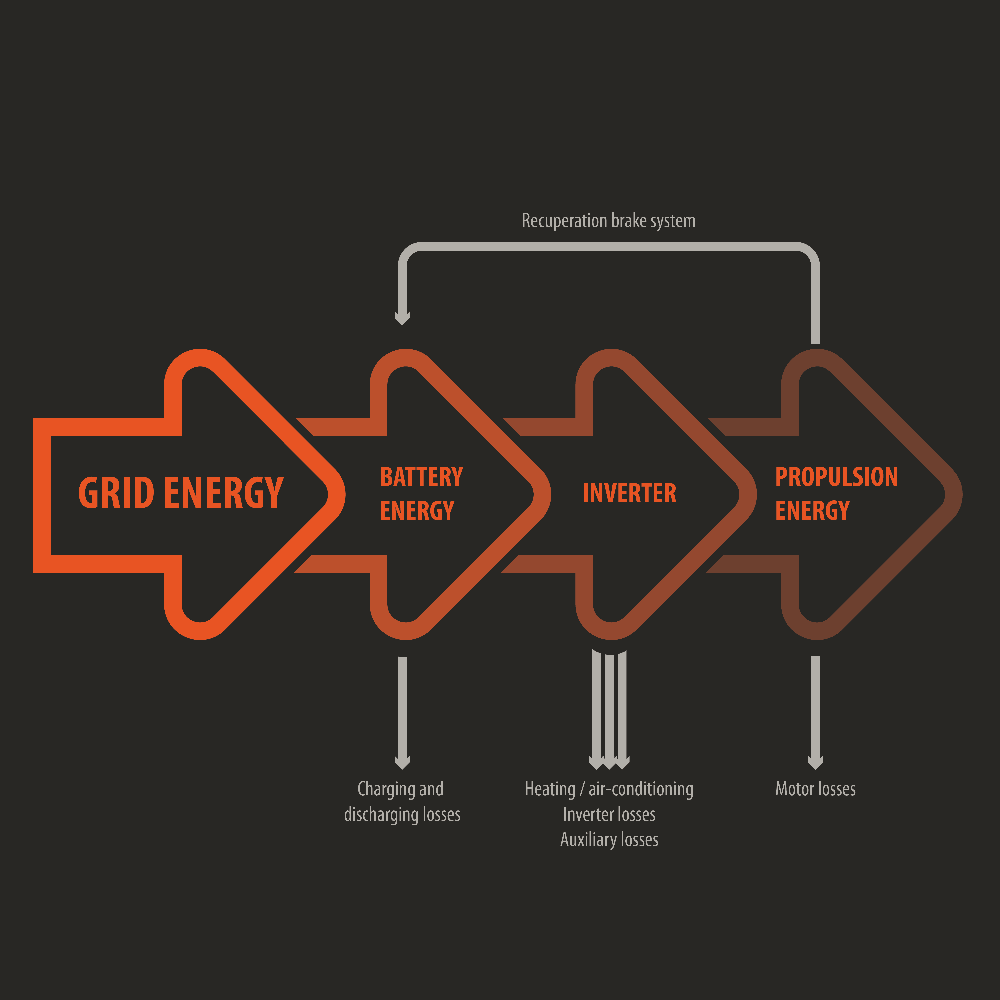

エネルギー効率に対する要求が高まるにつれ、検査が必要な電気機器の数も増えています。

DEWESoftは、ほとんど全ての電力解析アプリケーションに使用できる、非常に柔軟なパワーアナライザーソリューションを提供しています。

以下にそのいくつかを紹介します。

• モータおよびインバータテスト
• 電源トランステスト
• 待機電力テスト
• 電気および照明テスト
