電流計測用 高精度センサ

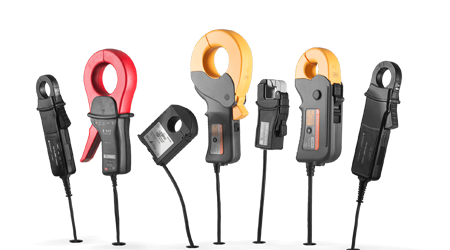

AC/DC電流計測および電力解析用の高精度センサ。電流クランプから高精度ゼロフラックス電流トランスデューサ、ロゴスキーコイルまで。
当社の電流トランスデューサは当社のデータ収録システムに最適で、AC/DC電流を最大0.03%の高精度で計測できます。TEDSは自動検出とセットアップ機能を備えています。

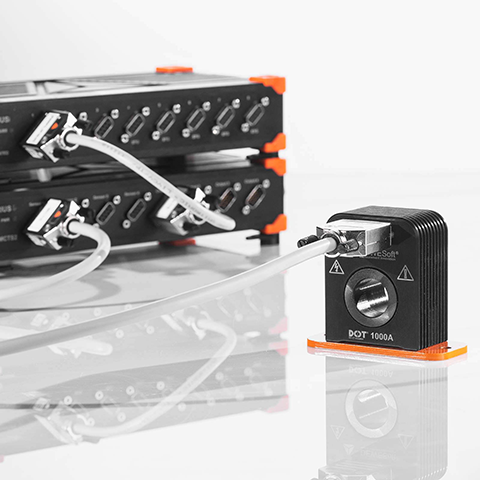

DEWESoftのDC-CT®電流トランスデューサは、精密な電流計測アプリケーション用に設計されています。これは電流制御可変磁気抵抗（CCVR）に基づいています。
ゼロフラックス電流トランスデューサのすべての利点を備えていますが、消費電力が低くフォームファクタも小型です。
DC-CT®トランスデューサは、一次巻線と二次巻線が共通の高透磁率コアによって結合されたAC変流器と見ることができます。他のクローズドループ技術と同様に、私たちの技術は一次電流と二次電流の差から生じるコア内の残留磁束を継続的に計測します。検出された差によってフィードバック制御メカニズムが駆動され、補償巻線の電流を調整してコア内の最適なゼロフラックスバランスを実現します。
Platišeフラックスセンサ（PFS）を搭載したDC-CT ®テクノロジは、正確な電流計測に適した最新の電流センシング技術です。このデバイスには次の機能があります。

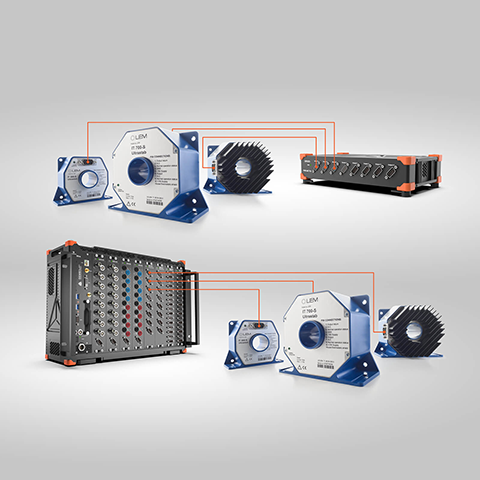

DEWESoftのITシリーズのゼロフラックストランスデューサは、100Aから2000A RMSまで、0.002%以下のリニアリティで高精度の電流計測を提供し、最大2MHzの帯域幅を備えているためE-Mobilityやインバータモータの計測に最適です。
DEWESoftのSIRIUS PWR-MCTS2パワーサプライを使用すれば、外部電源なしでDEWESoftの計測器から直接これらの電流トランスデューサに電源を供給することができます。

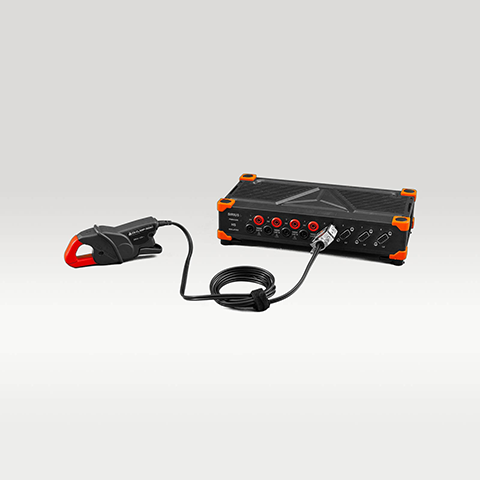

鉄芯電流クランプは変圧器の原理に基づいて動作します。一次側と二次側の巻線数（巻数比）に応じて、二次側に一定の電流が誘導されます。他の変圧器と同様、これはAC電流の計測にのみ機能します。
DS-CLAMP-xxACの計測レンジは5 ACRMSから最大1000 ACRMSまで、帯域幅は最大10kHzまでです。
計測精度は計測範囲によって0.3％～3.5％です。
鉄芯クランプは、-40～70℃までの温度範囲で動作し、モデルによって50mm～52mmまでのコイル直径を計測することができます。

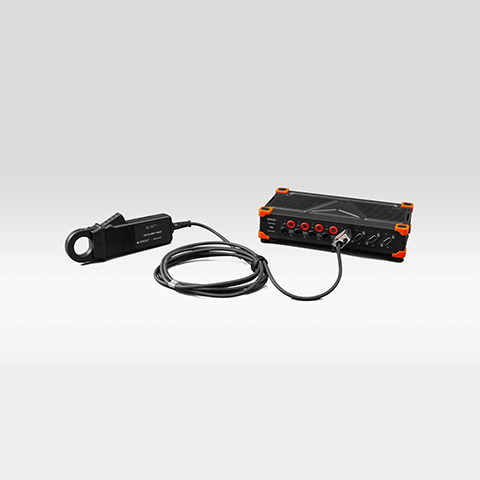

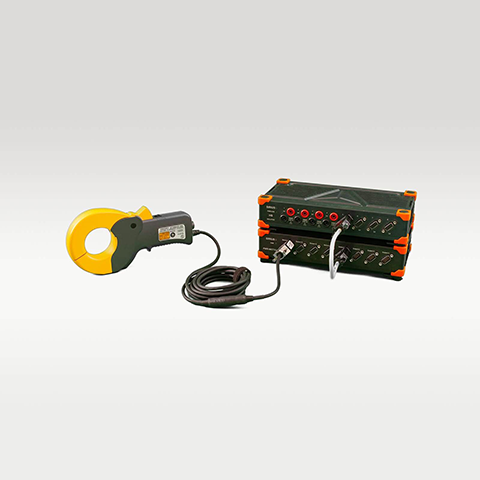

ホール効果は、AC電流とDC電流の両方を計測するのに便利です。ホール補償AC/DC電流クランプの利点は、高精度、高帯域幅、ACおよびDC電流の計測、回路を開く必要がないことです。
DS-CLAMP-xxDC は、モデルに応じて最大100kHz の帯域幅で、最大1800 A DC および ACrms の計測範囲を提供します。
ホール補償クランプは、計測範囲に応じて1～3.5％の計測精度を提供します。動作温度は0～50℃、モデルに応じて最大32mmのコイル径を計測できます。

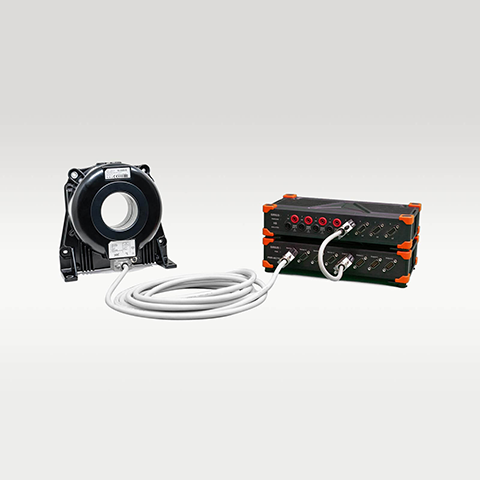

フラックスゲート電流センサは、高透磁率の磁気コアを使用して電流が導体を流れる際に発生する磁場を確認します。フラックスゲート技術は、磁気回路を含む負帰還回路に依存しています。
これは磁束をキャンセルできるように、電流を帰還コイルに戻すことによって行われます。磁束は計測される電流によって、コイル内に発生します。これにより材料の磁気非直線性が補償され、その影響を低く抑えることができます。
DS -CLAMP-xxDC は、モデルに応じて最大500kHzの帯域幅で、最大1000 A DC および ACrmsの計測範囲を提供します。
計測範囲に応じて0.3％の優れた精度を提供します。動作温度は-40～85℃で、コイル径はモデルにより50mmまで計測可能です。
これらの電流トランスデューサには別途電源ユニットPWR-MCTS2が必要です。PRW-MCTS2については下記をご参照ください。

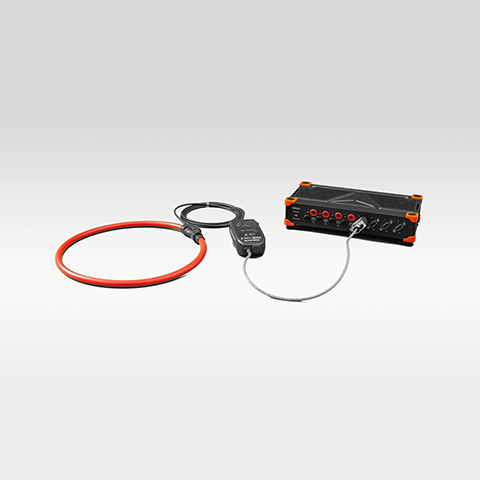

ロゴスキーコイルは取り付けが簡単なので、現場での計測に最適です。
3～30,000A ACrmsまでの幅広い範囲で、精度は0.1 % まで対応しています。
帯域幅は10 Hzから1 MHzまでです。

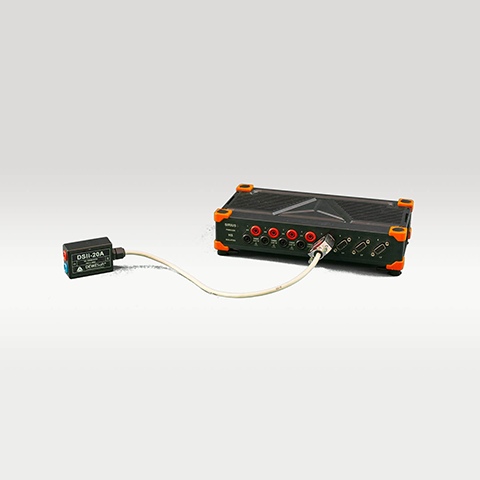

アンプによっては、小範囲の電流入力を直接計測できるものもあります。DEWESoftは、直流電流計測用の外部シャントアダプタを提供しています。DSIアダプタは、DSUB9入力コネクタを持つすべてのDEWESoftデータ収録システムと互換性があります。
以下のDSIシャント電流アダプタが利用可能です。
シャント抵抗アダプタを接続するには、絶縁電圧入力アンプが必要であることに注意してください。
DEWESoftの電流センサのほとんどは、ホストに接続されたアンプから直接電源を供給します。追加電源を必要とする電流センサには、SIRIUS PWR-MCTS2という統合電源スライスを提供しています。
SIRIUS PWR-MCTS2は外部電源なしで、Dewesoft DAQシステムからこれらの電流トランスデューサに直接電力を供給するための電源ユニットです。この電源ユニットは、SIRIUSラックメインフレームシャーシ（R1DB/R2DB、R4、R8）用のスライドインモジュールとして、またはSIRIUSモジュラーシャーシ用のスタンドアロンスライスとしてご利用いただけます。

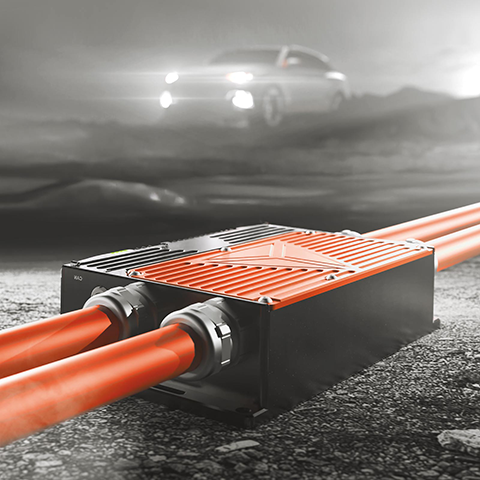

SIRIUS® XHS-PWRは、電流，電圧，電力を車載で直接計測するために設計された電力計測定装置です。統合型DC-CT電流トランスデューサを内蔵しており、高電流ピークや漏れ電流計測など最も要求の厳しいアプリケーションで非常に精密な電流計測が可能です。
電流トランスデューサには、Platišeフラックスセンサをベースにした特別なDC-CT技術が採用されています。これは100A，500A，1000Aの範囲、1MHzの広い帯域幅、究極の性能を備えた最新の電流センシング技術です。優れた直線性，精度，正確さ，外部磁場に対する耐性，低オフセット，および超低温ドリフトを低電力動作で実現します。
このデバイスは、最大5MHzの帯域幅で最大2000Vピーク (CAT II 1000V) の電圧を直接計測することもできます。
この装置は非常にコンパクトで電源ラインが装置を貫通しているため、車両に直接取り付けるのに最適です。
IP65の環境保護等級を持ち、過酷な環境や荒れたドライブでも使用できます。
