電気モータとインバータの
テスト

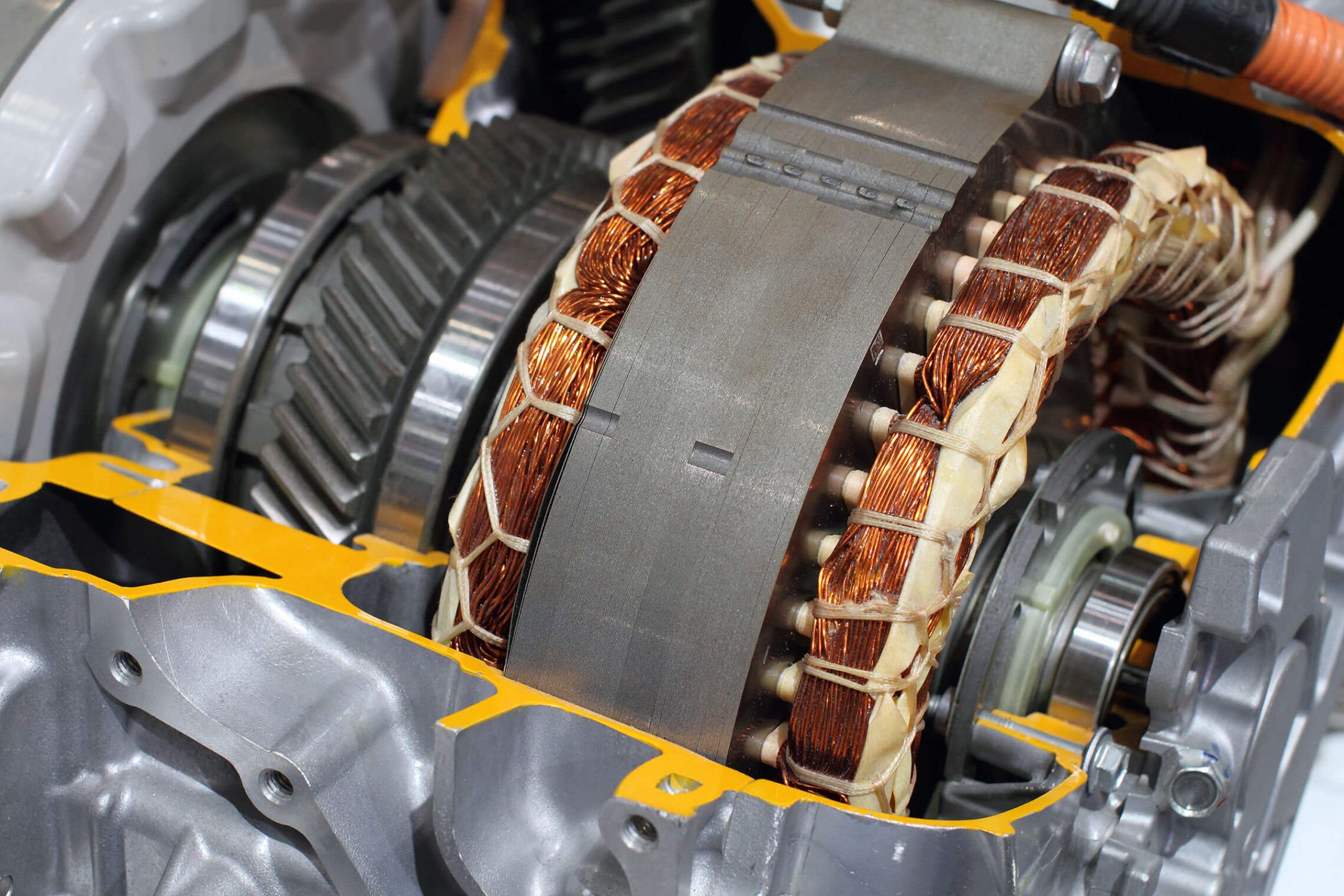

電気モータ試験

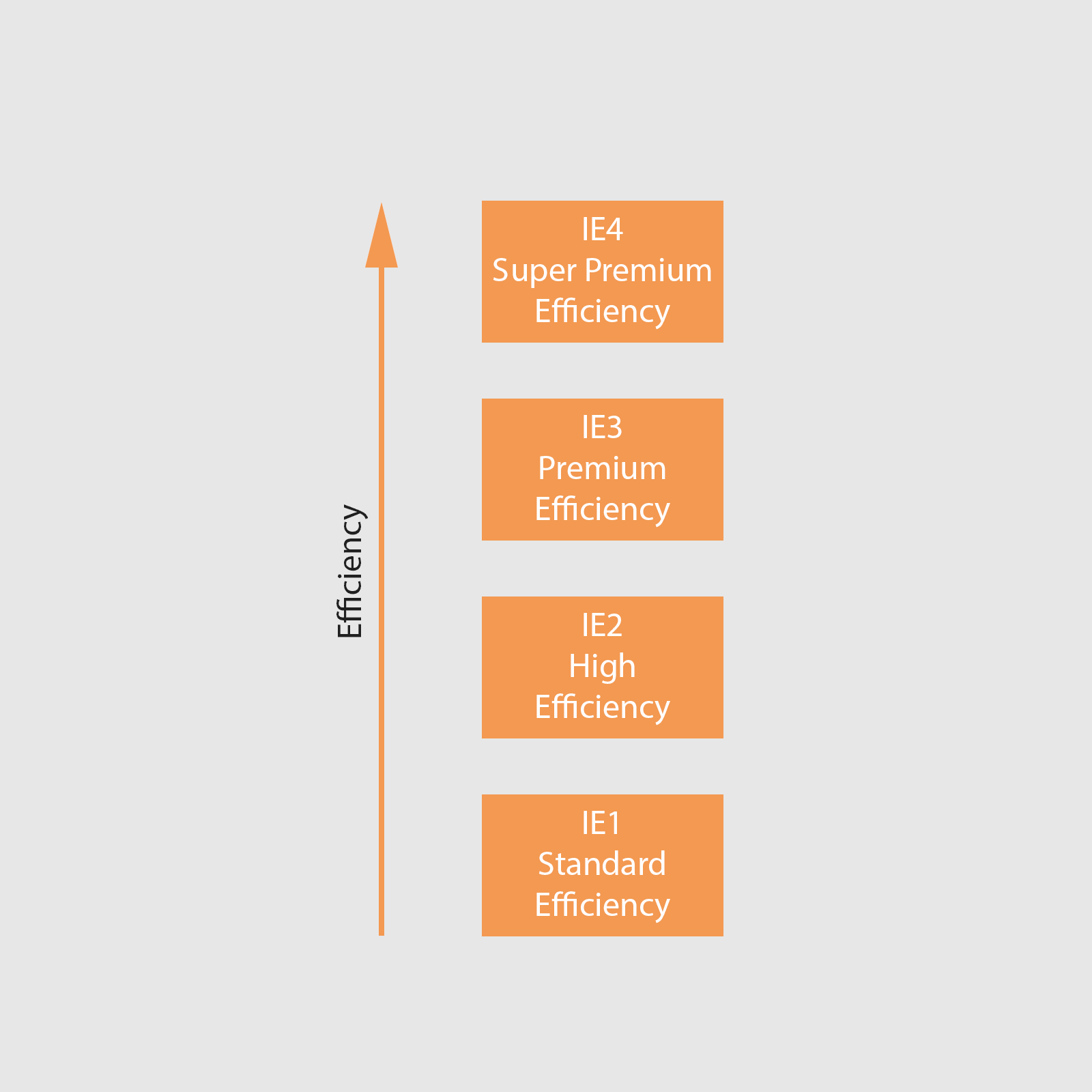

時代が進むにつれて、電気モータはエネルギー効率に関するより高い要件を満たす必要があります。2011年以降、すべての非同期モータはIEC60034規格に従って少なくともレベルIE2以上を満たさなければならなりません。この基準が制定される以前は、損失は 0.5% とされていました。今、彼らは決断しなければなりません。モータの効率と損失の決定には、計測チェーン全体で最高の精度が要求されます。

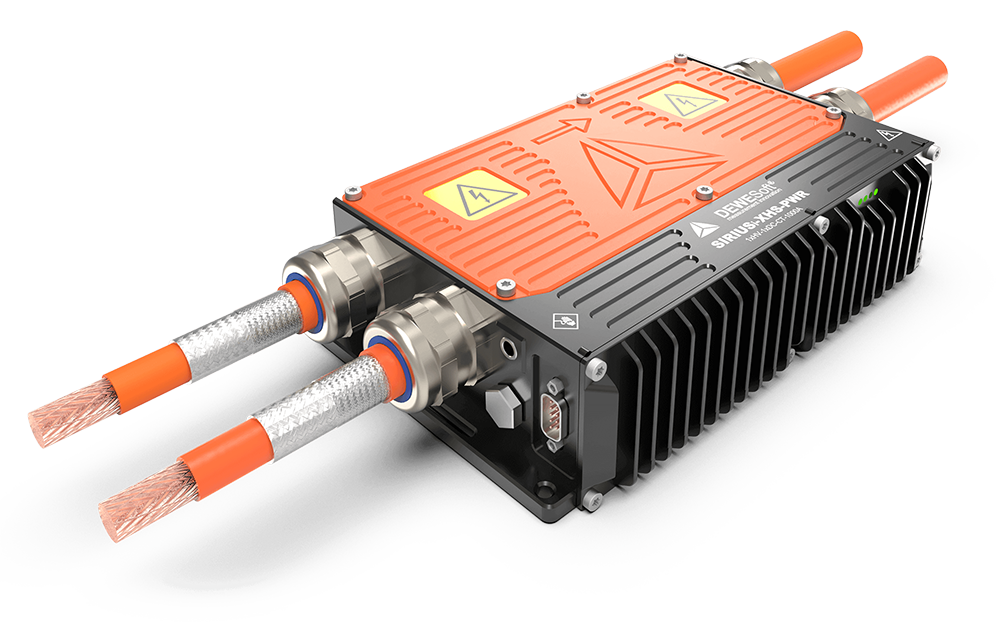

DEWESoftのパワーアナライザソリューションと追加のソフトウェアによるセンサ校正の可能性は、すべての計測結果において高い精度を提供します。
モジュラーハードウェア コンセプトにより、最大12相モータだけでなく、速度，トルク，変形などの機械的パラメータの計測が可能です。さらに、振動，騒音レベル，温度などのパラメータを電力パラメータと完全に同期させて計測することができます。電力品質解析（基本電力，高調波，THDなど）は解析機能を補完します。

インバータ試験

DEWESoftパワーアナライザは、様々なインバータを包括的かつ高精度に解析することができます。モジュール式の高精度データ収録システムの組み合わせにより、あらゆる入力/出力構成（最大7相ACシステム）の計測をサポートします。

0.5 Hz から最大 3 kHz までの基本周波数と、最大数百 kHz のスイッチング周波数を解析できます。効率決定から各スイッチングパルスの詳細解析まで。 生データの保存により、個々のスイッチングパルス（スコープ内の過渡挙動など）の解析と表示が可能になります。電力品質モジュールは、THD，高調波などを自動的に計算します。過渡記録により電圧と電流のピークを捕捉できます（ケーブル長が長い場合など）。

インバータ出力のハイエッジ急峻度（最大10kV/μs）は、容量性漏れ電流や高いモータベアリング電流を発生させることがあります。これらの要因は、モータに損傷を与える可能性があります。 DEWESoftは、これらのパラメータを簡単に計測でき、すべての解析オプションは計測中に利用可能です。 また、各インパルスの電圧急峻度（dU/dt）を決定し、統計的に分類することができます。 この解析により、インバータやフィルタの設計やテストが非常に容易になります。

電気モータとインバータの組み合わせ試験

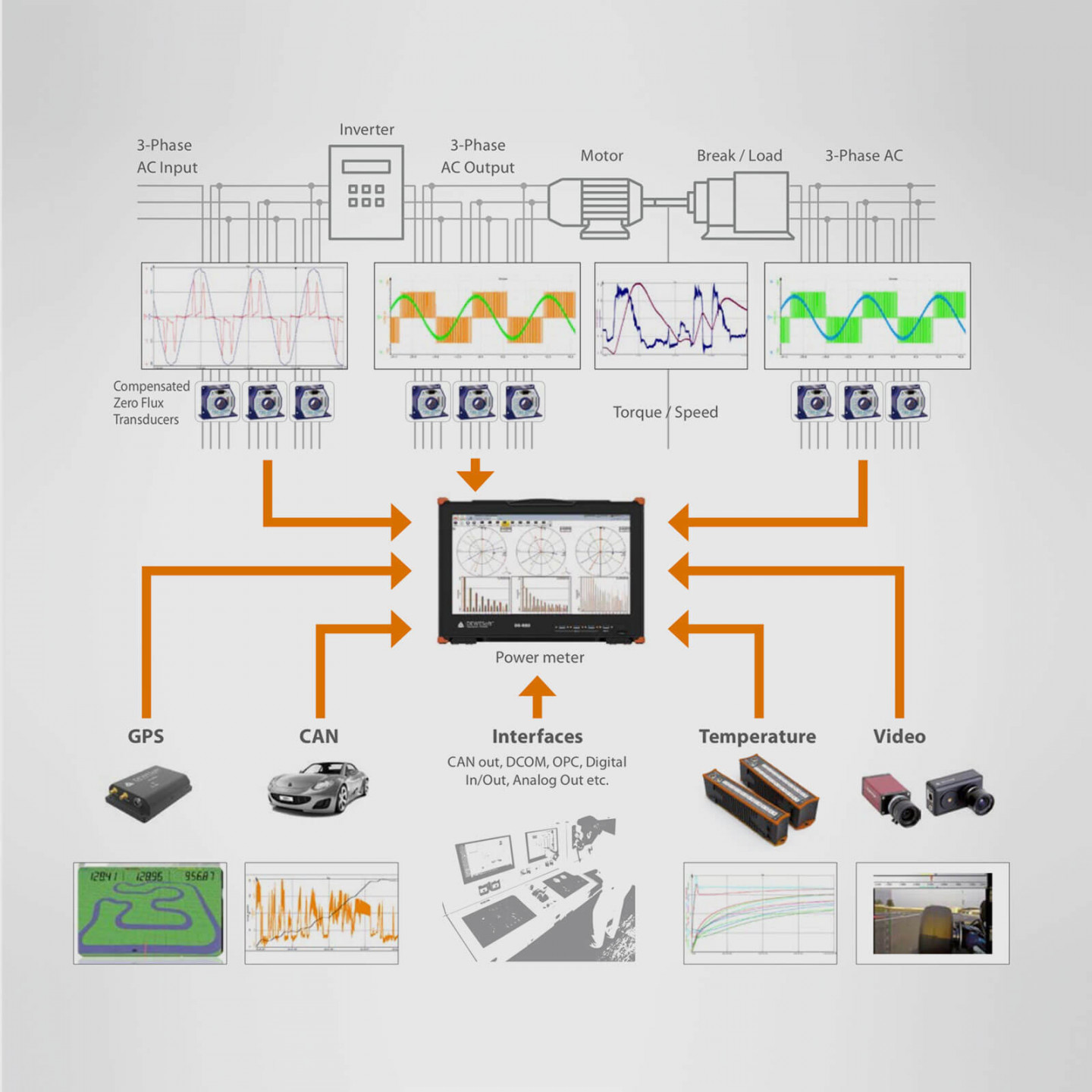

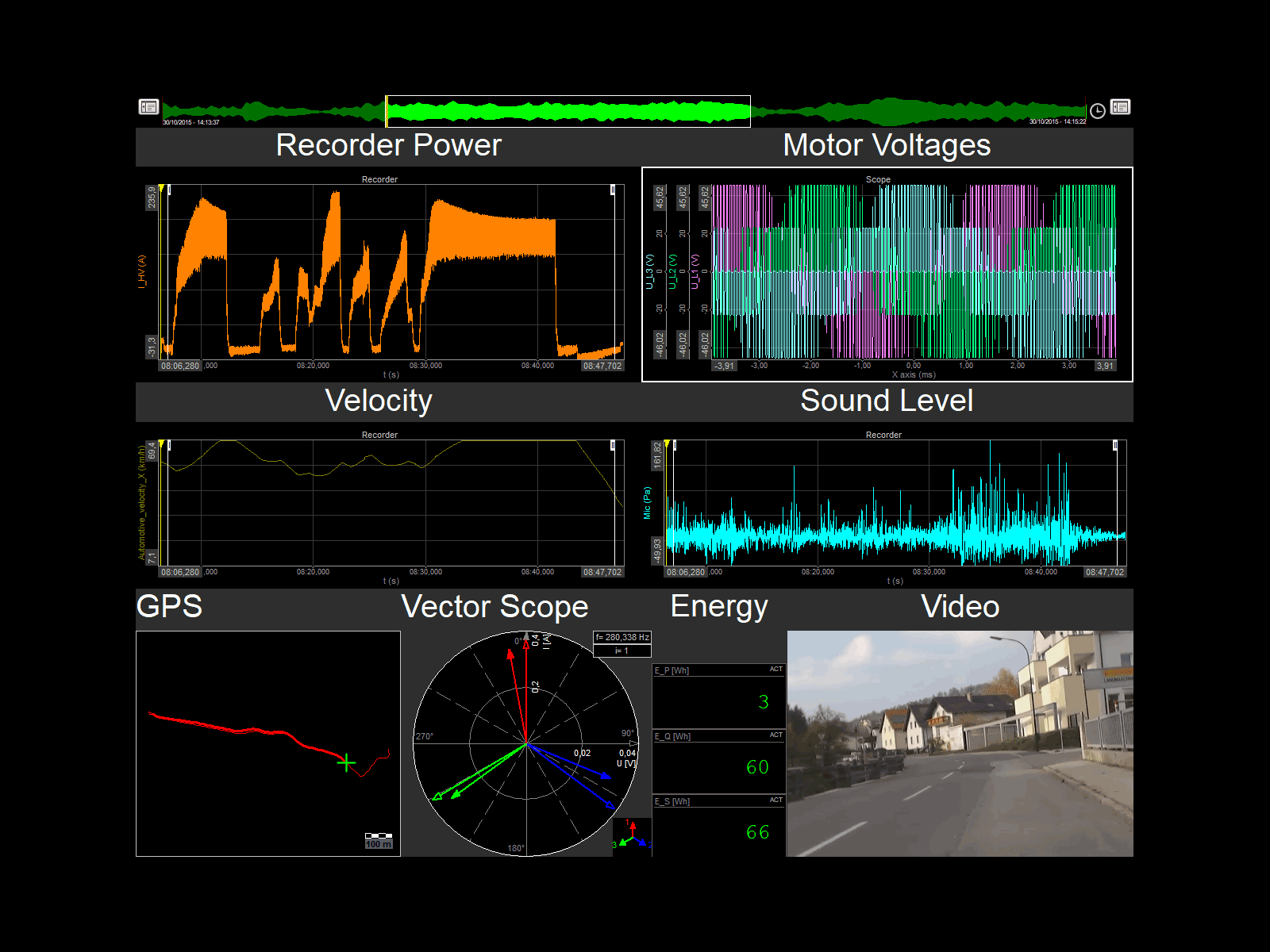

モータとインバータを組み合わせた試験には、電圧と電流の両方の計測と完全に同期したデータ収録のために、多数の入力チャネルが必要です。DEWESoftのソリューションは、1台の装置で8x3相システムを計測できます。このユニークな機能により、電力システム全体（電気自動車，航空機，船舶など）を完全に同期して計測できます。 上記のモータとインバータ試験のすべての機能を組み合わせ、さらに速度，トルク，温度，ビデオ，GPS & IMU，CAN/CAN FDなどの他のパラメータの計測も可能です。

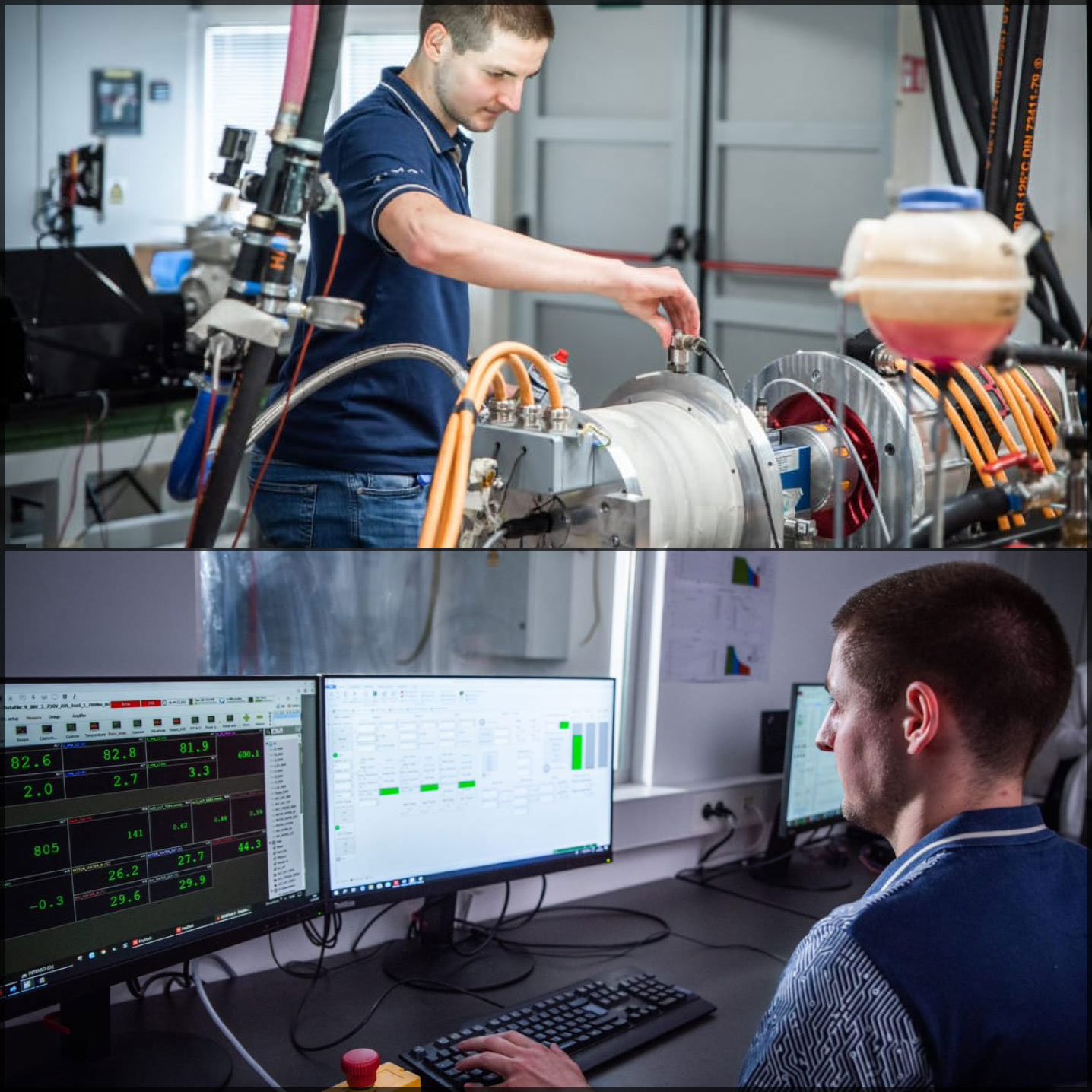

これまでの一般的なテストベッドアプリケーションには、パワーアナライザ，オシロスコープ，データロガー，CANロガーなど複数のデバイスが必要でした。DEWESoftのソリューションは、これらすべてを1台の装置で計測および解析することが可能です。生データはフルサンプリングレートで保存され、すべての解析はオンラインで行えます。

収録＆解析ソフトウェアDewesoft Xの独自の後処理機能により、計測終了後に解析（演算，パワー解析）を実行できます。 設定を変更したり計測ミスを修正したりすることも可能で、例えば、相電圧の接続が間違っていた場合は、相電圧を変更することができます。この場合、計測を繰り返す必要はありません。 これは多くの自由と柔軟性を与える、まったく新しいワークフローです。

DAQ ソリューションのハイライト

• 1～12相モータの解析
• 1台のデバイスで最大8つの3相システムを解析
• 生データの保存と解析，トランジェント記録，スコープ，ベクトルスコープ，データロガー，高調波，FFTアナライザを1 台のデバイスに搭載
• 速度，回転数，トルク，温度，振動，変形などの追加計測
• 効率とロスの解析
• 生データの保存と解析
• 機械的パラメータと追加パラメータの計測
• 異なる周波数（DC，16,7Hz，25Hz，50Hz，60Hz，400Hz，800Hz，可変周波数）
• 電圧立ち上がり時間解析（dU/dt）
• センサの追加校正
• フィルタ解析

一般的なデータ収録構成

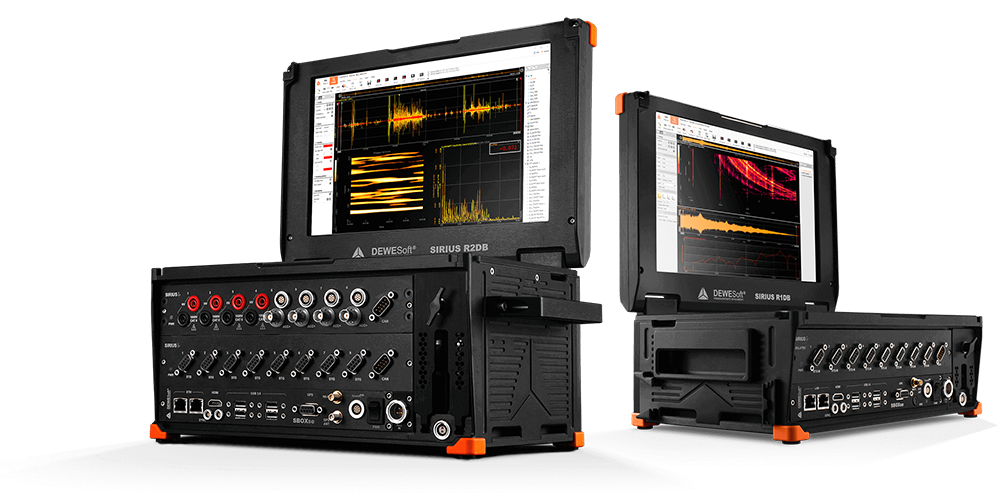

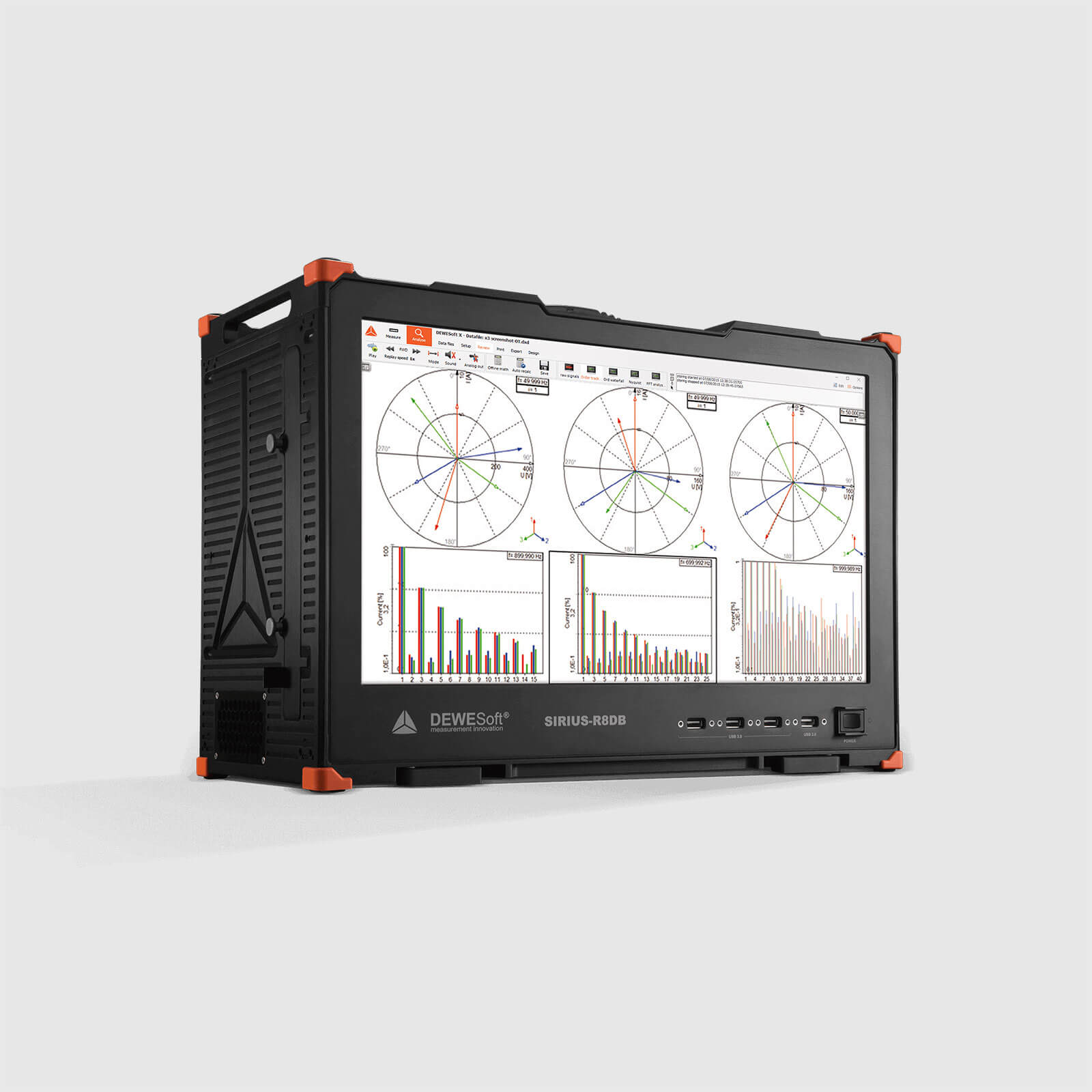

一般的な構成では、次のような構成のポータブルなSIRIUS-R2DBやSIRIUS-R8Dをお勧めします。

• 4～12x 高電圧入力

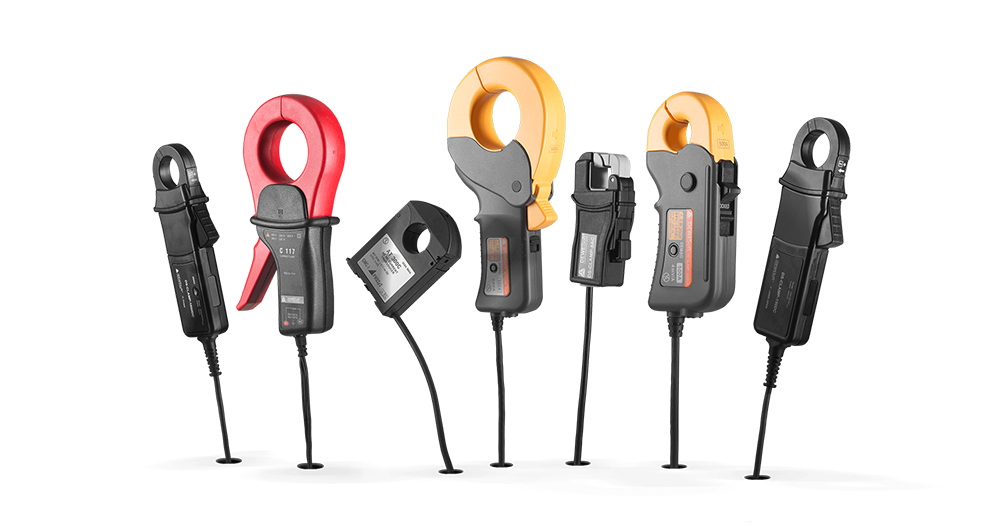

• 4～12x 電流入力
• 1x トルク入力
• 1x 速度入力
• 追加入力 - アナログ（IEPE，熱電対），デジタル，CAN/CAN FD，GPS & IMU，ビデオなど

詳細については、SIRIUS-R2DBおよびSIRIUS-R8の製品ページをご覧ください。
