Linux OS搭載高機能多チャネルデータロガー

OBSIDIANはLinux OSを実行するデュアルコア1.5 GHz ARMプロセッサを搭載した高機能データロガーです。
スタンドアロンでのデータ収録のほかに、クラウドデータ収集、リアルタイム制御などの組み込みアプリケーションなど、さまざまな計測シーンに適応します。

OBSIDIAN（オブシディアン）

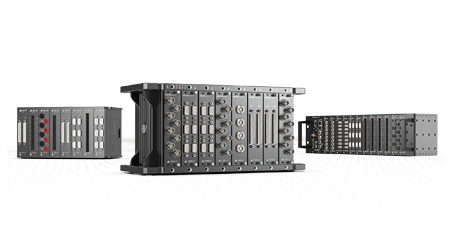

OBSIDIANシリーズ
  • OBSIDIAN-R8   ：標準タイプ　　　　 アンプ8ユニット搭載
  • OBSIDIAN-R8ｗ：堅牢タイプ　　　　 アンプ8ユニット搭載
  • OBSIDIAN-R12 ：19インチラック型　アンプ12ユニット搭載

OBSIDIAN-R8wの耐環境性能
使用温度範囲：-40～85℃
耐震，耐衝撃：735m/s2
防塵防滴　 　 ：IP67

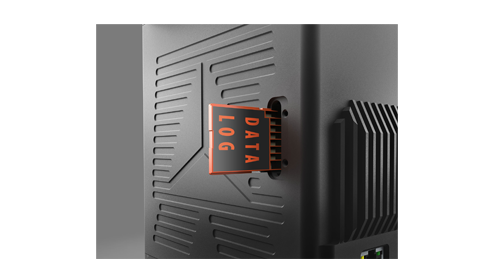

■データ収録用メモリ内蔵

4GBデータ収録用メモリ内蔵　
SDカードへデータ収録
(1筐体で20kHzサンプリングでのリアルタイム収録が可能)

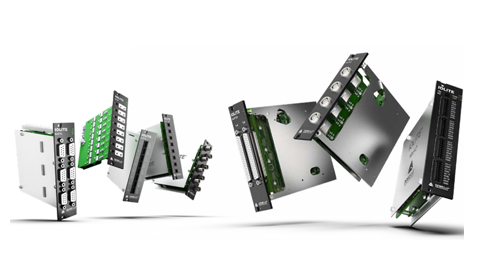

■豊富なアンプモジュールから選択し組み合わせ可能

電圧（最大2kV）,電流,ひずみ,振動,温度（TC/RTD),カウンタ,デジタルIO,CANと多種類の入力に対応

■モバイルアプリへの対応

AndroidおよびAppleのスマートフォン／タブレットデバイスに
データ送信し、遠隔でデータを確認可能

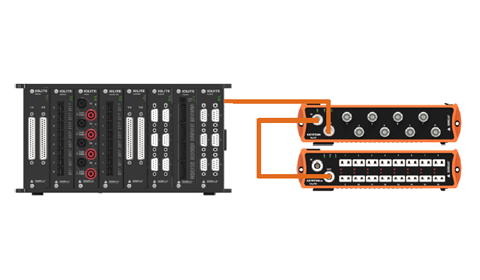

■外部ロガーでチャネル増設

外部データロガーKRYPTONを使用しチャネル増設が可能
EtherCATテクノロジにより増設ユニットの電源不要
KRYPTON入力：温度, 電圧, 電流, ひずみ, 振動, DIO , カウンタ, CAN , CAN-FD

■外部機器へのデータ転送

OBSIDIANは2種類のEtherCATバスを搭載しています

プライマリバス 収録解析ソフトDewesoft Xで、データ表示やリアルタイム演算を実行しながらデータ収録・解析

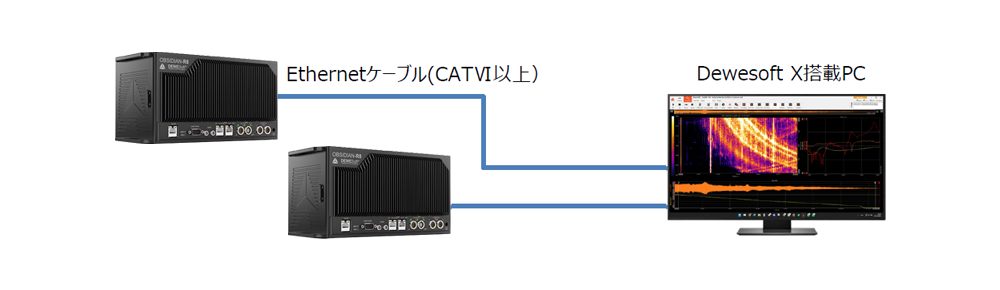

Ethernetケーブル（CATⅥ以上）で複数台のOBSIDIANを分散設置可能（PTPv2）
セカンダリバス サードパーティーで制御されるシステムにリアルタイムデータ転送を実行
