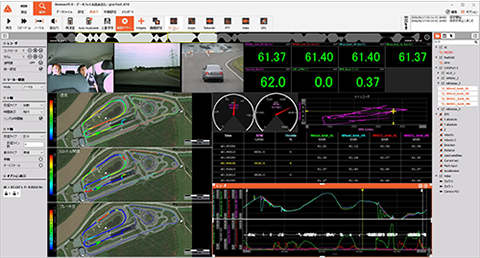

ビデオ画像は、専用高速カメラ，ホームビデオ（DVカメラ），USBカメラで計測でき、最大で4チャネルまで収録可能です。（システムによる）
保存ファイルをDVI（DEWESoftXオリジナルフォーマット）に選択すると、ハードディスク容量分まで画像収録が可能となります。 （AVI形式選択時、最大2Gバイト）画像はアナログ信号によるトリガでも収録でき、異常現象時のみ画像データを残すことも可能です。

専用高速カメラ

ADボードからクロックを受けデータ転送するため、ADクロックと同期した画像収録が可能です。
最大フレームレート：175fps～320fps
最大画像解像度 ：1456 x 1088pixels

DVカメラ
ADクロック同期はありませんが、あらかじめアナログデータからの遅れ時間を計測しディレイ時間を登録することで、アナログデータと画像データとの時間差を極小化できます。
最大フレームレート：30fps
最大画像解像度 ：780×480pixels

USBカメラ
DVカメラ同様ディレイ設定が可能です。カメラ自身が安価なので、計測現場の確認用に手軽にお使いいただけます。

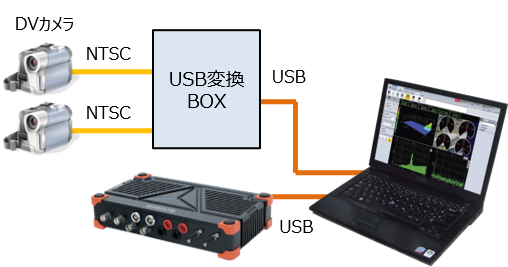

DVカメラとの接続

DVカメラは、アナログ信号（NTSC）をUSBに変換することで入力できます。　複数台のカメラに対応でき、USBで入力することでノートPCでも収録が可能となります。　多チャネル画像計測の場合、画像合成器を使用することで最大8chまで計測が可能です。

USB接続

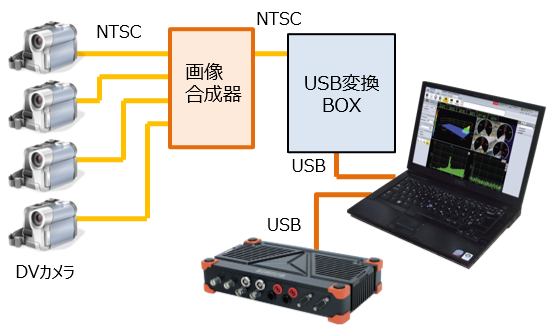

多チャネル画像計測

高速カメラとの画像同期

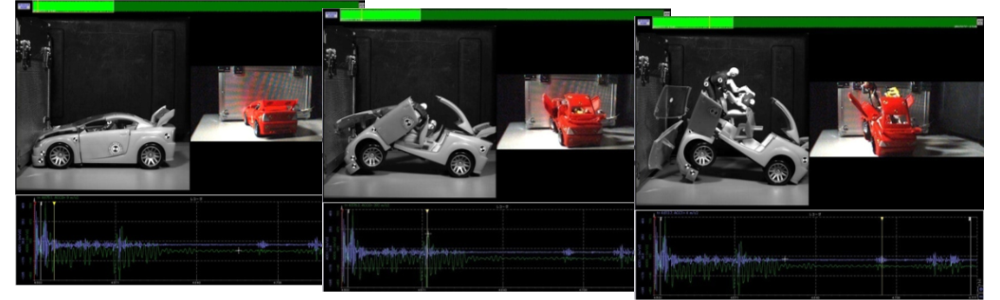

ビデオ画像は、後から6画像まで合成することができます。トリガ機能と画像ディレイ機能を併用することで、アナログ信号と高速カメラの画像を同期させデータロガー本体で再生することができます。

動画とのハードウェア同期計測

Gigabit-Ethernet Camera： DS-CAM-175c/320c, 640c/1100m [A/D同期，プログレッシブ］
本カメラは当社データロガー専用の同期型カメラです。 SIRIUSのA/Dからクロックを入力し動作させることでアナログ信号，CAN信号などと同期計測を実現します。カメラは最大4台まで接続可能で全てSIRIUS本体からのクロックを入力します。画像データはSIRIUSに接続しているPCまたはSBOXeのLANポートに接続して使用します。
