分散型計測システム　Q.シリーズ

世界トップクラスのハードウェアの性能はもちろん、厳しい環境での使用に特化した堅牢で長く持ち続けられるハードウェア設計が特長です。また、分散型モジュールによる配線の簡素化はノイズに強く、離れた場所からも簡単に計測データが得られます。



Q.シリーズ-システム構成例1

システム構成例1

システム構成例2→

要求仕様

計測タイプ CH数 データ転送レート 転送方式 備考
電圧 20CH 100Hz UDP アイソレーション電圧 1kV
周波数 (F/V) 4CH 100Hz UDP F/V変換使用
温度 (熱電対) 20CH 100Hz UDP アイソレーション電圧 1kV
温度 (Pt100Ω) 4CH 100Hz UDP ー
DI 24CH 100Hz UDP ー
DO 6CH 100Hz UDP ー

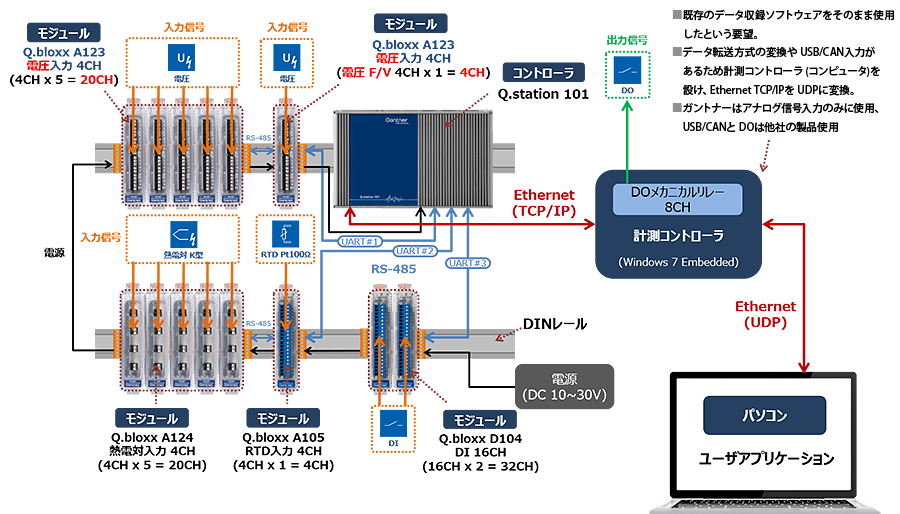

システム構成

デバイスタイプ 名称 入力信号 ユニット数 CH数 A/D分解能 サンプリング
レート		 備考
コントローラ Q.station 101
高速サンプリング用コントローラ		 ー 1 ー ー 最大 100kHz 高速サンプリング用
(最大 100kHz)
UART 4ポート
(最大 64モジュール)
モジュール Q.bloxx A123
4CH 電圧入力モジュール
1200Vアイソレーション電圧		 電圧 5 20 ⊿Σ型 24bit 同時 100kHz レンジ：±100mV, ±1V, ±10V
Q.bloxx A123
4CH 電圧入力モジュール
1200Vアイソレーション電圧		 電圧
(F/V)		 1 4 ⊿Σ型 24bit 同時 100kHz レンジ：±100mV, ±1V, ±10V
Q.bloxx A124
4CH 熱電対入力モジュール
1200Vアイソレーション電圧		 温度
(熱電対)		 5 20 ⊿Σ型 24bit 同時 20kHz 計測可能な熱電対
B, E, J, K, L, T, U, N, R, S
モジュール側に CJC内蔵
Q.bloxx A105
4CH RTD入力モジュール		 温度
(Pt100)		 1 4 ⊿Σ型 24bit 同時 10Hz 計測可能なRTD
Pt100, Pt1000
Q.bloxx D104
16CH DIモジュール		 デジタル 2 32 ー ー ー
