SIRIUSラインアップ
標準仕様(全SIRIUSスライス共通) |
電源 |
9~36VDC |
動作温度 |
-10~50℃ (ファンレスシリーズは40℃) |
湿度 |
95% RH 結露なき事 @60℃ |
耐振動、衝撃 |
SIN波スィープ振動:EN 60068-2-6:2008
ランダム振動:EN 60721-3-2:1997-Class 2M2
衝撃:EN 60068-2-27:2009 MIL-STD-810D |
EMC |
EN 61326-1, EN 61000-3-2, EN 61000-3-3 |

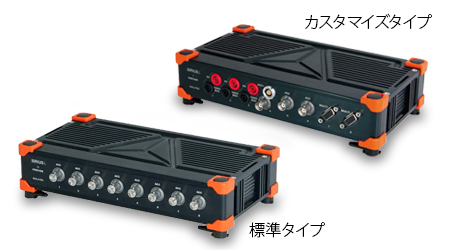

標準タイプ
アナログ8ch(+:カウンタ,デジタル付き),最大サンプリング速度200kHz,デュアルAD 2x24ビット
SIRIUSi 8xACC |
|
アナログ入力 |
8ch 電圧,IEPE® |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±10V, 500mV |
ダイナミックレンジ |
最大160dB |
精度 |
±0.1% 読み値±1mV |
入力カップリング |
DC, AC1Hz |
入力インピーダンス |
1MΩ |
IEPEモード |
センサ出力 4 or 8mA 最大25 |
TEDS対応 |
○ IEPEモード時のみ |
コネクタ |
BNC |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):8W(15W) |
SIRIUSi 6xACC, 2xACC+ |
|
アナログ入力 |
8ch 電圧,IEPE® |
|
SIRIUSi 8xACCと同様 |
デジタル入出力 |
2カウンタ or 6デジタル Lemo7ピン |
入力レベル |
LVTTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):8W(15W) |
SIRIUSi 8xCHG |
|
アナログ入力 |
8ch 電圧,IEPE®,チャージセンサ |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±10V, 500mV |
ダイナミックレンジ |
最大160dB |
精度 |
±0..05% 読み値±0.5mV |
入力カップリング |
DC, AC 0.1, 1, 10, 100Hz |
入力インピーダンス |
1MΩ |
IEPEモード |
センサ出力 4 or 8mA 最大25 |
チャージモード |
レンジ:±100,000,10,000pC |
入力カップリング
|
0.01, 0.03, 0.1, 1, 10, 100Hz |
TEDS対応 |
○ IEPEモード時のみ |
コネクタ |
BNC |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(18W) |
SIRIUSi 6xCHG, 2xCHG+ |
|
アナログ入力 |
8ch 電圧,IEPE®,チャージセンサ |
|
SIRIUSi 8xCHGと同様 |
デジタル入出力 |
2カウンタ or 6デジタル Lemo7ピン |
入力レベル |
TTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):8W(15W) |
SIRIUSi 8xSTG |
|
アナログ入力 |
8ch 電圧,ひずみ,測温抵抗体,抵抗 |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±50V, 10V, 1V, 100mV |
ダイナミックレンジ |
最大152dB |
精度 |
±0.02% 読み値 |
入力カップリング |
DC, AC1Hz |
入力インピーダンス |
1MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
0.1, 1, 2, 5, 10, 15, 20V |
TEDS対応 |
○ DSI対応 |
コネクタ |
D-sub9ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(25W) |
SIRIUSi 8xSTG+ |
|
アナログ入力 |
8ch 電圧,ひずみ,測温抵抗体,抵抗 |
|
SIRIUSi 8xSTGと同様 |
デジタル入出力 |
8カウンタ or 24デジタル Lemo7ピン |
入力レベル |
TTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(25W) |
SIRIUSi 8xSTGM |
|
アナログ入力 |
8ch 電圧,ひずみ,抵抗 |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±10V, 1V, 100, 10mV |
ダイナミックレンジ |
最大152dB |
精度 |
±0.02% 読み値 |
入力カップリング |
DC |
入力インピーダンス |
10MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
0.1, 1, 2, 5, 10, 15V |
TEDS対応 |
○ DSI対応 |
コネクタ |
D-sub9ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):11W(20W) |
SIRIUSi 8xSTGM+ |
|
アナログ入力 |
8ch 電圧,ひずみ,抵抗 |
|
SIRIUSi 8xSTGMと同様 |
デジタル入出力 |
8カウンタ or 24デジタル Lemo7ピン |
入力レベル |
TTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):11W(20W) |
SIRIUSi 8xMulti |
|
アナログ入力 |
8ch 電圧,ひずみ,抵抗 |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±10V, 1V, 100, 10mV |
ダイナミックレンジ |
最大152dB |
精度 |
±0.02% 読み値 |
入力カップリング |
DC |
入力インピーダンス |
10MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
0.1, 1, 2, 5, 10, 12V |
TEDS対応 |
○ DSI対応 |
コネクタ |
D-sub15ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(25W) |
SIRIUSi 8xLV |
|
アナログ入力 |
8ch 電圧,ひずみ |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±200, 10, 1V, 100mV |
ダイナミックレンジ |
最大152dB |
精度 |
±0.02% 読み値 |
入力カップリング |
DC |
入力インピーダンス |
10MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
0.1, 1, 2, 5, 10, 12, 15, 20V |
TEDS対応 |
○ DSI対応 |
コネクタ |
D-sub9ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(20W) |
SIRIUSi 8xLV-BNC(BAN) |
|
アナログ入力 |
8ch 電圧 |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±200, 10, 1V, 100mV |
ダイナミックレンジ |
最大152dB |
精度 |
±0.02% 読み値 |
入力カップリング |
DC |
入力インピーダンス |
10MΩ |
TEDS対応 |
-- |
コネクタ |
BNC (バナナ) |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(25W) |
SIRIUSi 8xLV+ |
|
アナログ入力 |
8ch 電圧,ひずみ |
|
SIRIUSi 8xLVと同様 |
デジタル入出力 |
8カウンタ or 24デジタル Lemo7ピン |
入力レベル |
LVTTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(25W) |
SIRIUSi 8xHV |
|
アナログ入力 |
8ch 電圧 |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±1200, 50V |
ダイナミックレンジ |
最大158dB |
精度 |
±0.05% 読み値 |
入力カップリング |
DC |
入力インピーダンス |
10MΩ |
TEDS対応 |
-- |
コネクタ |
バナナ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):8W |
高速タイプ
アナログ8ch(+:カウンタ,デジタル付き),最大サンプリング速度:1MHz,AD:16ビット
SIRIUSi-HS 8xACC |
|
アナログ入力 |
8ch 電圧,IEPE® |
A/Dコンバータ |
16ビット逐次比較型方式 アンチエリアシング機能付き |
サンプリング |
最大1MHz |
電圧入力レンジ |
±10, 5, 1, 0.2V |
精度 |
±0.05% 読み値 |
入力カップリング |
DC, AC1Hz |
入力インピーダンス |
1MΩ |
IEPEモード |
センサ出力 4 or 8mA 最大25V |
TEDS対応 |
○ |
コネクタ |
BNC |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(22W) |
SIRIUSi -HS 6xACC, 2xACC+ |
|
アナログ入力 |
8ch 電圧,IEPE® |
|
SIRIUSi-HS 8xACCと同様 |
デジタル入出力 |
2カウンタ or 6デジタル Lemo7ピン |
入力レベル |
LVTTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(22W) |
SIRIUSi -HS 8xCHG |
|
アナログ入力 |
8ch 電圧,IEPE®,チャージセンサ |
A/Dコンバータ |
16ビット逐次比較型方式 アンチエリアシング機能付き |
サンプリング |
最大1MHz |
電圧入力レンジ |
±10, 5, 1, 0.5, 0.2, 0.1V |
精度 |
±0..05% 読み値±0.02%レンジ |
入力カップリング |
DC, AC 0.1, 1, 10, 100Hz |
入力インピーダンス |
1MΩ |
IEPEモード |
センサ出力 4 or 8mA 最大25V |
チャージモード |
レンジ:±100,000,10,000pC |
入力カップリング |
0.01, 0.03, 0.1, 1, 10, 100Hz |
TEDS対応 |
○ IEPEモード時のみ |
コネクタ |
BNC |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(18W) |
SIRIUSi -HS 6xCHG, 2xCHG+ |
|
アナログ入力 |
8ch 電圧,IEPE®,チャージセンサ |
|
SIRIUSi-HS 8xCHGと同様 |
デジタル入出力 |
2カウンタ or 6デジタル Lemo7ピン |
入力レベル |
LVTTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(18W) |
SIRIUSi -HS 8xSTG |
|
アナログ入力 |
8ch 電圧,ひずみ,測温抵抗体,抵抗 |
A/Dコンバータ |
16ビット逐次比較型方式 アンチエリアシング機能付き |
サンプリング |
最大1MHz |
電圧入力レンジ |
±50V, 20, 10, 5, 2, 1, 0.4, 0.2, 0.1, 0.04, 0.02 V |
精度 |
±0..05% 読み値±0.015%レンジ |
入力カップリング |
DC, AC1Hz |
入力インピーダンス |
10MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
1, 2, 5, 10, 15, 20V |
TEDS対応 |
○ DSI対応 |
コネクタ |
D-sub9ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(25W) |
SIRIUSi -HS 8xSTG+ |
|
アナログ入力 |
8ch 電圧,ひずみ,測温抵抗体,抵抗 |
|
SIRIUSi-HS 8xSTGと同様 |
デジタル入出力 |
8カウンタ or 24デジタル Lemo7ピン |
入力レベル |
LVTTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(25W) |
SIRIUSi -HS 8xLV |
|
アナログ入力 |
8ch 電圧,ひずみ |
A/Dコンバータ |
16ビット逐次比較型方式 アンチエリアシング機能付き |
サンプリング |
最大1MHz |
電圧入力レンジ |
±100, 50, 20, 10, 5, 2, 1, 0.5, 0.2, 0.1, 0.05V |
精度 |
±0..05% 読み値±0.02%レンジ |
入力カップリング |
DC, AC1Hz |
入力インピーダンス |
10MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
0.1, 1, 2, 5, 10, 12, 15, 20V |
TEDS対応 |
○ DSI対応 |
コネクタ |
D-sub9ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):15W(25W) |
SIRIUSi -HS 8xLV-BNC(BAN) |
|
アナログ入力 |
8ch 電圧 |
A/Dコンバータ |
16ビット逐次比較型方式 アンチエリアシング機能付き |
サンプリング |
最大1MHz |
電圧入力レンジ |
±100, 50, 20, 10, 5, 2, 1, 0.5, 0.2, 0.1, 0.05V |
精度 |
±0..05% 読み値±0.02%レンジ |
入力カップリング |
DC, AC1Hz |
入力インピーダンス |
10MΩ |
TEDS対応 |
-- |
コネクタ |
BNC (バナナ) |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(25W) |
SIRIUSi -HS 8xLV+ |
|
アナログ入力 |
8ch 電圧,ひずみ |
|
SIRIUSi-HS 8xLVと同様 |
デジタル入出力 |
8カウンタ or 24デジタル Lemo7ピン |
入力レベル |
TTL/CMOS |
入力プロテクション |
±25V |
出力 |
8ch オープンコレクタ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(25W) |
SIRIUSi -HS 8xHV |
|
アナログ入力 |
8ch 電圧 |
A/Dコンバータ |
16ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大1MHz |
電圧入力レンジ |
±1600,800,400,200,100,50,20V |
ダイナミックレンジ |
-- |
精度 |
-- |
入力カップリング |
DC |
入力インピーダンス |
10MΩ |
TEDS対応 |
-- |
コネクタ |
バナナ |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):8W |
16チャネルタイプ
アナログ16ch,最大サンプリング速度:200kHz,AD:24ビット
SIRIUSi-HD 16xACC |
|
アナログ入力 |
16ch 電圧,IEPE® |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±10, 5, 1V, 200mV |
精度 |
±0..05% 読み値 |
入力カップリング |
DC, AC 0.1, 1Hz |
入力インピーダンス |
1MΩ |
IEPEモード |
センサ出力 4 or 8mA 最大22V |
TEDS対応 |
○ IEPEモード時のみ |
コネクタ |
BNC |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):10W(20W) |
SIRIUSi-HD 16xSTGS |
|
アナログ入力 |
16ch 電圧,ひずみ |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±10, 1V, 100, 10mV |
精度 |
±0.05% 読み値 |
入力カップリング |
DC |
入力インピーダンス |
10MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
1, 2.5, 5, 10, 12V |
TEDS対応 |
○ MSI対応 |
コネクタ |
D-sub9ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):11W(22W) |
SIRIUSi-HD 16xLV |
|
アナログ入力 |
16ch 電圧 |
A/Dコンバータ |
24ビットデルタシグマ方式 アンチエリアシング機能付き |
サンプリング |
最大200kHz |
電圧入力レンジ |
±100, 10, 1V, 100mV |
精度 |
±0.05% 読み値 |
入力カップリング |
DC |
入力インピーダンス |
1MΩ |
ひずみ入力 |
2, 20, 200, 1000mV/V |
ブリッジ電圧 |
1, 2.5, 5, 10, 12, 15, 20, 24V |
TEDS対応 |
○ MSI対応 |
コネクタ |
D-sub9ピン |
CAN入力 |
1ポート |
電源 |
電圧:9~36V 消費電力(最大):11W(22W) |
