Linux OS搭載高機能多チャネルデータロガー
OBSIDIANはLinux OSを実行するデュアルコア1.5 GHz ARMプロセッサを搭載した高機能データロガーです。
スタンドアロンでのデータ収録のほかに、クラウドデータ収集、リアルタイム制御などの組み込みアプリケーションなど、さまざまな計測シーンに適応します。
型式 | OBSIDIAN-R8 | OBSIDIAN-R8w | OBSIDIAN-R12 |
---|---|---|---|
外観 | ![]() |
![]() |
![]() |
スロット数 | 8 | 8 | 12 |
CPU構成 | |||
タイプ | ARM | ||
OS | Linux | ||
ソフトウェア | Dewesoft RT | ||
内部データメモリ | 4 GB eMMC | 4 GB eMMC | 4 GB eMMC (max. 32 GB eMMC) |
外部メモリ | SDカード:最大1TB USB-3.0経由外部SSD | ||
Ethernet インタフェース | |||
タイプ | ギガビット | ||
コネクタ | RJ45 | ||
EtherCATインタフェース | |||
バス数 | 2 | ||
データレート | 100Mbps | ||
EtherCAT遅れ時間 | 70μs | ||
CANバス | |||
バス数 | 2 | ||
インタフェースタイプ | CAN 2.0B, up to 1 MBit/sec | ||
電源 | |||
電源電圧 | DC 9~48VACアダプタ(オプション) | ||
消費電力 | 5.8W(アンプユニットを除く) | 最大11W(アンプユニットを除く) | 最大11W(アンプユニットを除く) |
EtherCAT出力電流 | 10A | ||
環境性能 | |||
動作温度 | -10~50℃ ※1 (オプション-40~85℃) |
-10~60℃ ※1 (オプション-40~85℃) |
-10~50℃ ※1 (オプション-40~85℃) |
防塵防滴 | IP40 | IP67 | IP30 |
外観 | |||
外形寸法 | 282 x 145 x 144 mm | 322 x 162 x 155 mm | 483 x 148 x 133 mm |
質量 | 2.4kg(アンプモジュールを除く) | 3.6kg(アンプモジュールを除く) | 3.4kg(アンプモジュールを除く) |
※1:アンプモジュール構成による

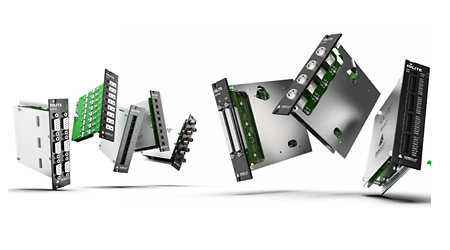

型式 | 6xSTG | 8xSTGS | 8xLV | 16xLV | 8xLA | 8xTH |
---|---|---|---|---|---|---|
アイソレーション | ー | ー | 450V | 250V | 450V | 1000V |
入力種類 | ひずみ,電圧 | ひずみ,電圧 | 電圧 | 電圧 | 電流 | 熱電対 |
ch数/モジュール | 6 | 8 | 8 | 16 | 8 | 8 |
コネクタ | D-sub9ピン | 端子台, Dsub37ピン | BNC, 端子台 | 端子台 | BNC, 端子台 | 熱電対 |
AD分解能 | 24bit 逐次比較型 | 24bit デルタシグマ型 | 24bit 逐次比較型 | 24bit デルタシグマ型 | 24bit 逐次比較型 | 24bit デルタシグマ型 |
レンジ | ±50,10,1V, 100mV ひずみ:2~1000mV/V |
±1V, 100mV, 20mV ひずみ:2~1000mV/V |
±100V, 10V | ±200V, 10V | ±20mA, ±2mA | ±1V, 100mV |
入力カップリング | DC, AC1Hz | DC | DC | DC | DC | DC |
センサ電源 | 0~12V バイポーラ 0~24V ユニポーラ |
1, 2 ,5 V | ー | ー | ー | ー |
ブリッジ回路 | フル,1/2,1/4(3ワイヤ) 120/350Ω |
フル,1/2,1/4(3ワイヤ) 120/350Ω |
ー | ー | ー | ー |
熱電対種類 | ー | ー | ー | ー | ー | K, J, T, R, S, N, E, C, B |
型式 | 8xRTD | 8xACC |
---|---|---|
アイソレーション | 1000V | ー |
入力種類 | 測温抵抗体 | IEPEセンサ,電圧 |
ch数/モジュール | 8 | |
コネクタ | レモコネクタ6ピン | BNC |
AD分解能 | 24bit デルタシグマ型 | |
レンジ | ±1V, 100mV | ±10V,±5V,±1V |
入力カップリング | DC | DC, AC 0.1Hz,1Hz |
センサ電源 | ー | 2, 4, 6mA |
測温抵抗体種類 | PT100, 200, 500, 1000, 2000 |
ー |
型式 | 32xDI | 32xDO | 8xDI-4xDO | 16xAO | 4xCNT |
---|---|---|---|---|---|
アイソレーション | 1000V コネクタ間 チャネル-GND間 |
1000V コネクタ間 チャネル-GND間 |
1000V コネクタ間 チャネル-GND間 |
チャネル-GND間 | ー |
入力種類 | デジタル入力 | デジタル出力 | デジタル入出力 | アナログ出力 | パルス |
ch数/モジュール | 32 | 32 | 入力:8 出力:4 | 16 | 4 |
コネクタ | ターミナルブロック | ターミナルブロック | ターミナルブロック | ターミナルブロック | レモコネクタ7ピン |
データ更新レート | 40kHz | ー | 40kHz | 20kHz 16ビット | 100Mz |
入力レベル | L:-1~+1V H:-48~-3V, +3~48V |
ー | L:-1~+1V H:-48~-3V, +3~48V |
ー | TTL L <0.8 V H >2 V |
入力保護 | 100V連続 (250Vピーク) |
ー | 100V連続 (250Vピーク) |
ー | 25V連続 |
出力 | ー | オープンコレクタ 最大出力:50V 0.5A |
オープンコレクタ 最大出力:50V 0.5A |
±10V | 5V/100mA 12V/50mA |
