GPS & ジャイロ（3軸MEMSジャイロ内蔵GPSセンサ）

DS-IMU1/DS-IMU2は、自動車の各種挙動試験に使用できるジャイロ内蔵GPSセンサです。DS-IMU2は、GPSアンテナを２つ設定できるためGPSのヘッディングデータを車両停止時から計測できます。本センサは、USB出力のみで当社収録ソフトウェアDEWESoftX専用となっています。

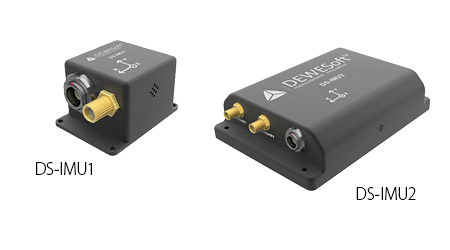

DS-IMU1/IMU2

GPS&ジャイロについて

概　要

DS-IMU2はジャイロセンサによる補完で500Hzのデータ更新レートを実現しています。また、GPSアンテナを2つ設定できるためGPSのヘッディングデータを車両停止時から計測できます。さらに、DS-IMU2は基地局を設置することで位置精度1cmまで計測できます。(衛星受信数によります)

  • GPS&MEMSタイプIMU搭載
  • 高速データ更新レート：100Hz@IMU1,500Hz@IMU2
  • 制動時の高性能ピッチ補正
  • ノイズの少ないスムーズ出力波形
  • GPSデータ遅延の補正
  • 加速度センサによるGPS信号の補正

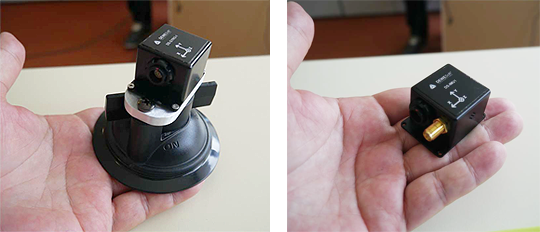

使用イメージ

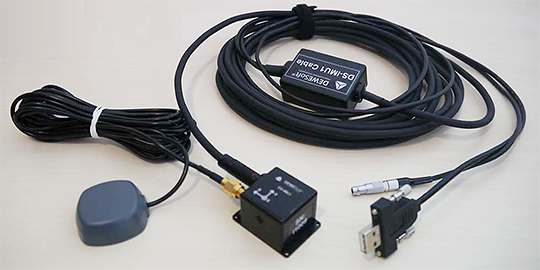

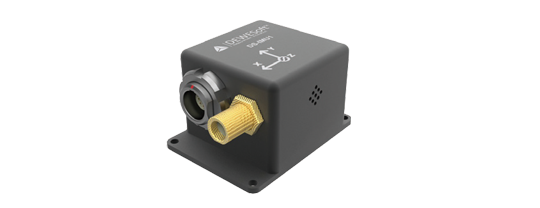

■DS-IMU1

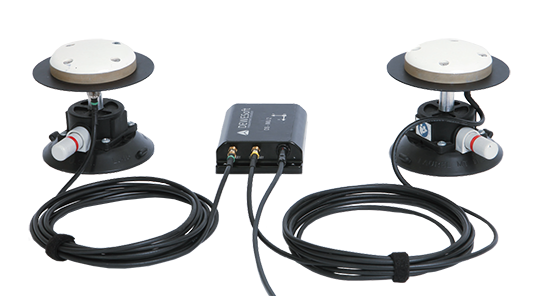

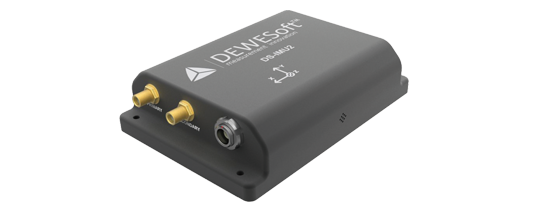

■DS-IMU2

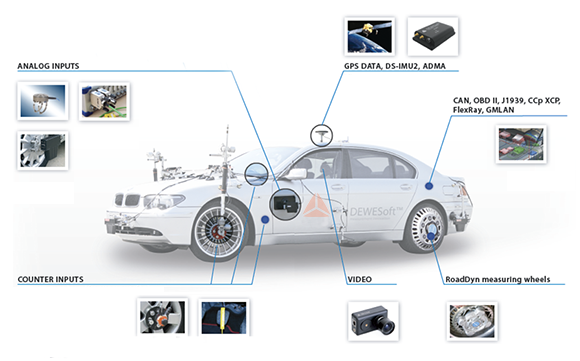

構成例(DS-IMU2)
