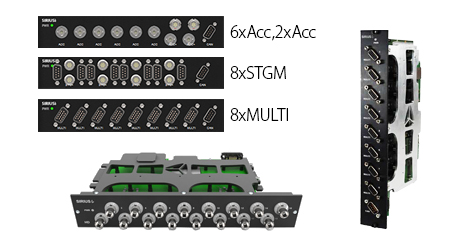

SIRIUS入力ユニット

標準仕様（全SIRIUSスライス共通）
電源	9～36VDC
動作温度	-10～50℃ (ファンレスシリーズは40℃)
湿度	95% RH 結露なき事　@60℃
耐振動、衝撃	SIN波スィープ振動：EN 60068-2-6:2008 ランダム振動：EN 60721-3-2:1997-Class 2M2 衝撃：EN 60068-2-27:2009　MIL-STD-810D
EMC	EN 61326-1, EN 61000-3-2, EN 61000-3-3

標準タイプ

アナログ8ch（+：カウンタ，デジタル付き），最大サンプリング速度200ｋHz，デュアルAD　2ｘ24ビット

▼高速タイプはこちら ▼16チャネルタイプはこちら

SIRIUSｉ 8xACC
	アナログ入力	8ch　電圧，IEPER
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±10V, 500mV
	ダイナミックレンジ	最大160dB
	精度	±0.1% 読み値±1mV
	入力カップリング	DC, AC1Hz
	入力インピーダンス	1MΩ
	IEPEモード	センサ出力　4 or 8mA　最大25
	TEDS対応	○ IEPEモード時のみ
	コネクタ	BNC
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：8W（15W)

SIRIUSｉ 6xACC, 2xACC+
	アナログ入力	8ch　電圧，IEPER
		SIRIUSi 8ｘACCと同様
	デジタル入出力	2カウンタ or 6デジタル　Lemo7ピン
	入力レベル	LVTTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：8W（15W)

SIRIUSｉ 8xCHG
	アナログ入力	8ch　電圧，IEPER，チャージセンサ
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±10V, 500mV
	ダイナミックレンジ	最大160dB
	精度	±0..05% 読み値±0.5mV
	入力カップリング	DC, AC 0.1, 1, 10, 100Hz
	入力インピーダンス	1MΩ
	IEPEモード	センサ出力　4 or 8mA　最大25
	チャージモード	レンジ：±100,000，10,000ｐC
	入力カップリング	0.01, 0.03, 0.1, 1, 10, 100Hz
	TEDS対応	○ IEPEモード時のみ
	コネクタ	BNC
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（18W)

SIRIUSｉ 6xCHG, 2xCHG+
	アナログ入力	8ch　電圧，IEPER，チャージセンサ
		SIRIUSi 8ｘCHGと同様
	デジタル入出力	2カウンタ or 6デジタル　Lemo7ピン
	入力レベル	TTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：8W（15W)

SIRIUSｉ 8xSTG
	アナログ入力	8ch　電圧，ひずみ，測温抵抗体，抵抗
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±50V, 10V, 1V, 100mV
	ダイナミックレンジ	最大152dB
	精度	±0.02% 読み値
	入力カップリング	DC, AC1Hz
	入力インピーダンス	1MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	0.1, 1, 2, 5, 10, 15, 20V
	TEDS対応	○　DSI対応
	コネクタ	D-sub9ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（25W)

SIRIUSｉ 8ｘSTG+
	アナログ入力	8ch　電圧，ひずみ，測温抵抗体，抵抗
		SIRIUSi 8ｘSTGと同様
	デジタル入出力	8カウンタ or 24デジタル　Lemo7ピン
	入力レベル	TTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（25W)

SIRIUSｉ 8xSTGM
	アナログ入力	8ch　電圧，ひずみ，抵抗
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±10V, 1V, 100, 10mV
	ダイナミックレンジ	最大152dB
	精度	±0.02% 読み値
	入力カップリング	DC
	入力インピーダンス	10MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	0.1, 1, 2, 5, 10, 15V
	TEDS対応	○　DSI対応
	コネクタ	D-sub9ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：11W（20W)

SIRIUSｉ 8ｘSTGM+
	アナログ入力	8ch　電圧，ひずみ，抵抗
		SIRIUSi 8ｘSTGMと同様
	デジタル入出力	8カウンタ or 24デジタル　Lemo7ピン
	入力レベル	TTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：11W（20W)

SIRIUSｉ 8xMulti
	アナログ入力	8ch　電圧，ひずみ，抵抗
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±10V, 1V, 100, 10mV
	ダイナミックレンジ	最大152dB
	精度	±0.02% 読み値
	入力カップリング	DC
	入力インピーダンス	10MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	0.1, 1, 2, 5, 10, 12V
	TEDS対応	○　DSI対応
	コネクタ	D-sub15ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（25W)

SIRIUSｉ 8xLV
	アナログ入力	8ch　電圧，ひずみ
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±200, 10, 1V, 100mV
	ダイナミックレンジ	最大152dB
	精度	±0.02% 読み値
	入力カップリング	DC
	入力インピーダンス	10MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	0.1, 1, 2, 5, 10, 12, 15, 20V
	TEDS対応	○　DSI対応
	コネクタ	D-sub9ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（20W)

SIRIUSｉ 8xLV-BNC(BAN)
	アナログ入力	8ch　電圧
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±200, 10, 1V, 100mV
	ダイナミックレンジ	最大152dB
	精度	±0.02% 読み値
	入力カップリング	DC
	入力インピーダンス	10MΩ
	TEDS対応	--
	コネクタ	BNC (バナナ）
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（25W)

SIRIUSｉ 8ｘLV+
	アナログ入力	8ch　電圧，ひずみ
		SIRIUSi 8ｘLVと同様
	デジタル入出力	8カウンタ or 24デジタル　Lemo7ピン
	入力レベル	LVTTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（25W)

SIRIUSｉ 8xHV
	アナログ入力	8ch　電圧
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±1200, 50V
	ダイナミックレンジ	最大158dB
	精度	±0.05% 読み値
	入力カップリング	DC
	入力インピーダンス	10MΩ
	TEDS対応	--
	コネクタ	バナナ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（25W)

高速タイプ

アナログ8ch（+：カウンタ，デジタル付き），最大サンプリング速度：1MHz，AD:16ビット

▲標準タイプはこちら ▼16チャネルタイプはこちら

SIRIUSｉ-HS 8xACC
	アナログ入力	8ch　電圧，IEPER
	A/Dコンバータ	16ビット逐次比較型方式　アンチエリアシング機能付き
	サンプリング	最大1MHz
	電圧入力レンジ	±10, 5, 1, 0.2V
	精度	±0.05% 読み値
	入力カップリング	DC, AC1Hz
	入力インピーダンス	1MΩ
	IEPEモード	センサ出力　4 or 8mA　最大25V
	TEDS対応	○
	コネクタ	BNC
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（22W)

SIRIUSｉ -HS 6xACC, 2xACC+
	アナログ入力	8ch　電圧，IEPER
		SIRIUSi-HS 8ｘACCと同様
	デジタル入出力	2カウンタ or 6デジタル　Lemo7ピン
	入力レベル	LVTTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（22W)

SIRIUSｉ -HS 8xCHG
	アナログ入力	8ch　電圧，IEPER，チャージセンサ
	A/Dコンバータ	16ビット逐次比較型方式　アンチエリアシング機能付き
	サンプリング	最大1MHz
	電圧入力レンジ	±10, 5, 1, 0.5, 0.2, 0.1V
	精度	±0..05% 読み値±0.02%レンジ
	入力カップリング	DC, AC 0.1, 1, 10, 100Hz
	入力インピーダンス	1MΩ
	IEPEモード	センサ出力　4 or 8mA　最大25V
	チャージモード	レンジ：±100,000，10,000ｐC
	入力カップリング	0.01, 0.03, 0.1, 1, 10, 100Hz
	TEDS対応	○ IEPEモード時のみ
	コネクタ	BNC
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（18W)

SIRIUSｉ -HS 6xCHG, 2xCHG+
	アナログ入力	8ch　電圧，IEPER，チャージセンサ
		SIRIUSi-HS 8ｘCHGと同様
	デジタル入出力	2カウンタ or 6デジタル　Lemo7ピン
	入力レベル	LVTTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（18W)

SIRIUSｉ -HS 8xSTG
	アナログ入力	8ch　電圧，ひずみ，測温抵抗体，抵抗
	A/Dコンバータ	16ビット逐次比較型方式　アンチエリアシング機能付き
	サンプリング	最大1MHz
	電圧入力レンジ	±50V, 20, 10, 5, 2, 1, 0.4, 0.2, 0.1, 0.04, 0.02 V
	精度	±0..05% 読み値±0.015%レンジ
	入力カップリング	DC, AC1Hz
	入力インピーダンス	10MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	1, 2, 5, 10, 15, 20V
	TEDS対応	○　DSI対応
	コネクタ	D-sub9ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（25W)

SIRIUSｉ -HS 8ｘSTG+
	アナログ入力	8ch　電圧，ひずみ，測温抵抗体，抵抗
		SIRIUSi-HS 8ｘSTGと同様
	デジタル入出力	8カウンタ or 24デジタル　Lemo7ピン
	入力レベル	LVTTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（25W)

SIRIUSｉ -HS 8xLV
	アナログ入力	8ch　電圧，ひずみ
	A/Dコンバータ	16ビット逐次比較型方式　アンチエリアシング機能付き
	サンプリング	最大1MHz
	電圧入力レンジ	±100, 50, 20, 10, 5, 2, 1, 0.5, 0.2, 0.1, 0.05V
	精度	±0..05% 読み値±0.02%レンジ
	入力カップリング	DC, AC1Hz
	入力インピーダンス	10MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	0.1, 1, 2, 5, 10, 12, 15, 20V
	TEDS対応	○　DSI対応
	コネクタ	D-sub9ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：15W（25W)

SIRIUSｉ -HS 8xLV-BNC(BAN)
	アナログ入力	8ch　電圧
	A/Dコンバータ	16ビット逐次比較型方式　アンチエリアシング機能付き
	サンプリング	最大1MHz
	電圧入力レンジ	±100, 50, 20, 10, 5, 2, 1, 0.5, 0.2, 0.1, 0.05V
	精度	±0..05% 読み値±0.02%レンジ
	入力カップリング	DC, AC1Hz
	入力インピーダンス	10MΩ
	TEDS対応	--
	コネクタ	BNC (バナナ）
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（25W)

SIRIUSｉ -HS 8ｘLV+
	アナログ入力	8ch　電圧，ひずみ
		SIRIUSi-HS 8ｘLVと同様
	デジタル入出力	8カウンタ or 24デジタル　Lemo7ピン
	入力レベル	TTL/CMOS
	入力プロテクション	±25V
	出力	8ch オープンコレクタ
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（25W)

16チャネルタイプ

アナログ16ch，最大サンプリング速度：200kHz，AD:24ビット

▲標準タイプはこちら ▲高速タイプはこちら

SIRIUSｉ-HD 16xACC
	アナログ入力	16ch　電圧，IEPE
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±10, 5, 1V, 200mV
	精度	±0..05% 読み値
	入力カップリング	DC, AC 0.1, 1Hz
	入力インピーダンス	1MΩ
	IEPEモード	センサ出力　4 or 8mA　最大22V
	TEDS対応	○ IEPEモード時のみ
	コネクタ	BNC
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：10W（20W)

SIRIUSｉ-HD 16xSTGS
	アナログ入力	16ch　電圧，ひずみ
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±10, 1V, 100, 10mV
	精度	±0.05% 読み値
	入力カップリング	DC
	入力インピーダンス	10MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	1, 2.5, 5, 10, 12V
	TEDS対応	○　MSI対応
	コネクタ	D-sub9ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：11W（22W)

SIRIUSｉ-HD 16xLV
	アナログ入力	16ch　電圧
	A/Dコンバータ	24ビットデルタシグマ方式　アンチエリアシング機能付き
	サンプリング	最大200kHz
	電圧入力レンジ	±100, 10, 1V, 100mV
	精度	±0.05% 読み値
	入力カップリング	DC
	入力インピーダンス	1MΩ
	ひずみ入力	2, 20, 200, 1000mV/V
	ブリッジ電圧	1, 2.5, 5, 10, 12, 15, 20, 24V
	TEDS対応	○　MSI対応
	コネクタ	D-sub9ピン
	CAN入力	1ポート
	電源	電圧：9～36V　消費電力（最大）：11W（22W)
