構造健全性モニタリング

構造健全性モニタリング ソリューション

常設のセンサやデータ収録装置は、常に信頼できるデータをお客様やシステムインテグレータ企業に提供しています。 当社の強力なソフトウェアはデータを有意義な結果に変換するスピードを速め、意思決定，リスク管理，構造物の安全性を向上させます。

DEWESoft 構造モニタリングシステムの主要コンポーネント

• ソフトウェア：データを意味のある結果に変換するスピードを上げるための集中型ソフトウェア
• センサ：構造健全性モニタリングや地盤工学モニタリングに使用されるあらゆる種類のセンサ
• データ収録装置/データロガー：1チャネルから多チャネルまで、無線または有線

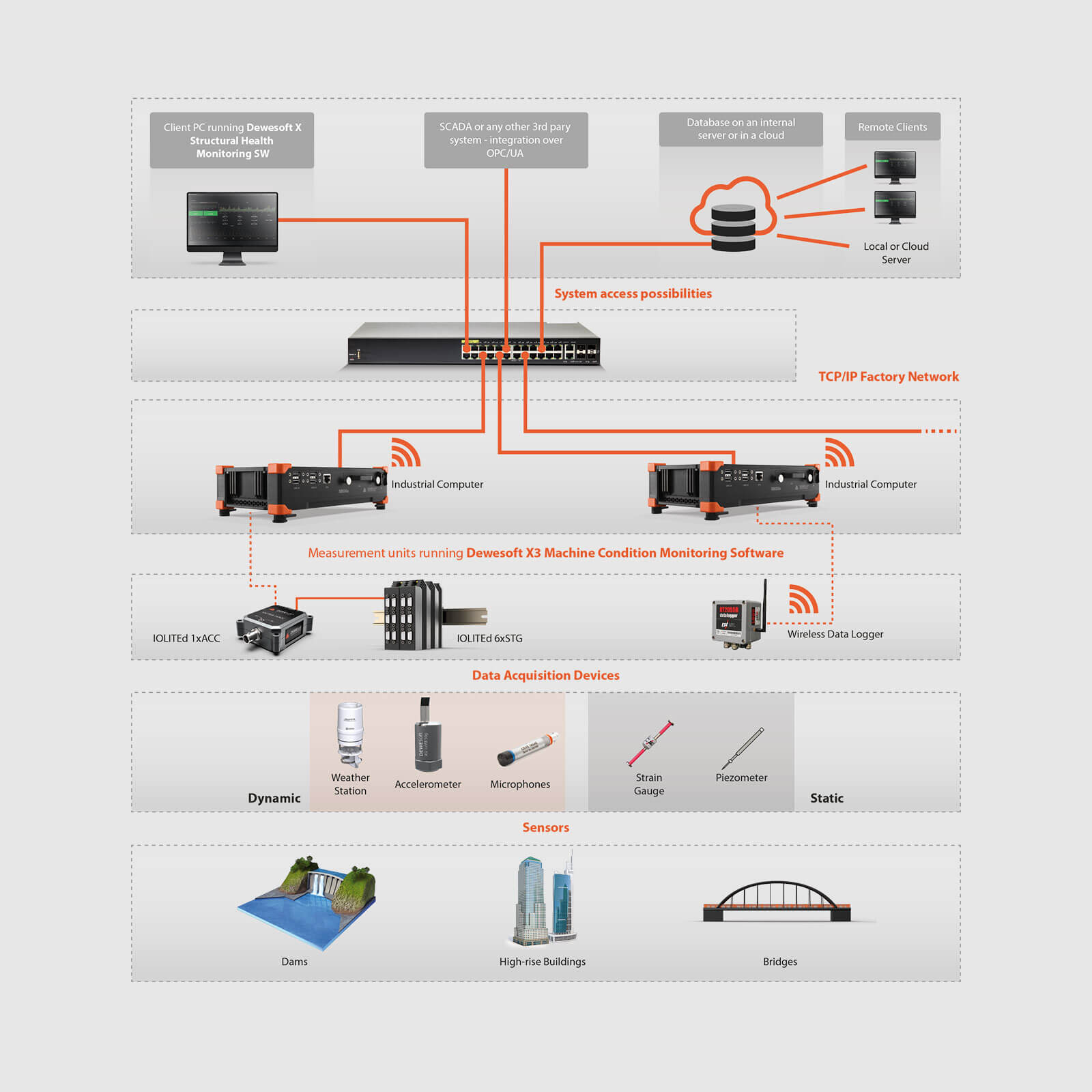

システムアーキテクチャ

アプリケーションやモニタリングの目的に応じて、構造健全性モニタリングにはさまざまなセンサが使用されます。 センサは構造物に設置され、構造物の挙動に関する静的または動的データを提供します。

ダイナミックセンサはEtherCATベースのデータ収録装置に接続されます。複数のEtherCATデバイスを同じネットワークに接続することができ、1本のケーブルで電力，同期，データを供給することで事実上無制限のチャネルチェーンを構築できます。EtherCATチェーン全体はケーブル長に関係なく1usに同期します。ノード間距離は最大50mです。静的センサの接続にはワイヤレスDAQデバイスを使用します。

無線および有線DAQデバイスからのデータは、DewesoftXソフトウェアを実行する計測ユニット（コンピュータ）によって収録および処理されます。処理されたデータはTCP/IPネットワーク経由で工場やクラウドサーバに送信されます。 データは、クライアントのPCでアクセス・表示したり、時系列データベース（Historian）に保存して、OPC/UAやXCPなどの標準インタフェースを使用してSCADAシステムやクラウドソフトウェアに提供し、インダストリー4.0アプリケーションを真にサポートすることができます。

構造健全性モニタリングソフトウェア

DEWESoft は高度な構造健全性モニタリングソフトウェアを提供しています。 ソフトウェアパッケージは常に進化しており、新しいリリースごとに新しい機能が追加されています。 すべてのユーザーに無料のソフトウェアアップグレードを提供します。

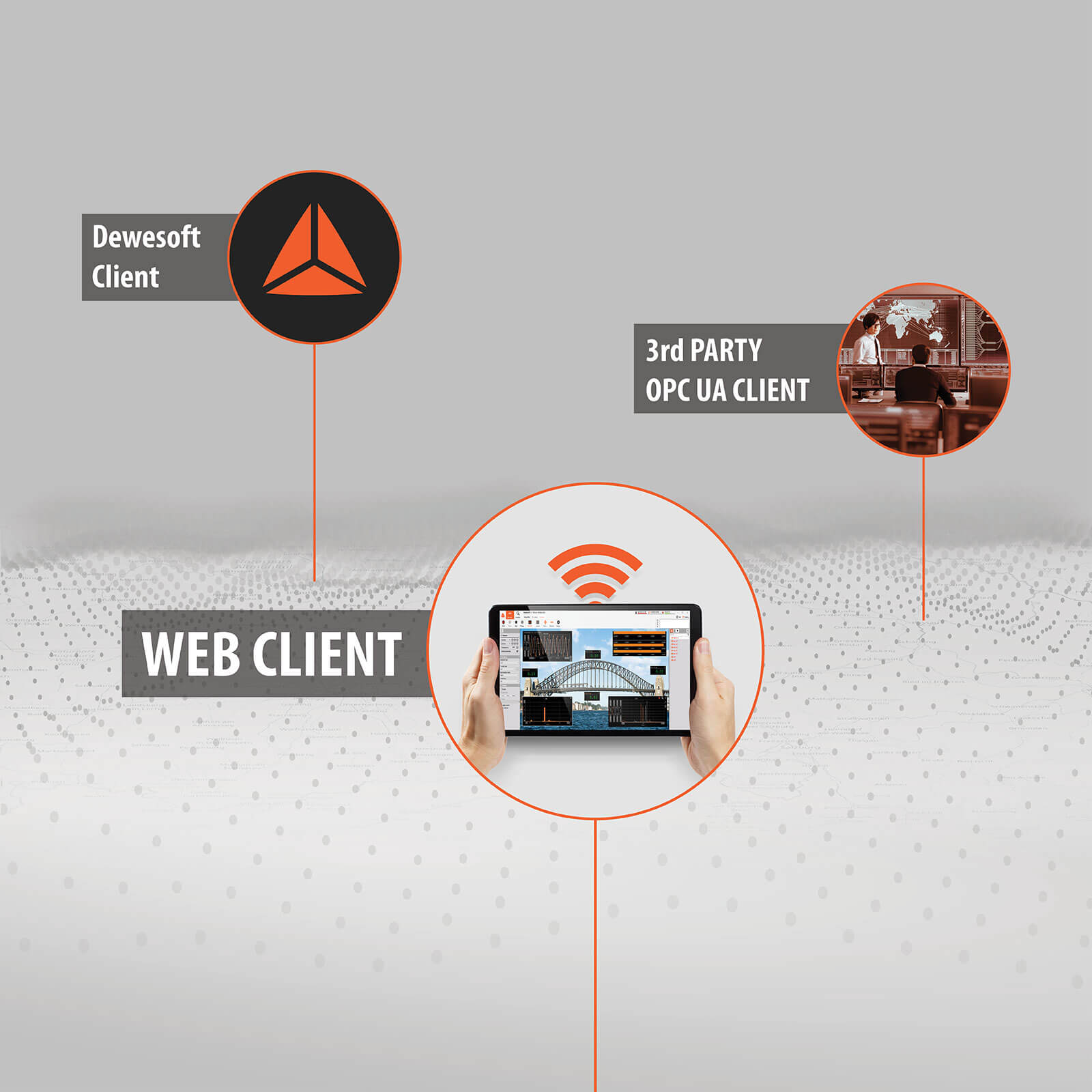

ソフトウェアには以下のコンポーネントが含まれています

• クライアントソフトウェア
• ハイレベルなウェブベースのクライアント（オプション）
• Dewesoft Historian - 時系列データベース（オプション）
• サードパーティクライアントとのインタフェースのための多様なデータフォーマット（オプション）

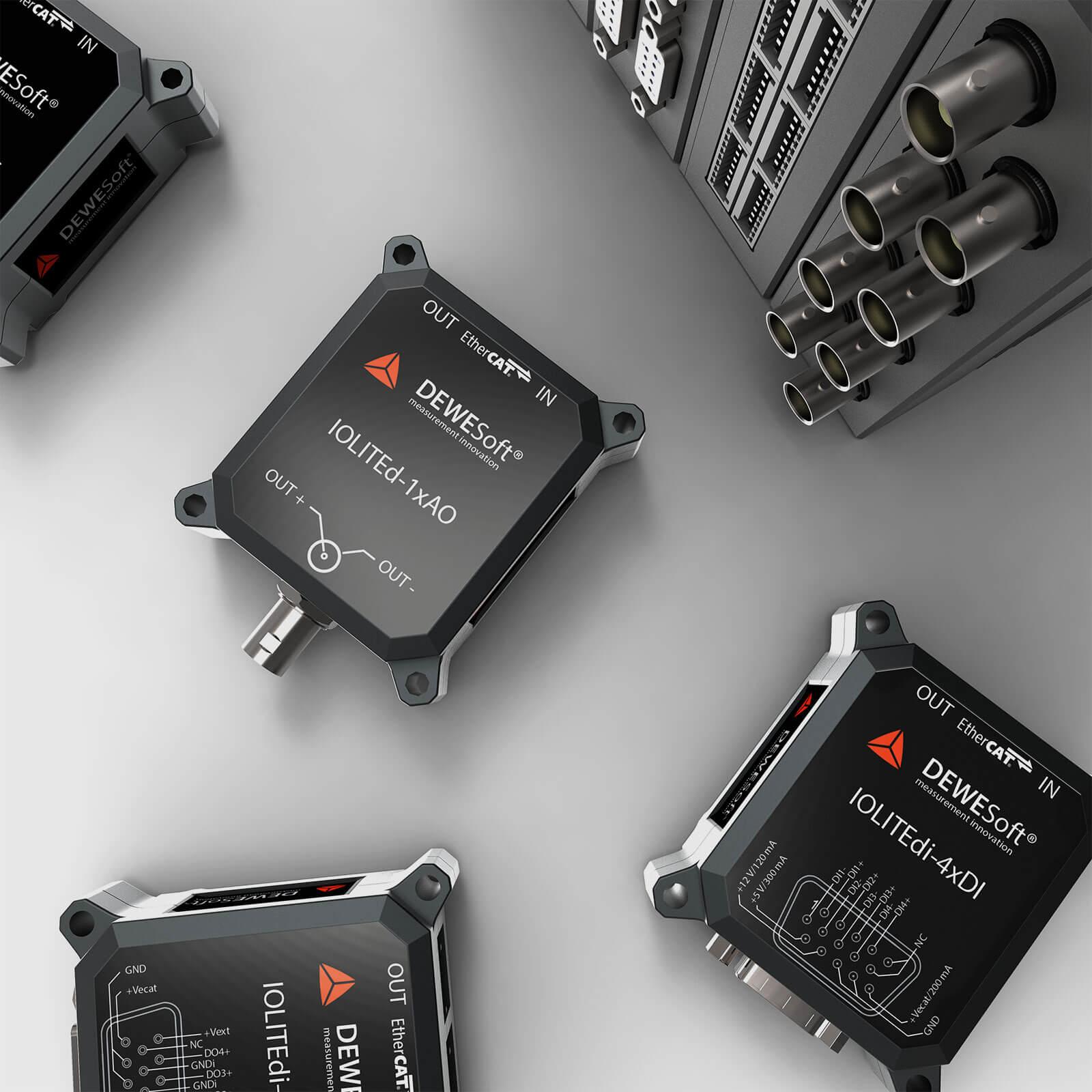

データロガー

DEWESoft社は構造健全性モニタリングプロジェクトで必要とされるほぼ全てのセンサをサポートする、1チャネルから多チャネルまでのEtherCATデータ収録装置を提供しています。デバイスは標準ネットワークケーブルでデイジーチェン接続され、EtherCATチェン全体に電力，同期，データを供給します。 ノード間の最大距離は50mです。これにより構造物への機器の設置が簡単になります。

またModbus TCP-IP，シリアルCOM，またはその他のプラグインを使用して、サードパーティのデータロガーをDewesoftXソフトウェアに統合することもできます。

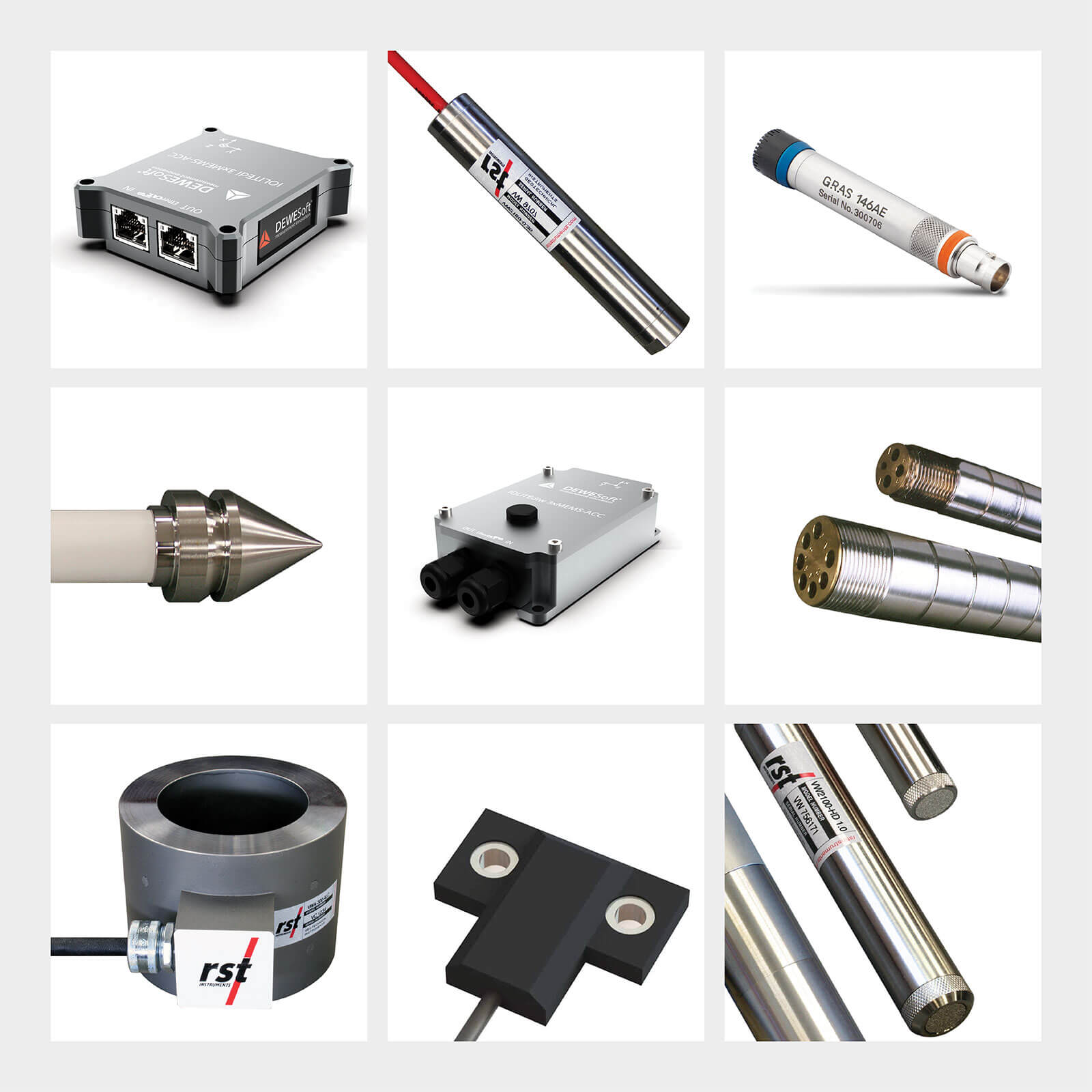

構造健全性モニタリング センサ

構造物や地盤の監視アプリケーションに使用される、あらゆる種類の静的および動的センサを提供しています。

• 傾斜計
• 亀裂および継ぎ目メータ
• ピエゾメータ
• IPI傾斜計
• VWひずみゲージおよびボルトオンひずみゲージ
• VW ロードセル
• 3軸MEMS加速度計
• 低騒音/地震加速度計
• マイク

構造モニタリングアプリケーション

DEWESoftの構造モニタリングソリューションは、あらゆる種類の構造健全性モニタリングアプリケーション用にカスタマイズして構成できます。

一般的なアプリケーションの一部をご紹介します

• 橋梁の健全性モニタリング
• 高架橋モニタリング

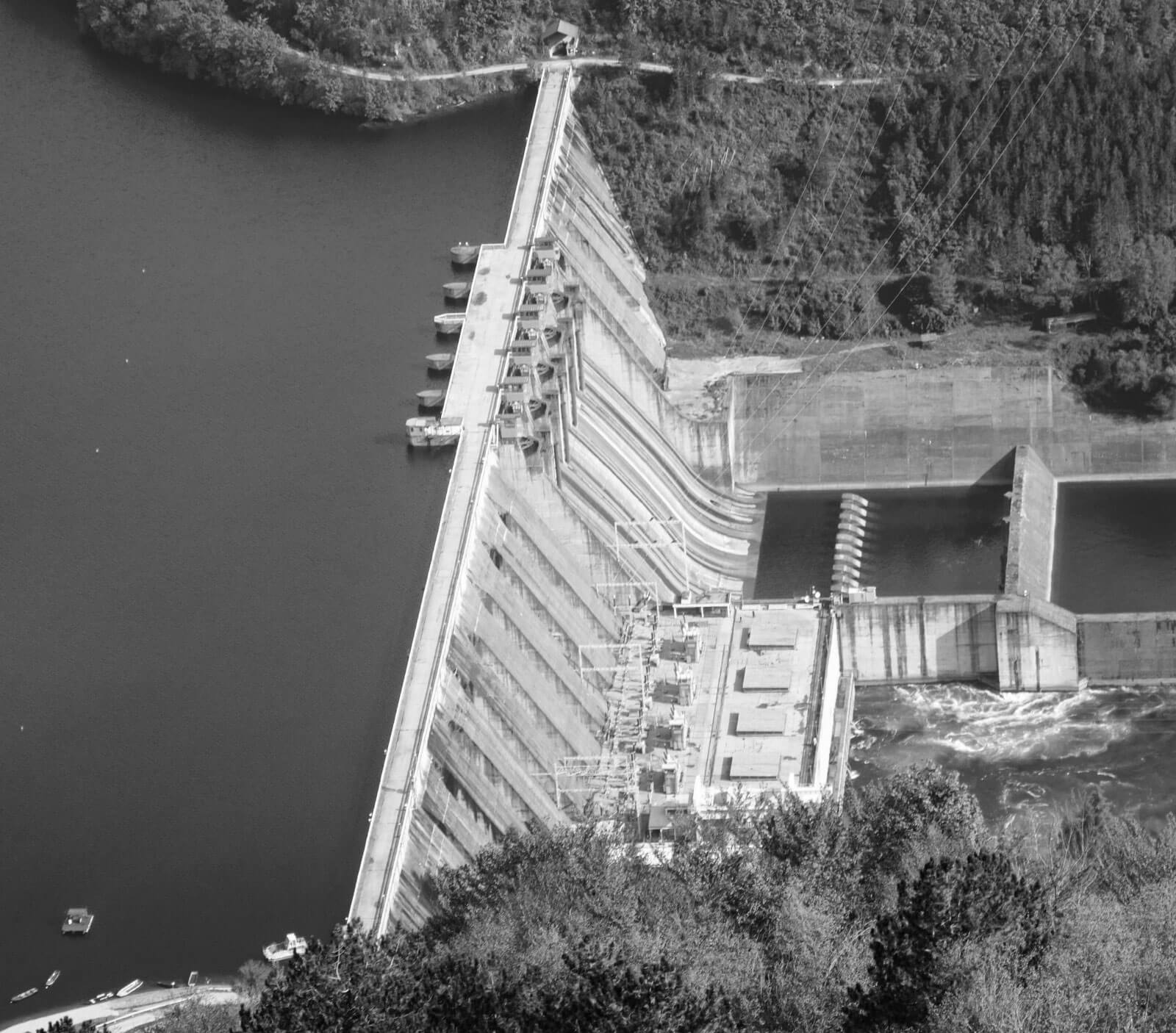

• ダムモニタリング
• 建設中のモニタリング
• 高層ビルモニタリング

参考プロジェクトと事例紹介

DEWESoft の構造健全性モニタリングプロジェクトは、多くの場所で成功裏に適用されており、意思決定のための忠実度の高いデータを提供しています。

参考事例の一部をご紹介します

• 吊り橋の動的計測
• 浦谷鉄道高架橋

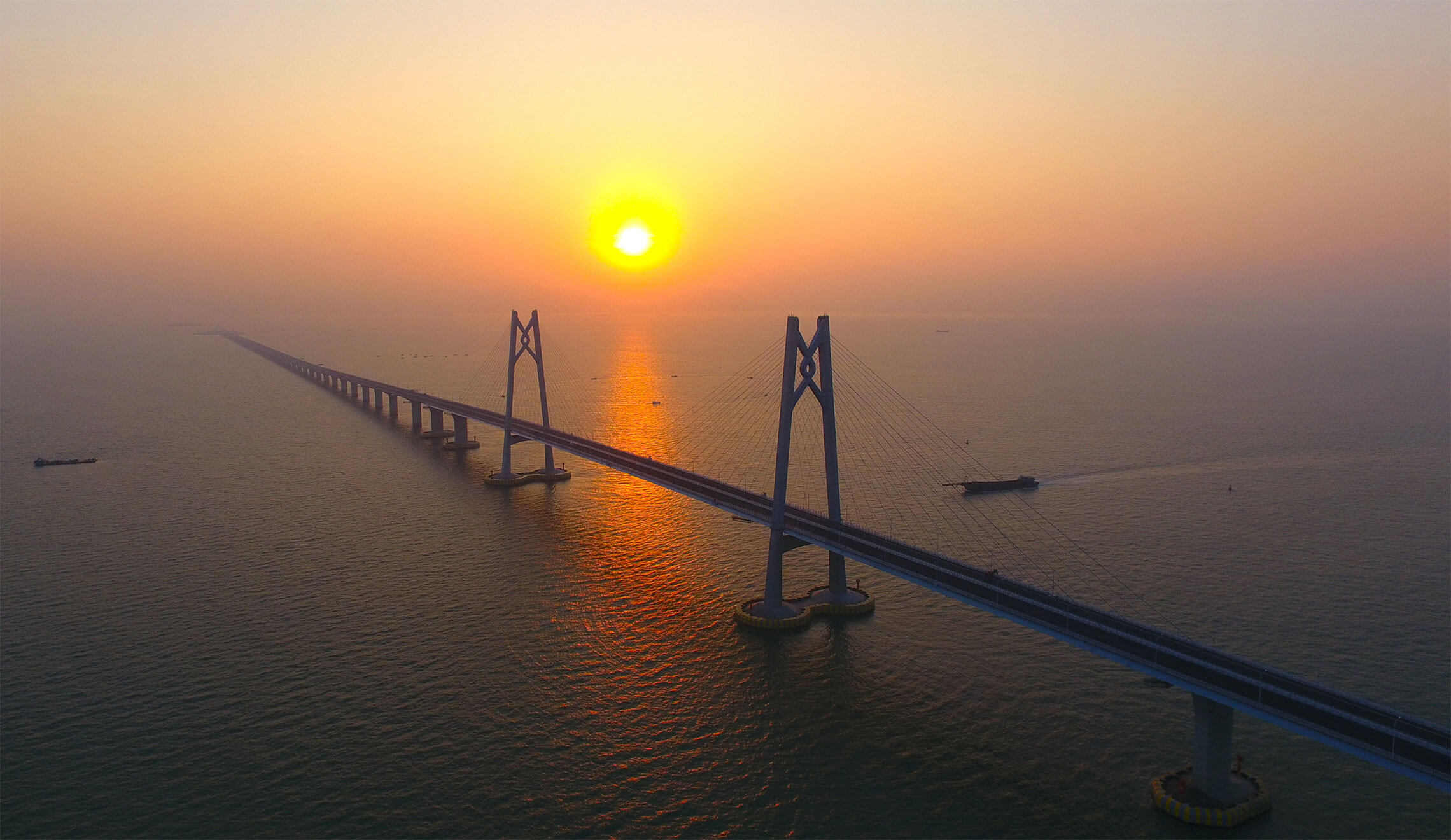

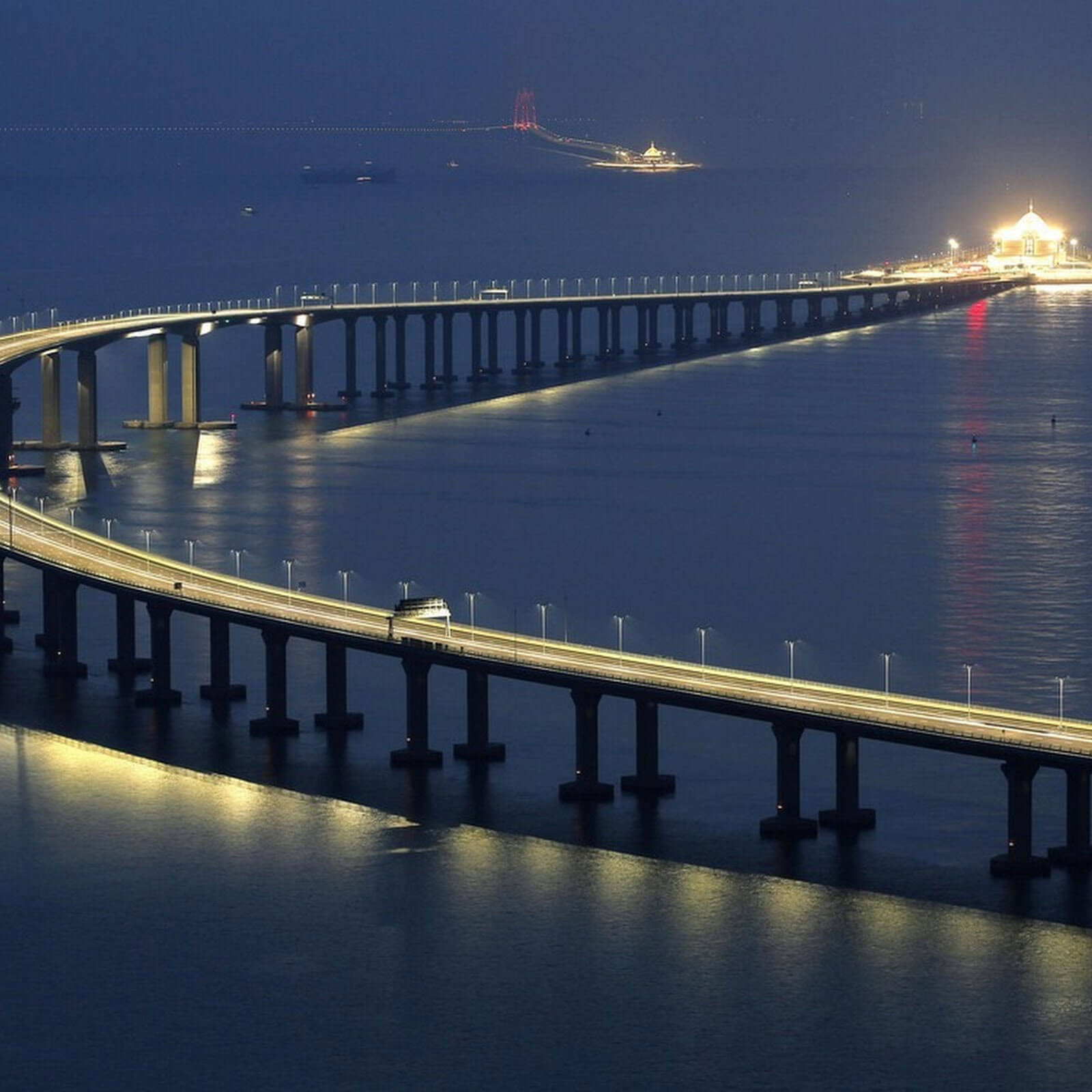

• 香港マカオ橋
• アル・シラタワー建設振動・騒音モニタリング
• 桟橋構造物の長期モニタリング
• MEMS加速度センサによる構造健全性モニタリング
