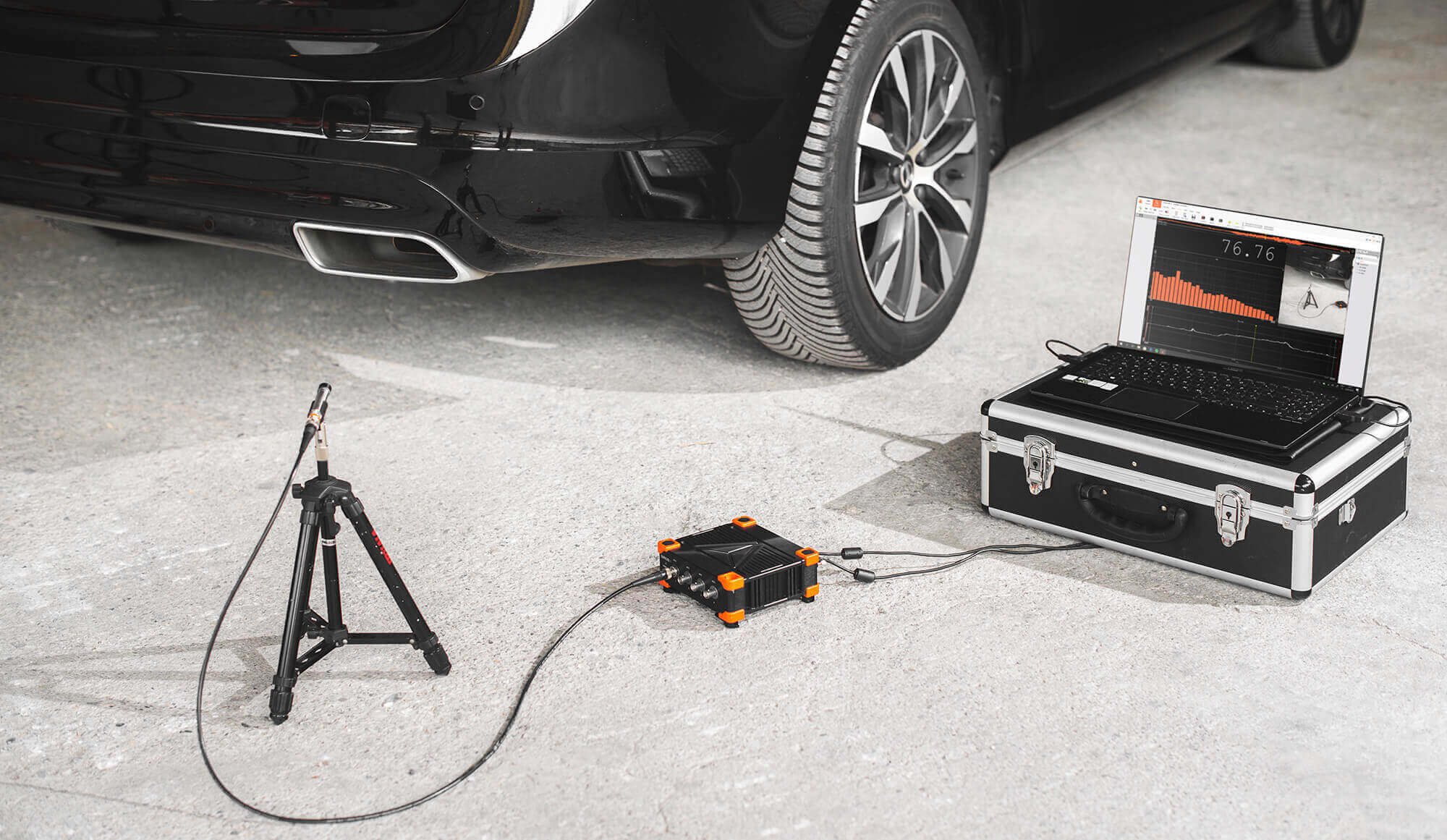

騒音レベル計測

クラス 1 騒音計

クラス1騒音計は、IEC 61672の要件を満たすように設計されています。 この規格では、クラス1とクラス2の2つの性能レベルが規定されており、クラス1の方が事実上より正確です。

規格の中には、騒音計が満たさなければならない性能基準があり、それぞれの基準には許容誤差が設定されています。

DEWESoft騒音計および騒音レベルソフトウェアモジュールは、1本のマイクから騒音レベル計測の一般的なパラメータを計算できます。

DEWESoftのハイエンドDAQシステムと組み合わせることで、クラス1騒音計の要件を満たすことができます。

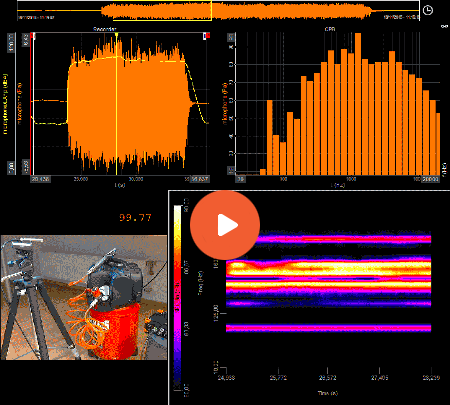

リアルタイム音響解析

DEWESoftの騒音計ソリューションは、信号を解析し周波数領域のデータを出力するために、リアルタイムのオクターブフィルタを提供します。オクターブ解析オプションは、時間ベースのリアルタイムオクターブバンドと1/3オクターブバンド計測を提供します。

さらに1/nオクターブは、1/6オクターブ，1/12オクターブ，1/24オクターブ帯域のスペクトル解析を必要とする要件に合わせて後処理できます。

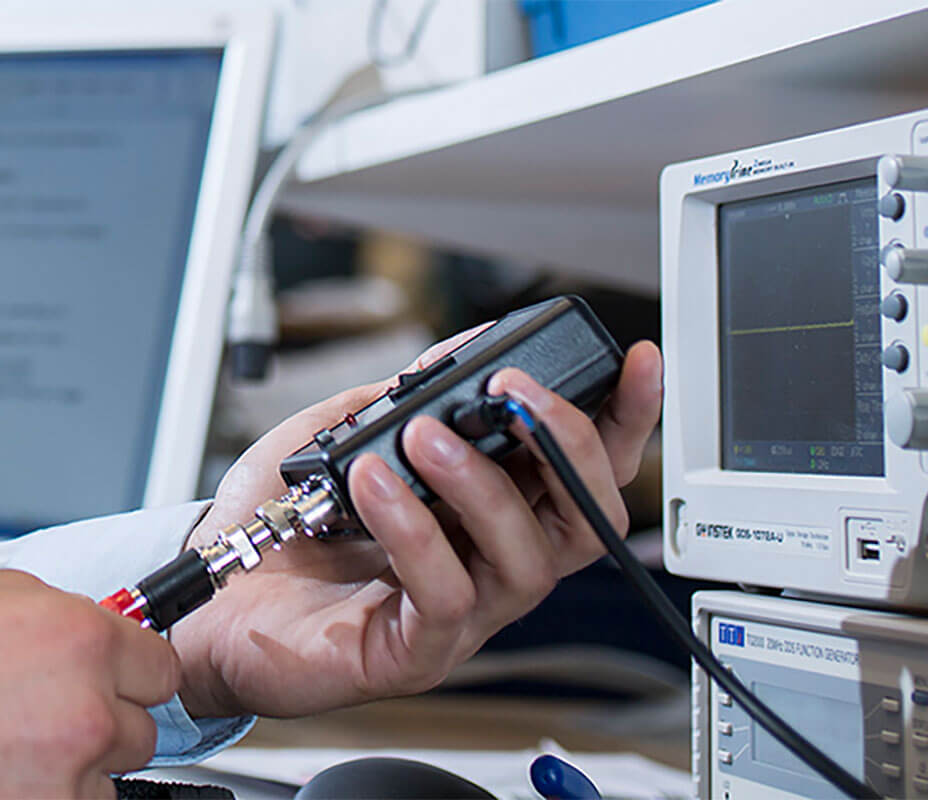

マイクの校正

マイクセンサで科学的な音響計測を行うには、正確なマイク感度を知る必要があります。 マイクの校正は、実施された計測の信頼性を高めます。

校正は装置の寿命とともに変化する可能性があるため、定期的に計測マイクを正確に校正する必要があります。

当社のソリューションでは、収録＆解析ソフトウェアDEWESoftXで、いくつかの異なる方法でマイクを校正できます。

• TEDSによる校正：マイクの感度はTEDSチップに書き込まれており、ソフトウェアがそれを読み取ります。
• 外部マイク校正器を使用：収録＆解析ソフトウェアDewesoft X内のマイク校正器を使用して、マイクの校正を直接行うことができます。
• メーカー校正証明書を使用：マイクのチャネル設定に感度を入力するだけです。

DEWESofはまた、すべての音響センサのために、IEC/ANSI認定の専門的な音響校正も提供しています。

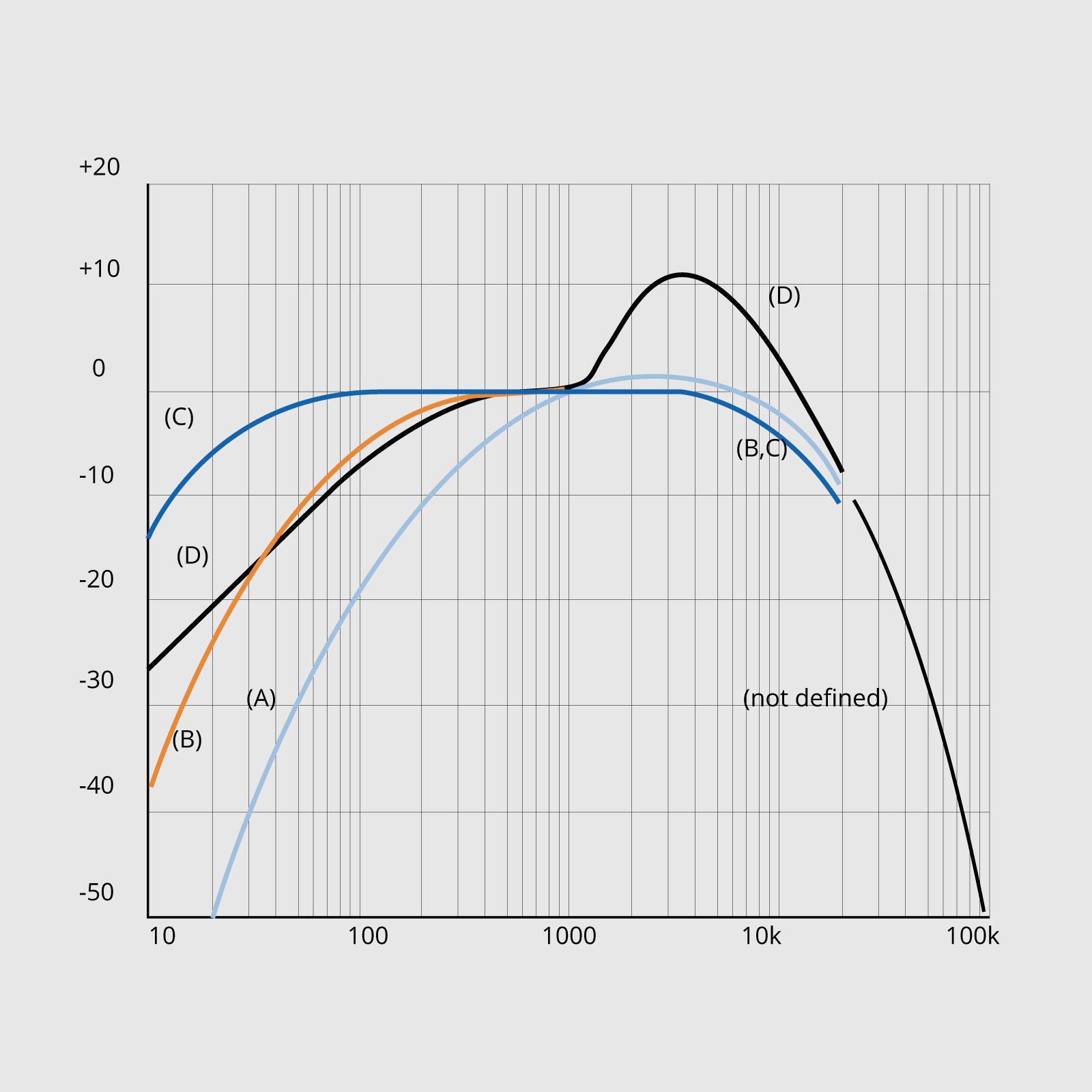

周波数重み付け解析

周波数重み付け騒音計測は、音と音の周波数範囲を測定する便利な方法です。DEWESoftでは、これらの周波数重み付けアルゴリズムをそれぞれ異なるタイプの計測に使用しています。

• A-重み付けは、人間の耳によって知覚される相対的な音量を考慮して、計測された騒音レベルに適用されます。人間の耳は、低音および高音の周波数に対してあまり敏感ではありません。
• B-重み付けは、音楽を聴く目的で使用するのに最適な重み付けです。
• C-重み付けは、高レベルのノイズ測定に使用されます。
• D-重み付けは、IEC 537計測規格に従って高レベルの航空機騒音を計測する際に使用するために特別に設計されました。D-重み付け曲線の大きなピークは、人間が純音とは異なるランダムノイズを聞き取るという事実を反映しており、その影響は特に6kHz付近で顕著です。
• Z-重み付けは、すべての周波数で線形であり、すべての計測値に同じ効果をもたらします。

時間重み付け解析

あらゆるグレードの騒音計を使った騒音レベル計測は、高速、低速、インパルス時間重み付けが可能です。これらの重み付けは、騒音計にアナログメータが搭載されていた時代に遡り、メータの移動速度を定義していました。

• 高速：針が速く動き、素早く変化するノイズを表示します。高速は125ミリ秒の時定数に相当します。
• 低速：針を減衰させてノイズを除去し、読み取りやすくします。スローは1秒間の時定数に相当します。
• インパルス：インパルス時間の重み付けは高速の約4倍速く、立ち上がり時定数は短いですが、立ち下がり時定数はゆっくりです。インパルスの立ち上がり時定数は35ミリ秒、立ち下がり時定数は1.5秒です。

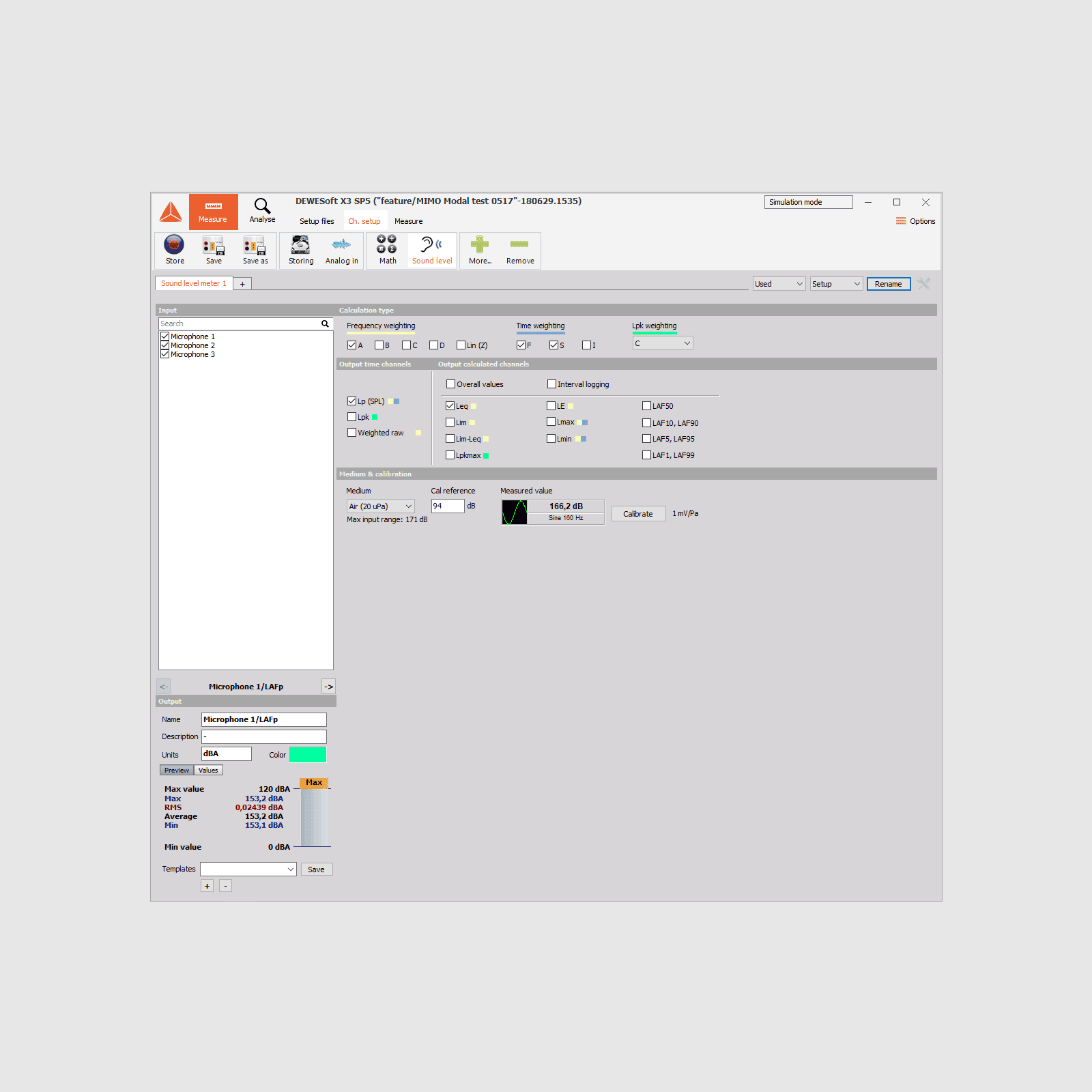

計算されたサウンドパラメータ

DEWESoftの騒音計は、計測中にいくつかのパラメータとチャネルをリアルタイムで計算します。 自動計算の一部をご紹介します。

• 周波数重み付け：LFTp - 時間と周波数で重み付けされた音圧レベル（SPL）は、デシベル（dB）値にスケーリングされています。
• 時間の重み付け
• Lpk重み付け：LLpkpk値は、電流の騒音レベルの最大値を示します。
• 周波数重み付け生値：F 重み付け生値は、音の周波数重み付け時間曲線をパスカル単位で示します。
• 分類された騒音レベル：分類された騒音レベル。計算された各値はクラス分けされ、LAF 1、5、10、50、90、95、99%の各クラスの値を表示するように選択できます。
• Lp（SPL）：時間および周波数で重み付けした音圧レベル（SPL）はdB（デシベル）値にスケーリングされています。
• Lim：この値は音の衝動性を表し、インパルス重み付けされた等価物です。
• LE：周波数重み付けされた音響エネルギーの値です。

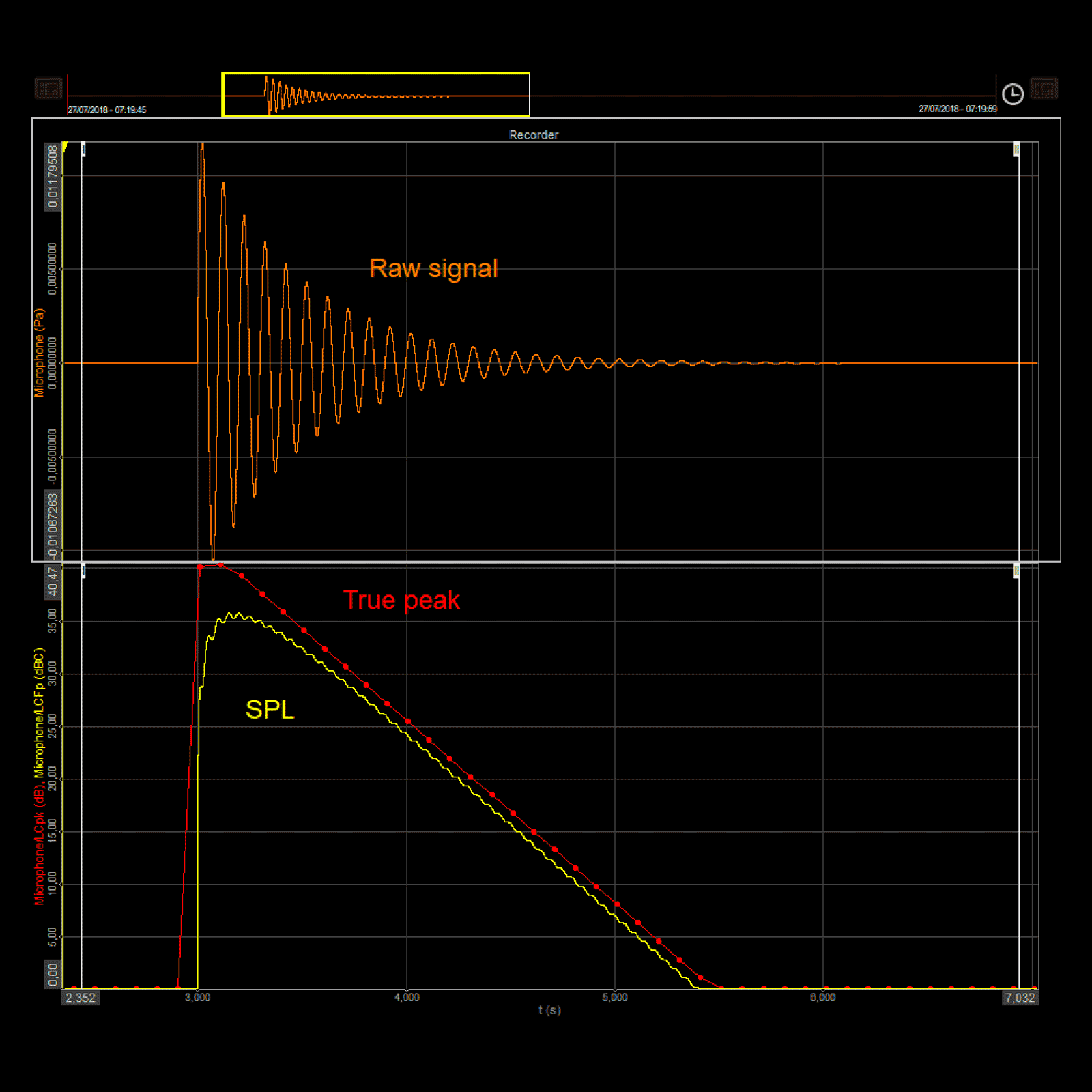

トゥルーピークレベル

トゥルーピークレベルは、入力信号の実際のピーク値をdB（デシベル）で示します。 音圧レベル（SPL）には常に時間重み付けフィルタが含まれており、ピーク値に影響を与えます。

F，S，I のどの時間重み付けを選択しても、音圧レベルはそれほど高い値には達しません。ただし、LCpk は「真のピーク」を示します。
