ターボ機械アプリケーション向けにカスタマイズされた、
精密なローターの動作計測と高度な解析。
DEWESoftの軌道解析は機械の運転効率を向上させ、摩耗を減らし、潜在的な重大な障害の防止に役立つソリューションです。
回転機械の振動データの計測は、多くの潜在的な故障や機械のダウンタイムを検出・防止するための強力な診断ツールです。
軌道解析はローターの動きを調べ、振動の原因となる動きの制限を評価するための理想的な解析ツールです。
部品の早期摩耗を招き、重大な故障を引き起こす可能性のある、回転機械への潜在的な望ましくない損傷を防止します。また、潤滑状態やベアリングの状態を判断するのにも役立ち、機械の動作を最適化できます。
DEWESoftの軌道解析は、マシンの種類に関係なく機能します。
それは発電所であったり、高回転のコンプレッサである可能性があります。
故障や振動をできるだけ少なくして安定した連続運転を行うことは、生産性を最大限に高め、機械を確実に稼働させるために不可欠です。そのためには、回転振動データの計測と解析が重要です。
DEWESoftのオービットアナライザは、収録＆解析ソフトDewesoftXと、非常に柔軟なDAQハードウェア構成が1つになっています。
シンプルなユーザインタフェースにより、迅速な設定，計測，収録，計測結果の解釈，印刷可能なレポートの作成が可能です。
DewesoftXには、回転機械の解析に役立つ以下のような機能もあります。
すべての計測と解析は、同じDAQデバイスとソフトウェアで実行できます。
DEWESoftはこのような包括的なソリューションバンドルを提供します。
本格的なターボ機械解析，簡単なセットアップ，計測データの直感的な表示，業界をリードする計測技術により軌道解析はDEWESoft流に刷新されました。
DEWESoft のオービットアナライザは、研究開発または機械の状態監視を目的として使用することができます。
当社の軌道解析計測結果は、お客様によって何度も実証されています。
計測と解析結果は、Bently Nevada 3500やBently Nevada Adreシステム、OROSオービットゲートシステムなど、業界をリードするソリューションと比較されています。
比較の結果私たちの計測値は、少なくとも業界のベンチマークシステムと同程度の精度があることが証明されました。

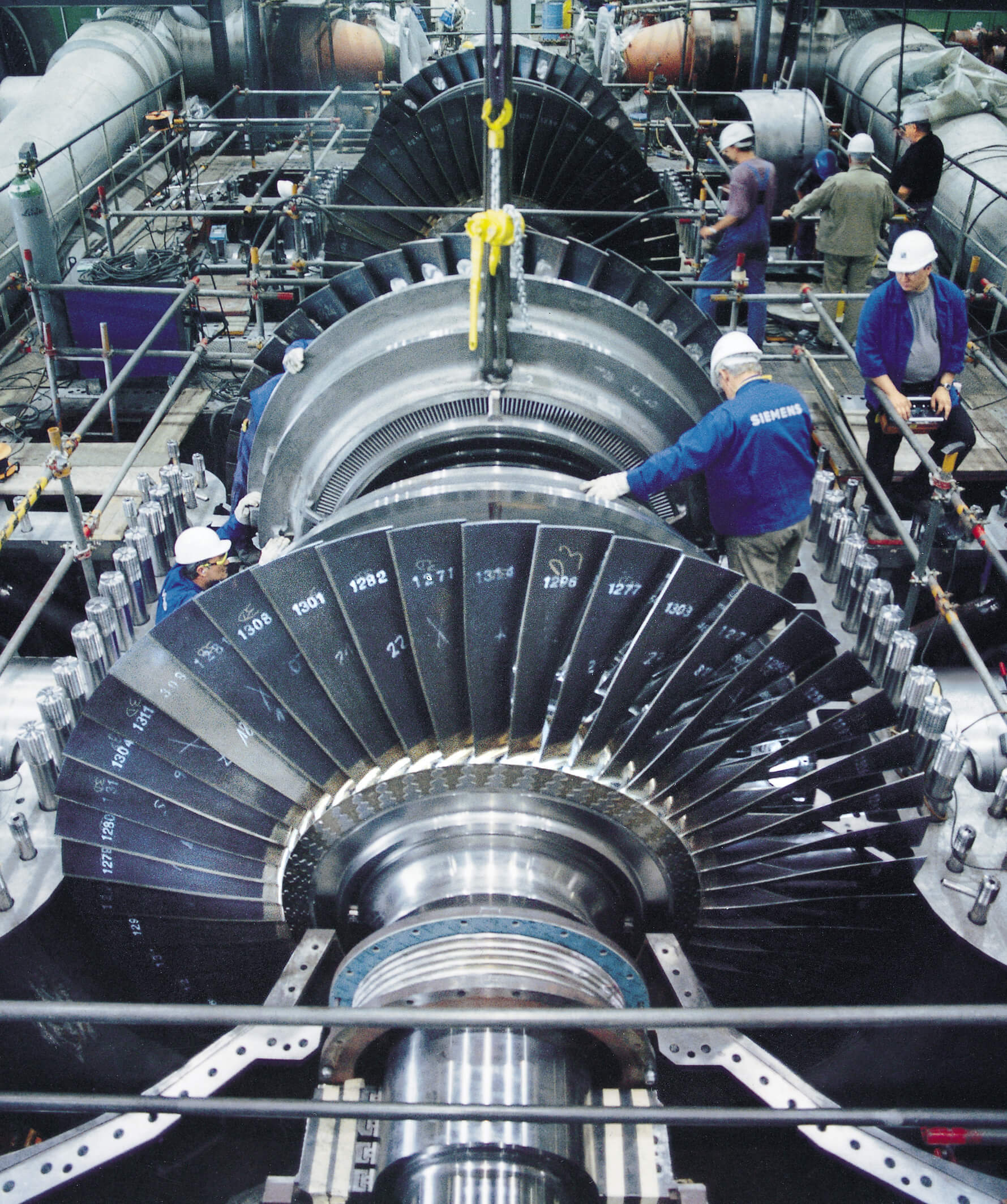

ターボ機械は動作に運動エネルギーを供給し、移動を可能にします。 固体，液体，または気体を、ドライバ，駆動部品，トランスミッションなどを通じて移動させるために、産業プロセスで広く使用されている機能です。

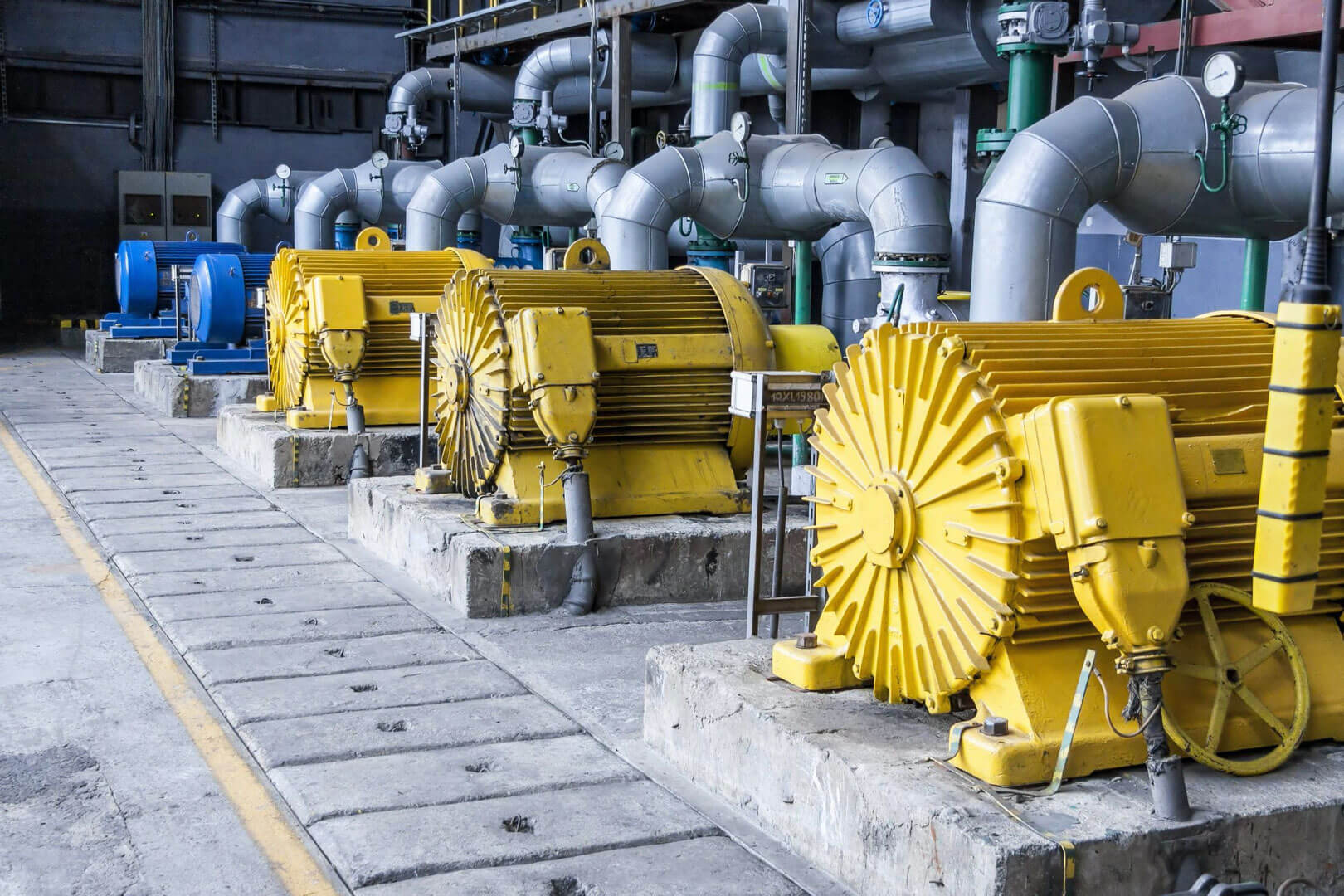

上記の回転機械は、自動車，化学，石油・ガス，金属，HVAC，鉱業などさまざまな産業や、さまざまな発電所に応用されています。
DEWESoftの軌道解析システムは非常に柔軟で、単一または複数のベアリングを同時に計測するように設定できます。入力チャネル数はいつでも拡張可能です。
DAQシステムは、熱電対，RTD，IEPE/ICP®加速度計，ひずみゲージなど、異なるセンサを同時に接続できるように構成することもできます。

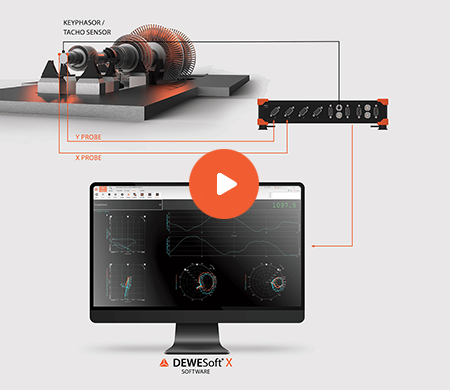

一般的な軌道解析計測システムは、通常以下の要素で構成されます。
オプション
DEWESoftの軌道解析ソリューションは、業界で実績のある解析メトリクスの全セットを搭載しており、以下の計算とグラフ表示をサポートしています。
より詳細な振動解析のために、他のDEWESoftモジュールを計測構成に追加できます。 FFTやオーダートラッキング解析と組み合わせて、長期的な機械状態のモニタリングや詳細なターボ機械解析のサポートを追加できます

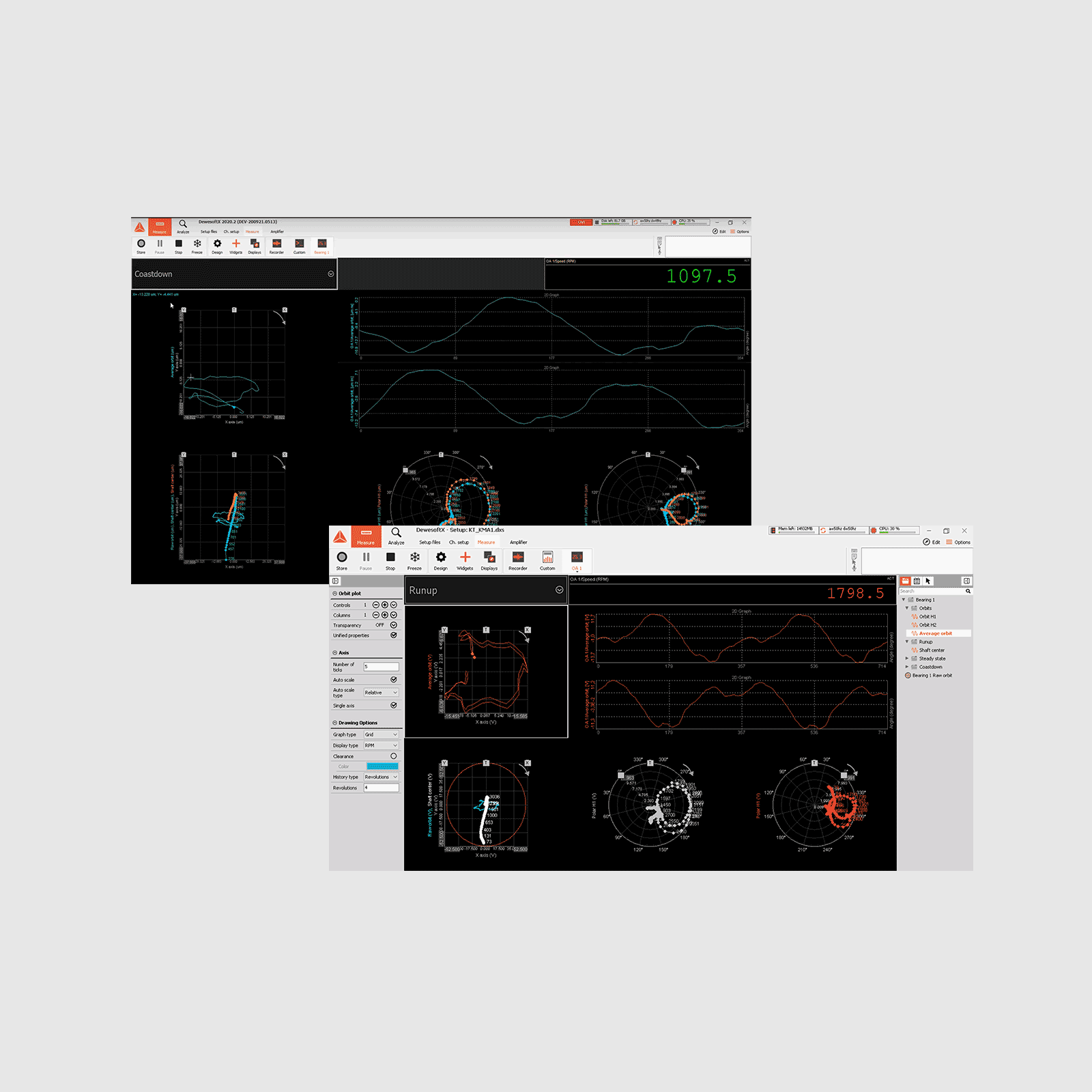

軌道解析モジュールには、リアルタイムのデータ視覚化のための表示ウィジェットのプリセットが付属しています。画像は、定義済みの軌道解析画面を示しています。軌道解析では、以下の特定の表示ウィジェットが利用できます。
正確な解析と結果の表示には、指定された一連のウィジェットが必要です。
ウィジェットはリアルタイムでカスタマイズして、軌道解析で使用される標準的なパラメータの組み合わせを表示できます。
レコーダ，デジタル／アナログメータなどの標準的なビジュアルディスプレイも、デフォルトでソフトウェアに含まれています。
温度，CANバス，変形，振動などの入力を簡単に追加し、同じ画面に表示できます。
生の軌道はグラフ上のオレンジ色で表示され、クリアランス円はターコイズ色で表示されます。

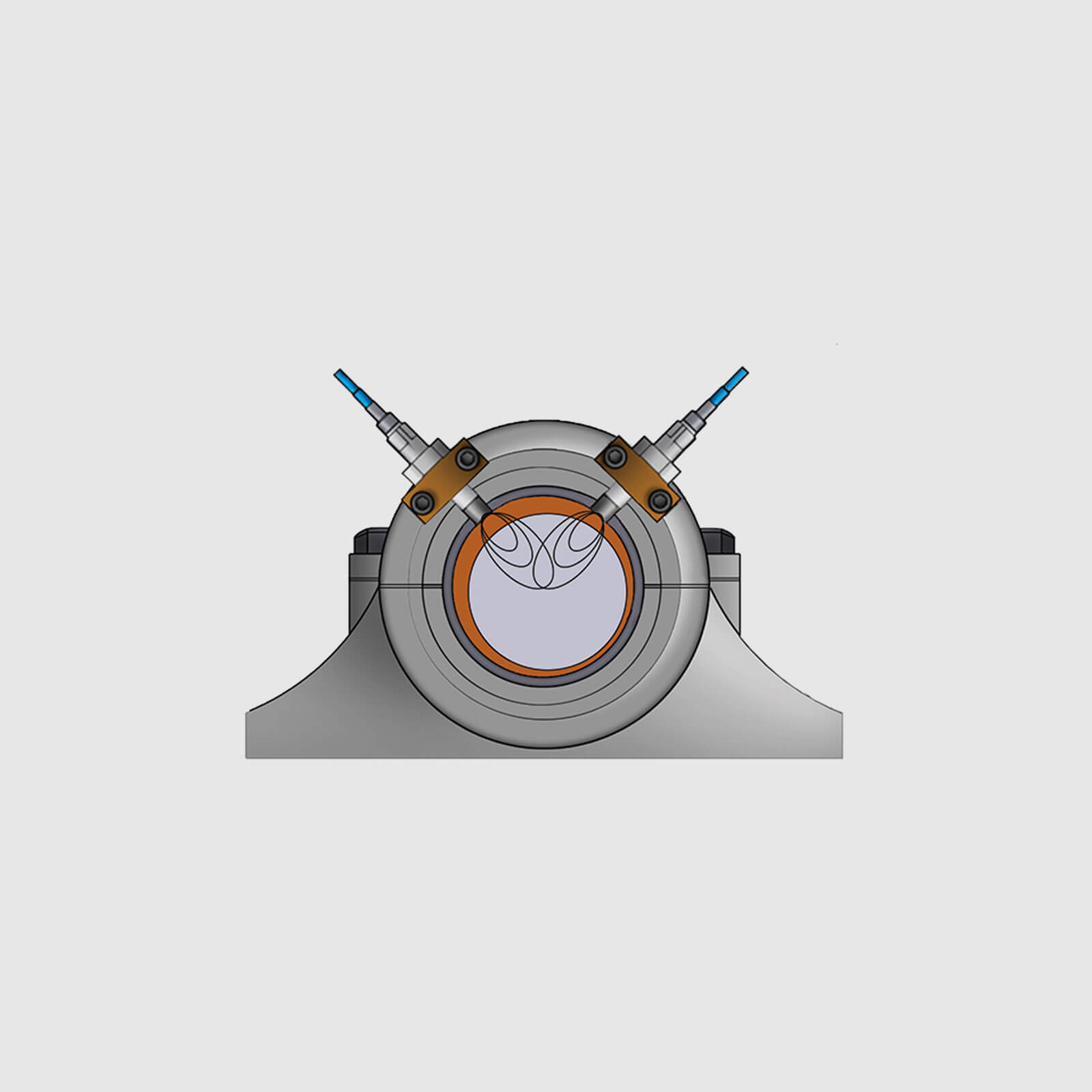

XとYは近接プローブの位置を示し、Tはタコの位置を示します。
回転方向もグラフ上に矢印で示されています。
シャフトの中心線の動きとクリアランス円内の RPM を白色で示します。

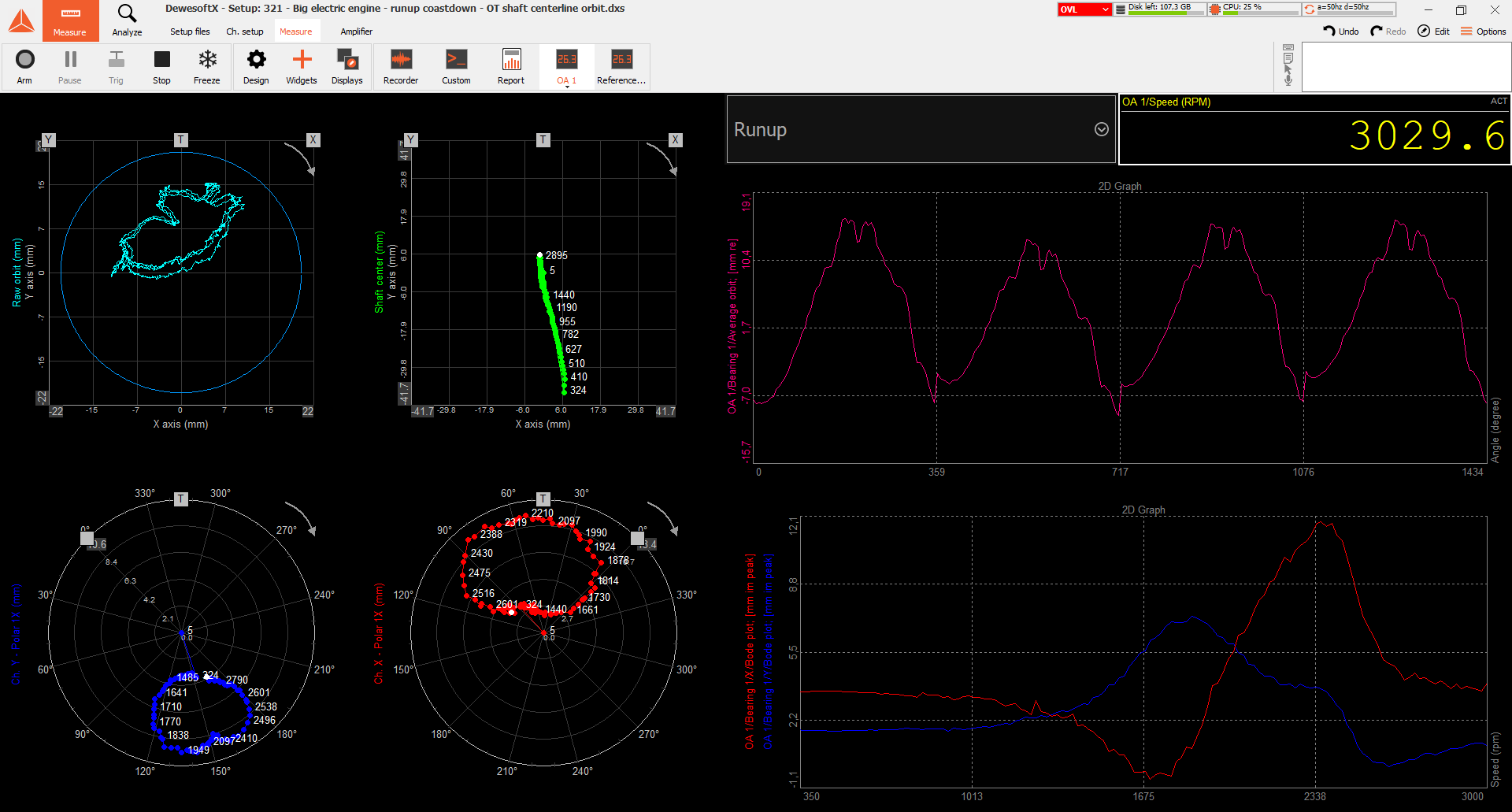

フルモーショングラフでは、シャフトの中心線， クリアランス円， 生の軌道を同じウィジェットに表示します。
平均軌道はグラフ上でターコイズ色で表示され、 クリアランス円は青色で表示されます。
XとYは近接プローブの位置を示し、Tはタコの位置を示します。
回転方向もグラフ上に矢印で示されています。
上の表示ウィジェットは、フィルタリングされた軌道の例を白、ターコイズ、オレンジで表示しています。 特定の軌道は次のとおりです。
特定の回転数での位相と振幅（変位）を極平面で表示するシングルディスプレイ。
位相と振幅を表示するために利用可能なさまざまなデータを含む複合チャネルのウィジェットを表示します。
次数 対 回転数、FFT 対 時間の両方のウォーターフォールがサポートされています。 この画像は、速度のデジタル表示を追加した、次数のウォータフォール対回転数の表示例です。

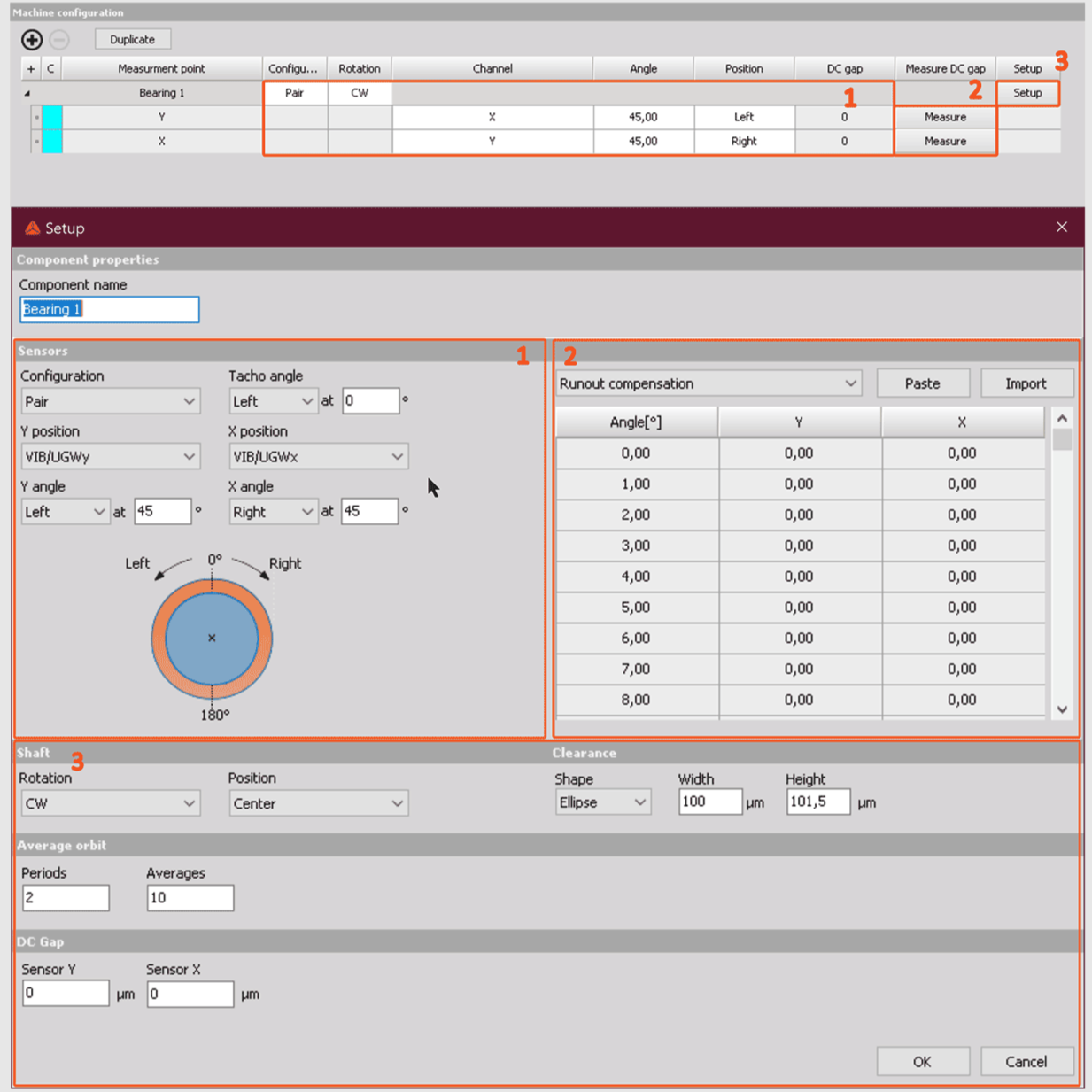

DEWESoftの軌道解析モジュールは、シンプルな機械と軸受の構成を提供します。
マシン構成のセットアップは、さらにサブセクションに分類できます。
マシン構成
ベアリング構成
DEWESoftのオービットアナライザは、ほとんどの近接プローブと互換性があります。ほとんどの場合、既存の近接プローブを使用できます。
Micro-Epsilonプローブの使用をお勧めします。これらのプローブのほとんどは、別電源を必要とせず、当社のデータ収録LV信号調整モジュールに直接接続できます。プローブは当社の信号アンプから直接バイパワー供給されます。
Bently Nevadaの近接プローブを統合できますか？
はい。お客様のシステムに応じて、調整済み信号 （3500）に接続するか、LVモジュールの電源を使用してプロキシミタに直接接続することができます。
DEWESoftの軌道解析ソリューションは、他のソリューションと比較して非常に魅力的な価格を提供しています。
ハードウェアやソフトウェアの価格が安いだけでなく、保守契約料やその他の隠れたコストもかかりません。
当社のソフトウェアライセンスポリシーでは、新機能やバグ修正を含むソフトウェアアップデートを無料で提供しています。
軌道解析は機械状態監視の標準コンポーネントであり、DEWESoftの機械状態監視ソリューションの他の機能と組み合わせることができます。
どのようなパラメータを計測し、観察できるのでしょうか？
どのような障害を検出できるのでしょうか?
時間を節約するために複数のセンサを取り付け、同じセットアップ内で複数のマシントレインを並行して計測および監視できます。これは、複数のマシントレインを同時に監視し、解析する場合に非常に便利です。
構成は単一のインスタンスを使うのと同じくらい簡単です。複数の軌道解析インスタンスを使用する場合でも、個々のマシン トレイン内で任意の数のベアリングを定義できます。
モジュール式データ収録システム
ポータブルデータ収録システム
コンパクトな中～高チャネルのデータ収録システム
強力なデータ処理コンピュータとSSDデータロガー

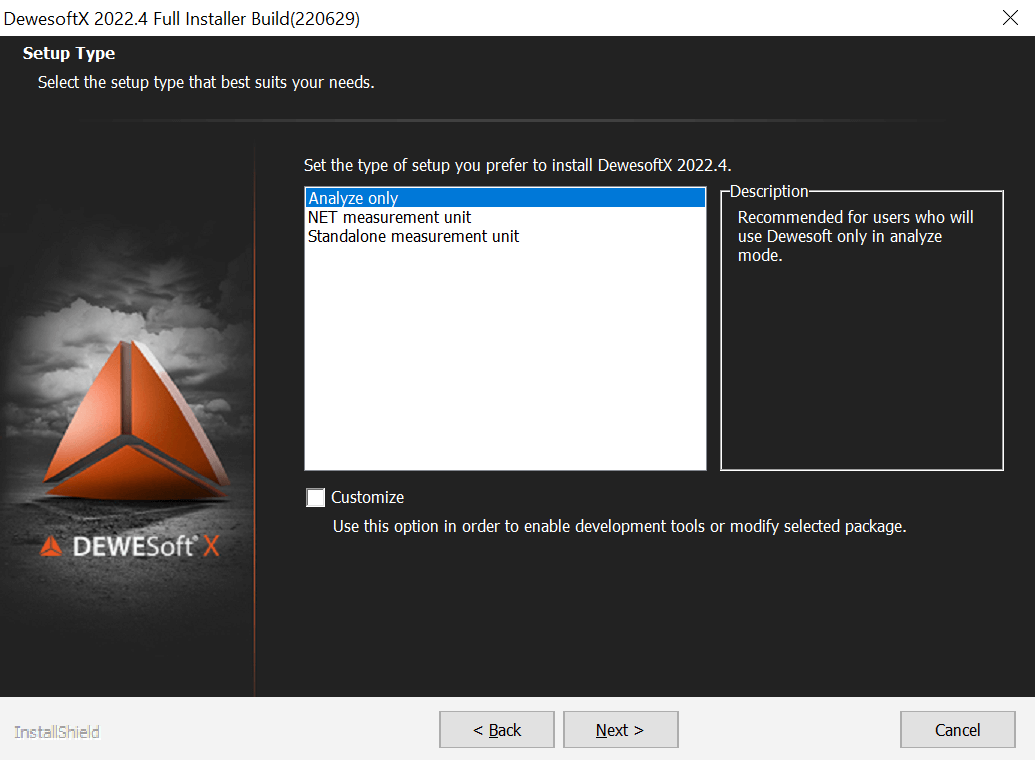

収録解析ソフトウェア
