オクターブバンドアナライザ

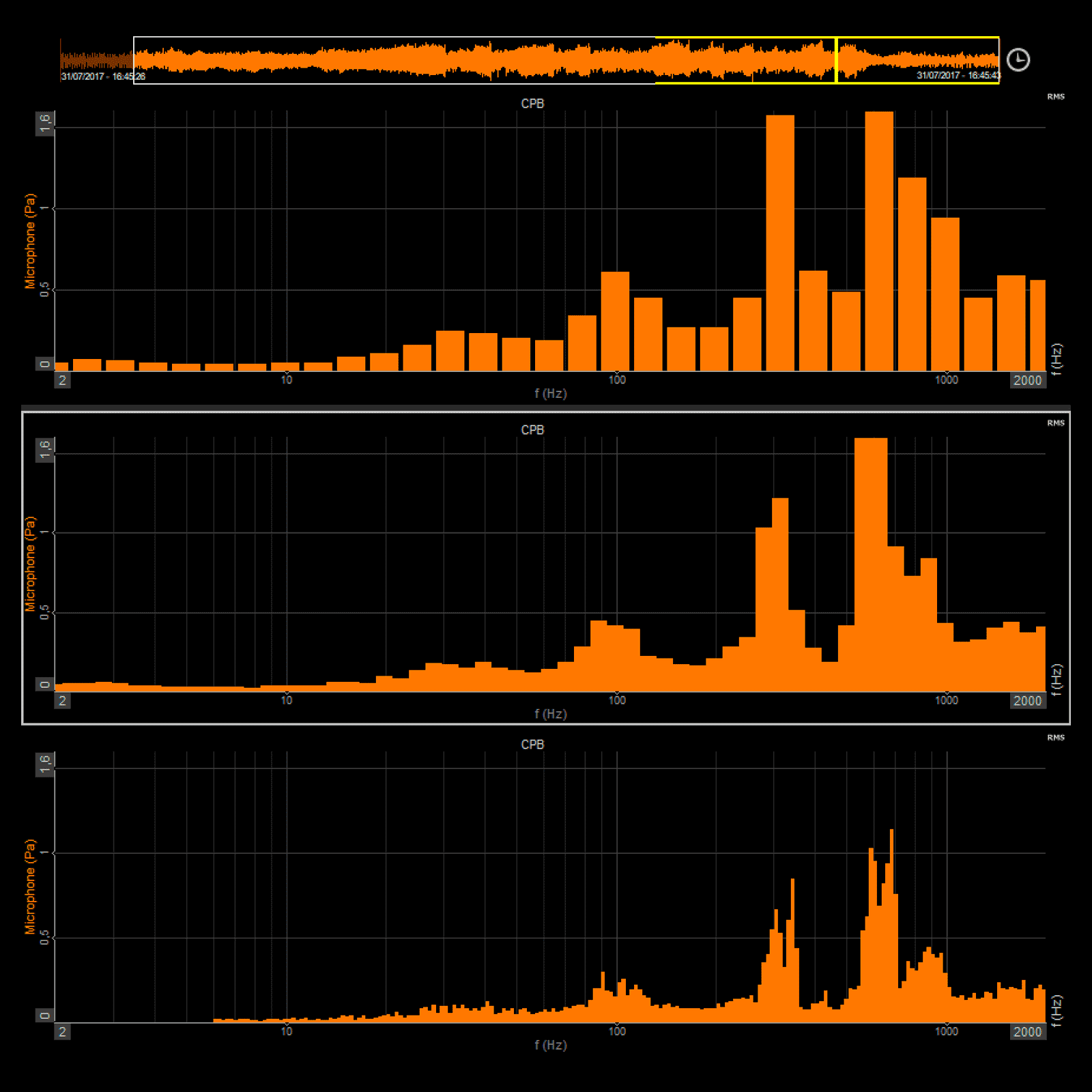

一定の割合の帯域幅(CPB)

CPBフィルタは、帯域幅が中心周波数に対して一定の割合のフィルタです。
各フィルタの幅は、対象範囲内のフィルタの位置に応じて定義されます。フィルタの中心周波数が高いほど、帯域幅は広くなります。

最も広いオクターブフィルタの帯域幅は1オクターブです。多くの場合、より小さな帯域幅に細分化されたものが使用されます。このフィルタは、しばしば 「一定の割合の帯域幅 」フィルタと表示されます。 1/1オクターブフィルタの帯域幅は、中心周波数の70％近くです。最もポピュラーなのは、おそらく1/3オクターブの帯域幅を持つフィルタです。利点のひとつは500Hz以上の周波数帯域幅が、人間の聴覚系の周波数選択性によく対応していることです。 DEWESoftは最大1/24オクターブまでの帯域幅をサポートしています。

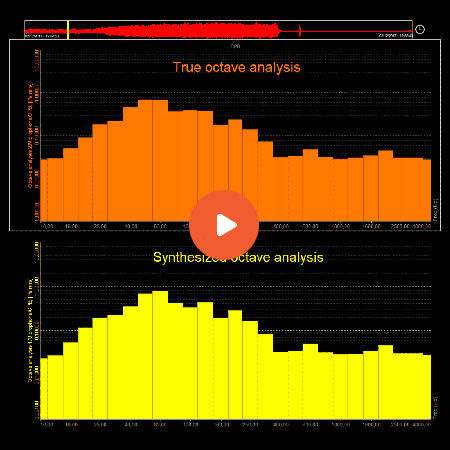

計算原理

トゥルーオクターブ(ANSI、IEC)

アナログオクターブアナライザと同様のフィルタセットを使用します。主な利点の 1 つは、入力データの動的な挙動を実際に確認できることです。

合成

FFTをベースとして計算され、FFTが計算されるたびに更新されます。

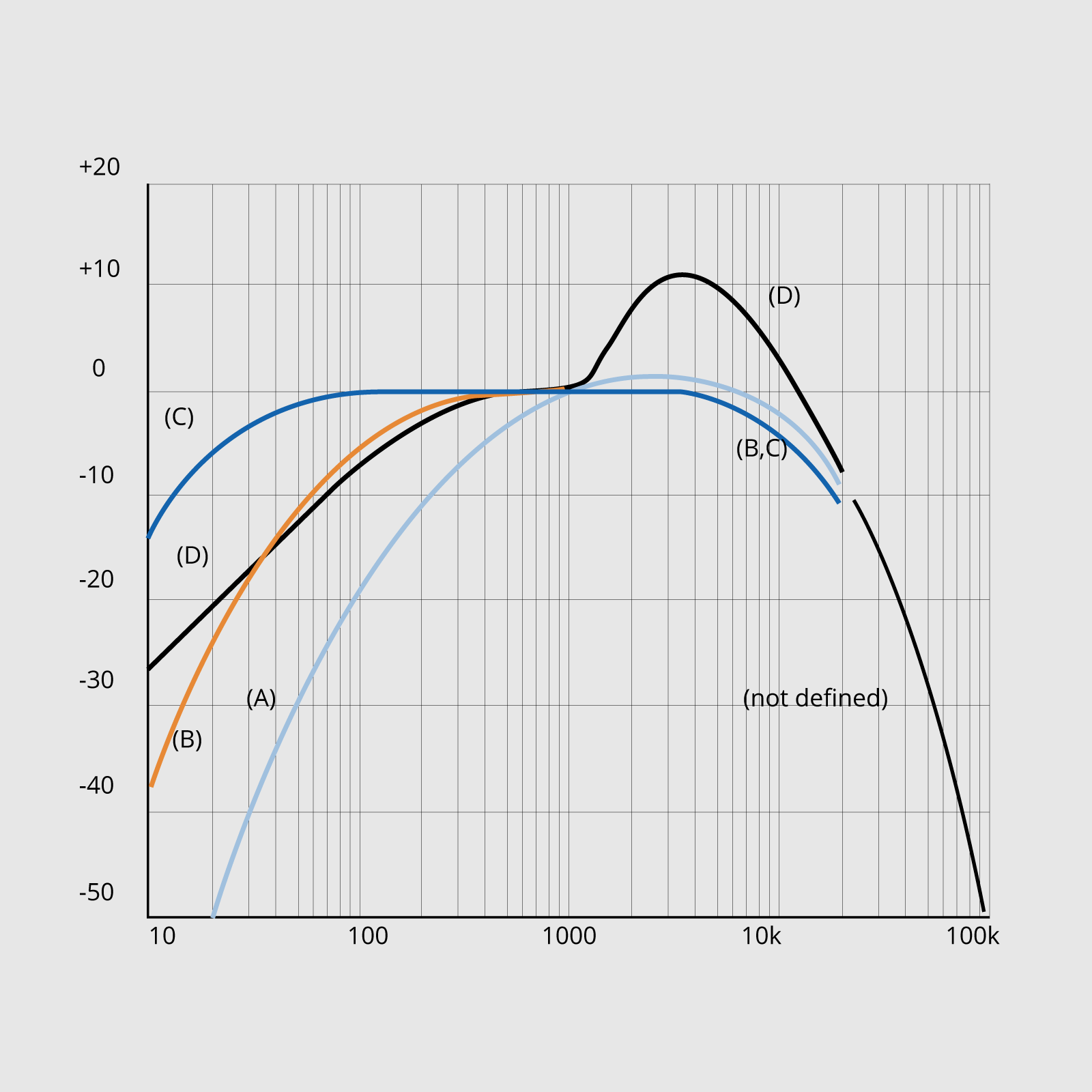

周波数の重み付け

周波数の重み付け騒音計測は音を計測する標準的な方法であり、さまざまな種類の計測にそれぞれの周波数の重み付けを使用しています。

• A-重み付けは、人間の耳で知覚される相対的な大きさを考慮するために、計測されたサウンドレベルに適用されます。人間の耳は、低音域と高音域の周波数に対してあまり敏感ではありません。
• B-重み付けは、音楽を聴く目的で使用するのに最適な重み付けです。
• C-重み付けは、高レベルのノイズ計測に使用されます。
• D-重み付けは、IEC 537計測規格に従って高レベルの航空機騒音を計測する際に使用するために特別に設計されました。D-重み付け曲線の大きなピークは、人間が純音とは異なるランダムノイズを聞き取るという事実を反映しており、その影響は特に6kHz付近で顕著です。
• Z-重み付けは、すべての周波数でリニアであり、すべての計測値に同じ効果をもたらします。

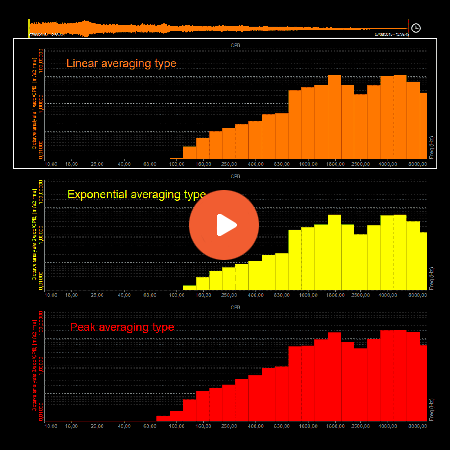

平均化タイプ

平均化は、より安定した結果を得るために使用されます。
次の3つの平均化モードがあります。

• リニア平均 - 各FFTは同じようにカウントを行う
• 指数平均化 - FFTの重要性は時間とともに低くなる
• ピークホールドの平均化 - 最大の結果のみが保存され表示される
