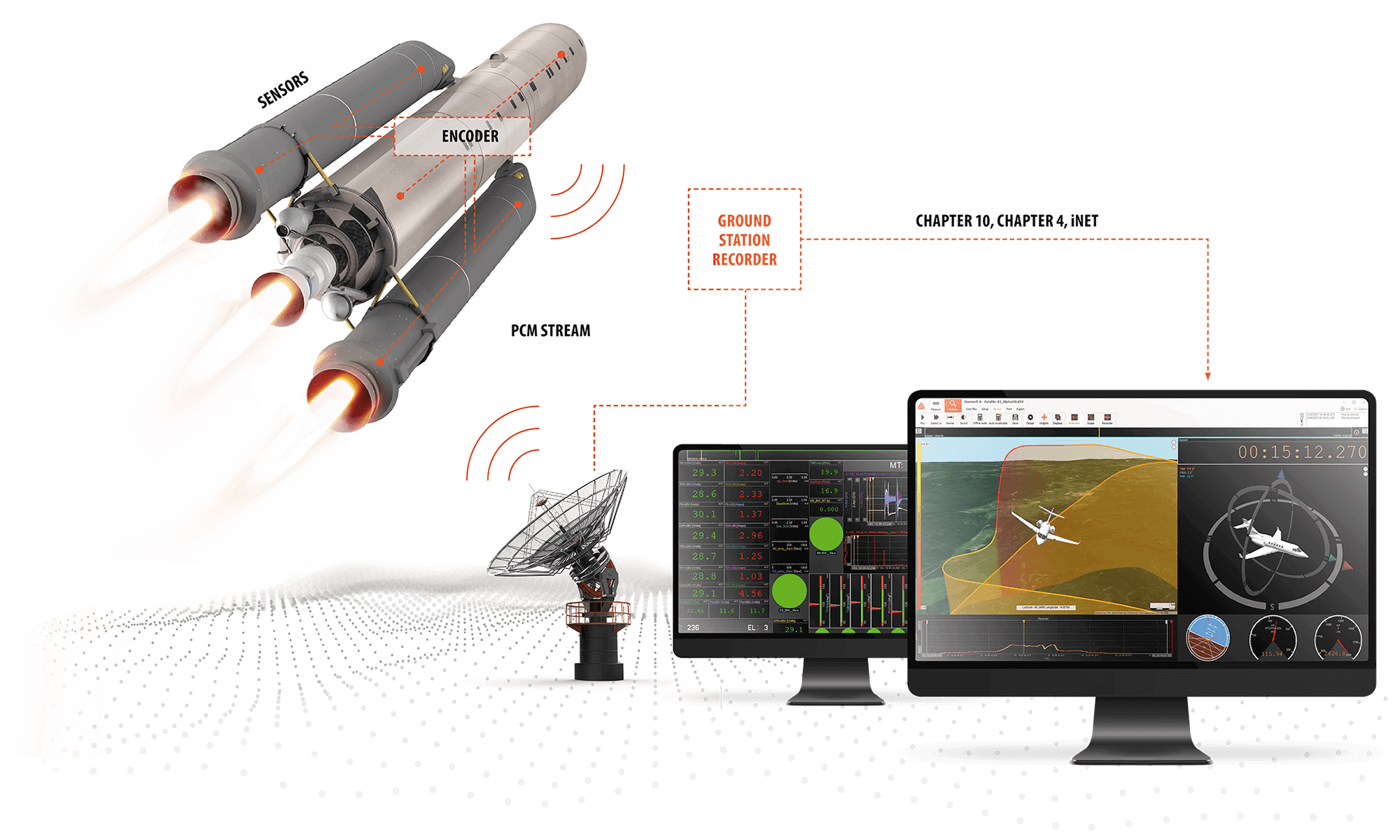

地上局テレメトリ

独自のテレメトリソリューション

DEWESoftにはテレメトリ市場とインタフェース可能な様々なデータ収録ハードウェアがあり、収録＆解析ソフトウェアDewesoftXを使用することで、あらゆるテレメトリデータレコーダからIRIG106 Chapter10データをイーサネット経由でリアルタイムに、または事前に記録されたChapter10ファイルを読み込んでデコードすることができます。

Dewesoft Xが現在の市場で他に類を見ないのは、標準的なアナログデータ収録ソリューションとテレメトリデータ，航空機バスデータ（PCM，ARINC 492，MIL-STD-1553，iNet），ビデオ，その他多くのデータを組み合わせることができる点です。

エンジニアにとってこれは大きなメリットであり、柔軟性，使いやすさをもたらし，さまざまなソリューションに対して1つのソフトウェアだけを習得するための時間を節約します。

複数のデータソースの同期

DEWESoftのソリューションは、完全に同期された複数のデータの収録，保存，可視化，解析を可能にします。

• Ethernet - IRIG 106 Chapter10パケット（PCM，アナログ，ビデオ，ARINC -429，MIl-1553，シリアル）およびカスタムイーサネットパケット
• PCM - IRIG 106 データ
• iNet - iNETネットワークパケットプロトコルを使用してデータをキャプチャおよびデコード
• アナログ - ひずみ，振動，音，電圧，電流，RTD，熱電対などのアナログセンサ
• Bus データ - MIL-STD-1553，ARINC-429，CANバス，XCP，Flexray，OBDII，J1939
• ビデオ - 低価格Direct Xカメラ，中速600 FPSカメラ，高速100 000 FPSカメラ，赤外線サーマルビジョンFLIRカメラ
• デジタルI/O - デジタル入力，デジタル出力，カウンタ，エンコーダ
• ポジショニング - 10Hz GPS，100Hz GPS，慣性計測ユニット，Xsens，Adma Gyroプラットフォーム

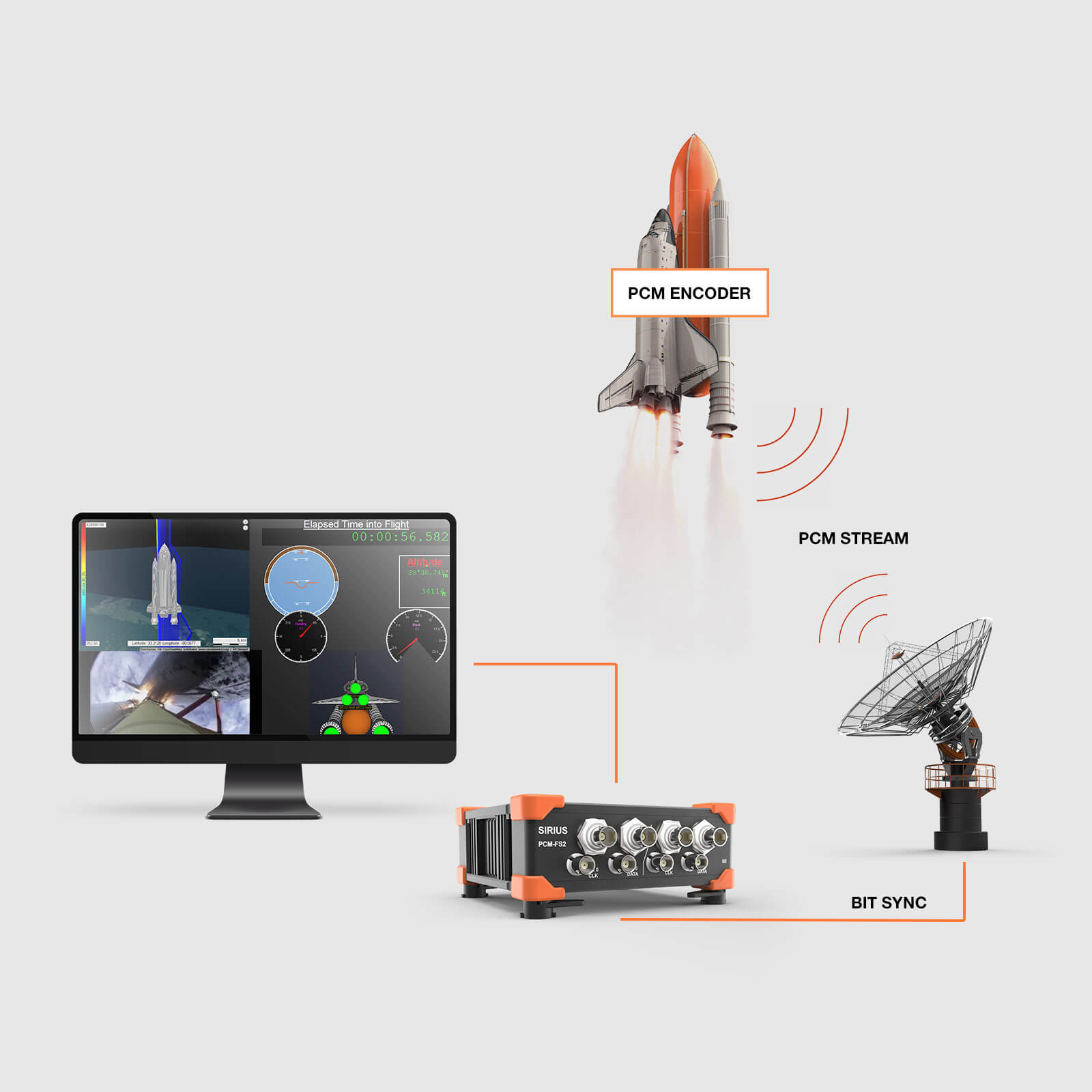

IRIG Chapter 4 PCM

DEWESoftのハードウェアとソフトウェアは、テレメトリ IRIG Chapter 4 PCM 準拠のデータインタフェースからのデータをインタフェースし、デコードし、視覚化できます。

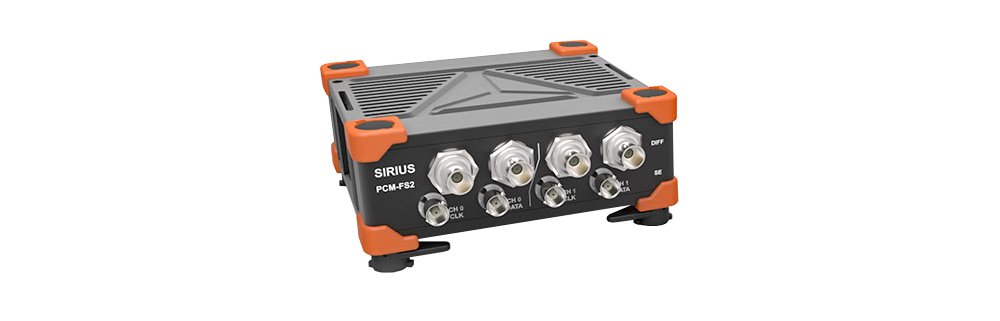

PCM-FS2: PCMテレメトリフレーム同期

DEWESoftのPCM-FS2計測器は、最大40MBit/秒のデータレートを持つデュアルフレーム同期IRIGクラスIIデコミュテータです。

ソフトウェアデコム

ソフトウェア デコミュータは、通常のコミュテート、スーパーおよびサブコミュテートパラメータ、埋め込みフレーム、デコミュータの高速スイッチングなど、あらゆるデコード機能を提供します。

業界標準

DEWESoftデコムは、フライトレコーダや地上機器の主要ベンダとの緊密な協力の結果、世界中の最先端のテレメトリラボで広く使用されています。

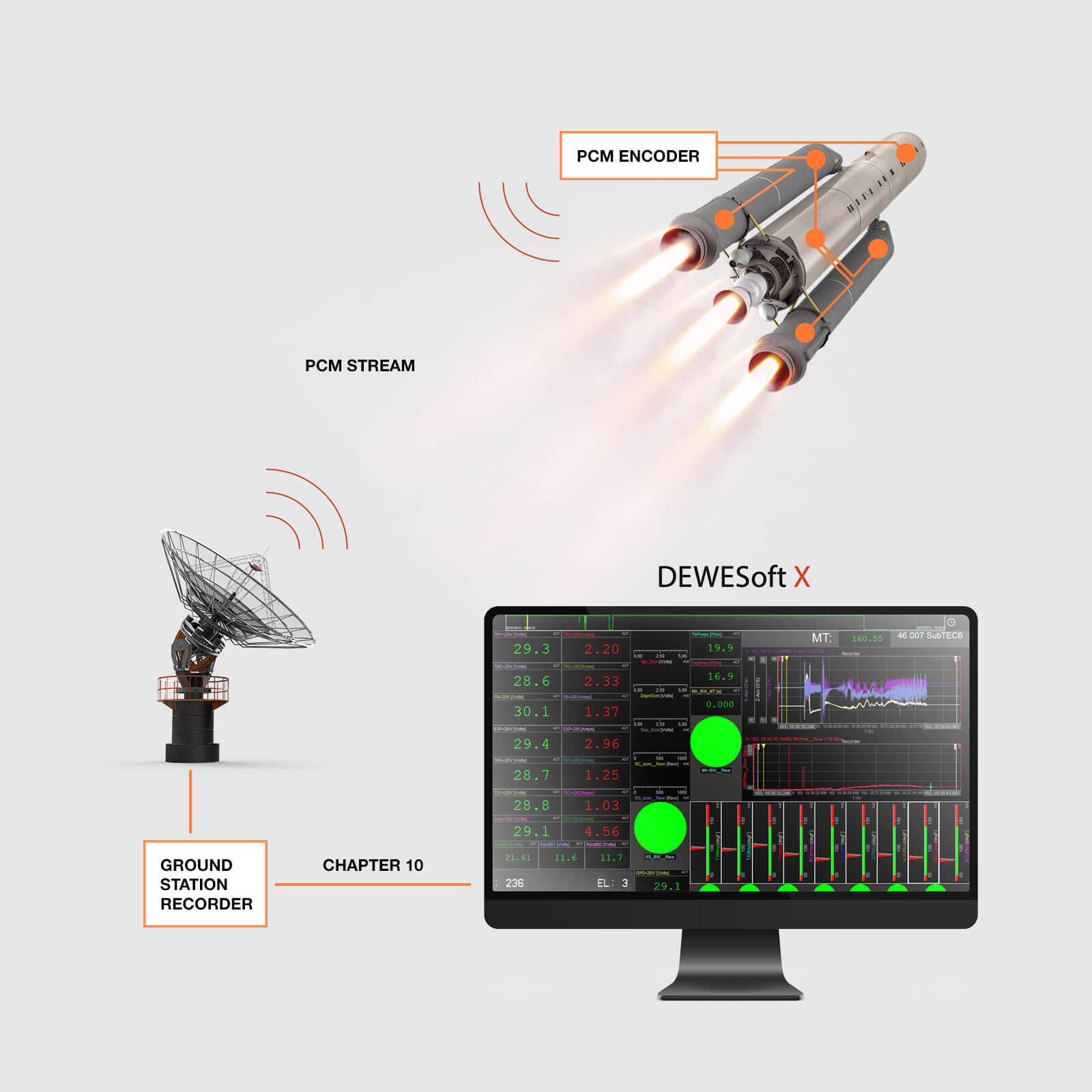

IRIG 106 - Chapter 10 地上局

DewesoftX は IRIG 106 Chapter 10 のデータを完全にデコードし、視覚化、解析ができ、次のもので構成されるテレメトリデータインタフェースのイーサネットパケットのリアルタイムの標準入力フォーマットを利用します。

• PCM データ (アンパック，パック，スループット)
• MIL-1553 および ARINC-429 バスデータ
• 最新のテレメトリ規格によるiNETデータ記録
• ビデオ
• Ethernet とUARTチャネル
• アナログ
• Ethernetデータ
• TMATS (セットアップ チャネル)
• タイミング（絶対時間）

スループットパックモードとアンパックモードでデータを記録できるため、ユーザに柔軟性を与え地上局用のオールインワン処理および記録パッケージを提供します。Chapter10ファイルの再生も可能です。データはフレーム同期され、切り離されます。これにより地上局全体を占有することなく、Chapter10ファイルを再生および処理できる。

生データ

DEWESoftのシステムは常に生データを保存し、オフラインでのデータ処理と視覚化のための最適な可能性を残します。

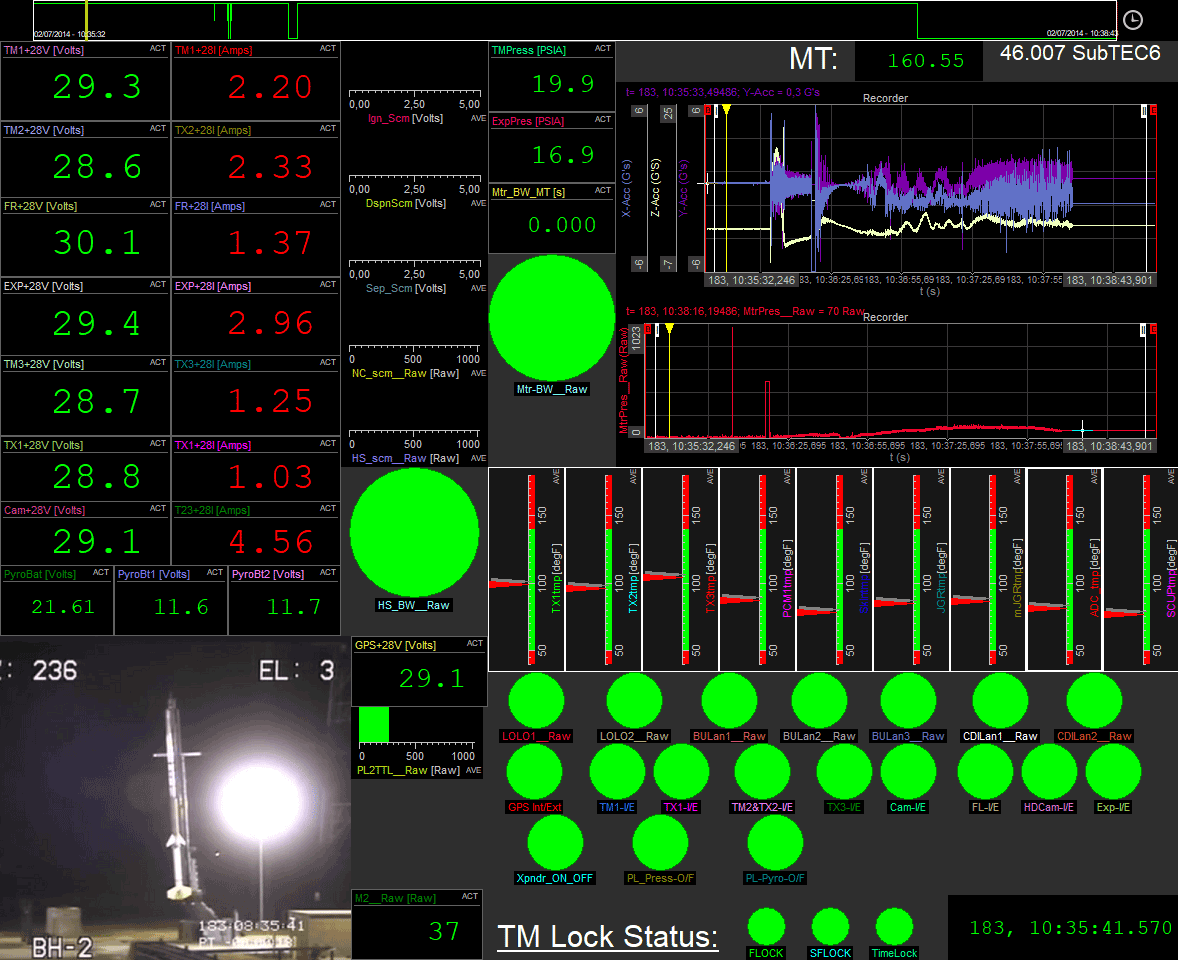

リアルタイムのデータ可視化

収録＆解析ソフトウェアDewesoftXには、入力されたデータを視覚化するためのビジュアルディスプレイがあらかじめいくつか用意されています。画面上にビジュアルディスプレイをドラッグ＆ドロップし、ビジュアル化したいデータチャネルを選択するだけです。ビジュアルスクリーンのパラメータを変更すると、リアルタイムで表示およびレンダリングされます。

様々なビジュアル表示が可能です。データレコーダ，スコープ，FFT，2Dおよび3Dグラフ，アナログおよびデジタルメータ，GPSマップ，人工水平線，地理マップ，その他さまざまなディスプレイが用意されています。すべての機器は、ニーズに合わせて設定・カスタマイズが可能で、すべての変更はリアルタイムに確認できます。

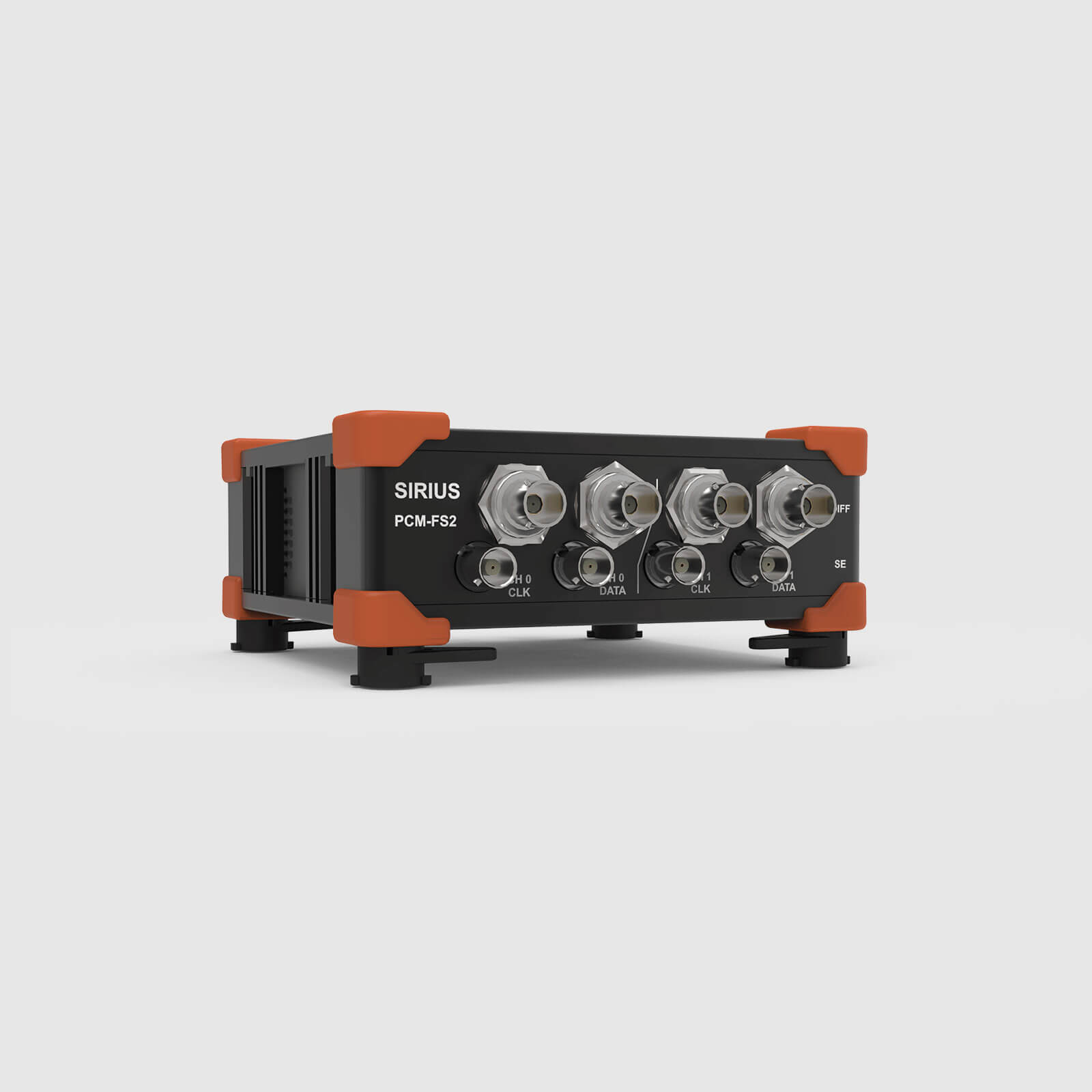

PCM-FS2 フレーム同期ボックス/PCMエンコーダ

フレーム同期

PCM-FS2はフレーム同期デバイスであり、プラットフォームに依存しないソリューションで 2 つの 40 Mbps クロックとデータ ストリームを可能にします。フレーム同期ボックスは、2つの独立したデータストリームを1つのシステムで受信できます。複数のユニットをデイジーチェン接続することで、チャネル数を増やすことができます。

フレーム同期ボックスは、飛行ラインの点検用にノートパソコンと一緒にバックパックに入れて持ち運べるサイズです。ポータブルコンピュータやSIRIUS DAQシステムとSBOXと組み合わせることで、このソリューションは航空機内でテレメトリデータを処理し、パイロットにリアルタイムでテレメトリデータを視覚的に表示できます。これにより、エンジニアはミッションの要件を解決するための高い柔軟性を得ることができます。

PCMエンコーダ

PCM-FS2は、DEWESoftのハードウェアアナログデータ，Chapter10，シミュレーションデータ，その他のデータソースからリアルタイムで最大40MBit/秒のデュアルPCMエンコーダとしても使用できます。

NASAテレメトリ

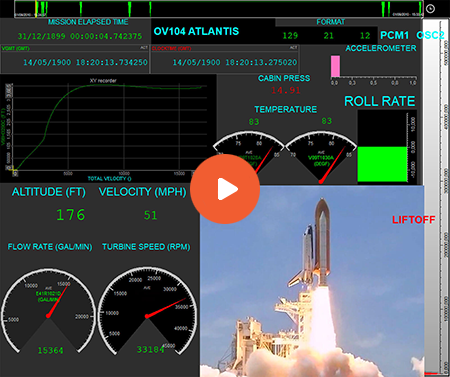

NASAケネディ宇宙センターからの "Telemetry done right "ビデオをご覧ください。

右の画像はケネディ宇宙センターの記録再生システム（RPS）です。RPSグループは現在、商業パートナーシップ，コンサルティング，新規インストール，打ち上げシステム，テレメトリ処理のサポートを行っています。

システム全体がデジタル化されており、DEWESoftのテレメトリーシステムによってバックアップされています。
