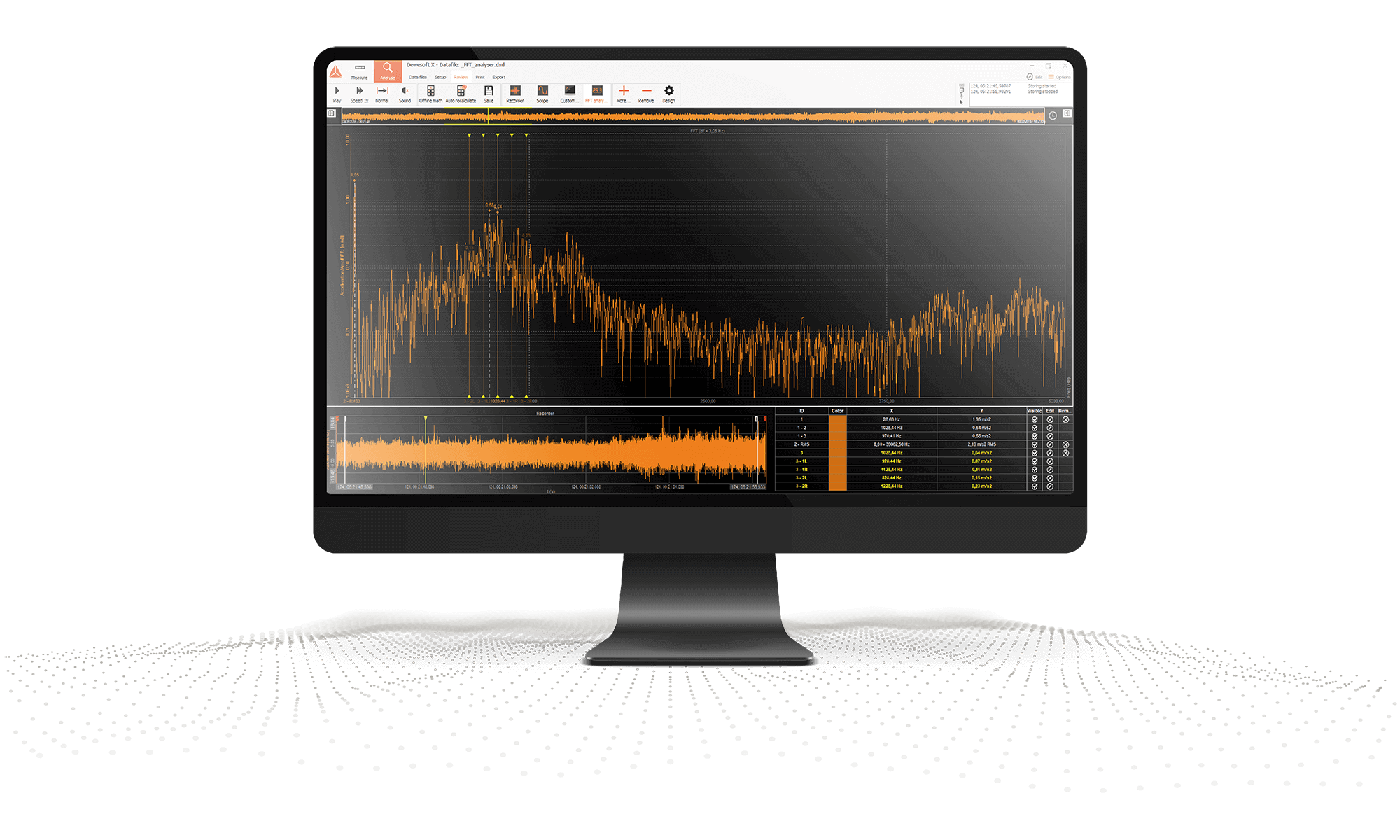

DEWESoftのFFTスペクトラムアナライザにはすべてがあります。最高のパフォーマンス。無制限の入力チャネルでのリアルタイムFFT解析。高度なカーソルやマーカ機能。自由に選択できる高いライン解像度。柔軟な平均化。詳細な周波数解析のための高度な機能。そしていつも通り、シンプルな構成と直感的なユーザインタフェースが機能セットを完成させています。

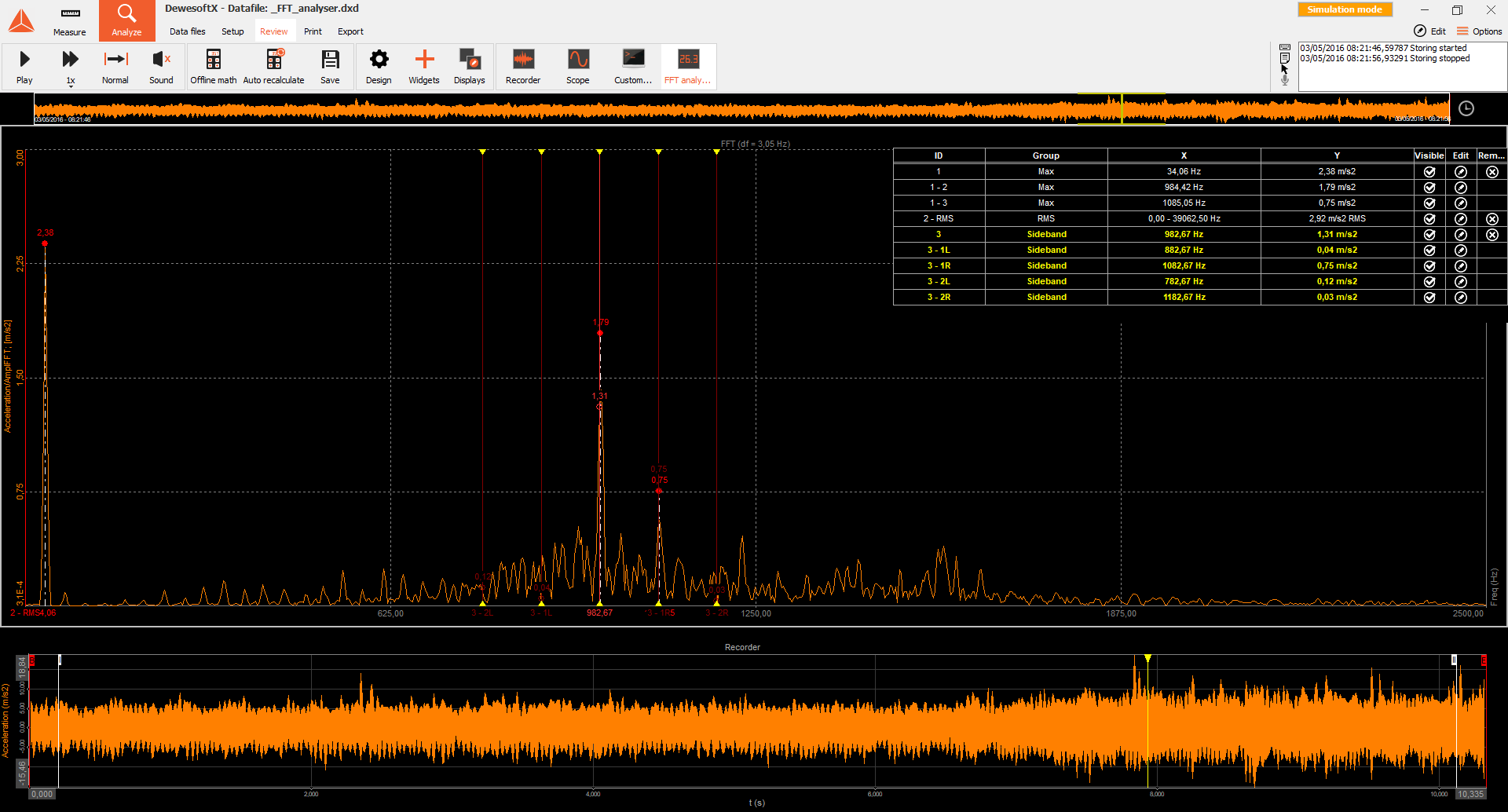

DEWESoftのFFTスペクトラムアナライザは、高度な平均化、選択可能な分解能（64.000ライン以上）、帯域幅の直接指定（0.01Hzなど）など、スペクトル周波数解析のための主要機能を備えています。複数のチャネルを1台のFFTアナライザでリアルタイムに表示および解析可能。FFTデータの比較も簡単にできます。
DEWESoftのFFTアナライザは、計測中にリアルタイムで直接オンライン周波数スペクトル解析を行うことも、保存されたデータをオフラインで周波数解析することもできます。
左のビデオで概要をご覧いただき、当社のスペクトラムアナライザが高性能で柔軟なスペクトラムアナライザである理由を確認してください。
FFT解析は、1 つ以上のアプリケーション領域にわたって信号解析を実行する際に、最もよく使用される手法の 1 つです。FFTは信号を時間領域から周波数領域に変換します。FFTは高速フーリエ変換の略称です。
FFT解析を使用すると、時間領域のデータを検査する場合よりもはるかに多くの信号特性を調べることができます。周波数領域では信号特性は独立した周波数成分によって記述され、時間領域ではすべての特性の合計を含む1つの波形によって記述されます。
周波数領域での計測データの検査は、多くの場合、信号の解析やモニタリングの主要な部分です。さまざまなセンサからのデータは、問題解決，設計の最適化，プロトタイプのテスト，機械の監視，その他以下に挙げるような多くの仕事をするために、ほぼすべての業界で使用されています。

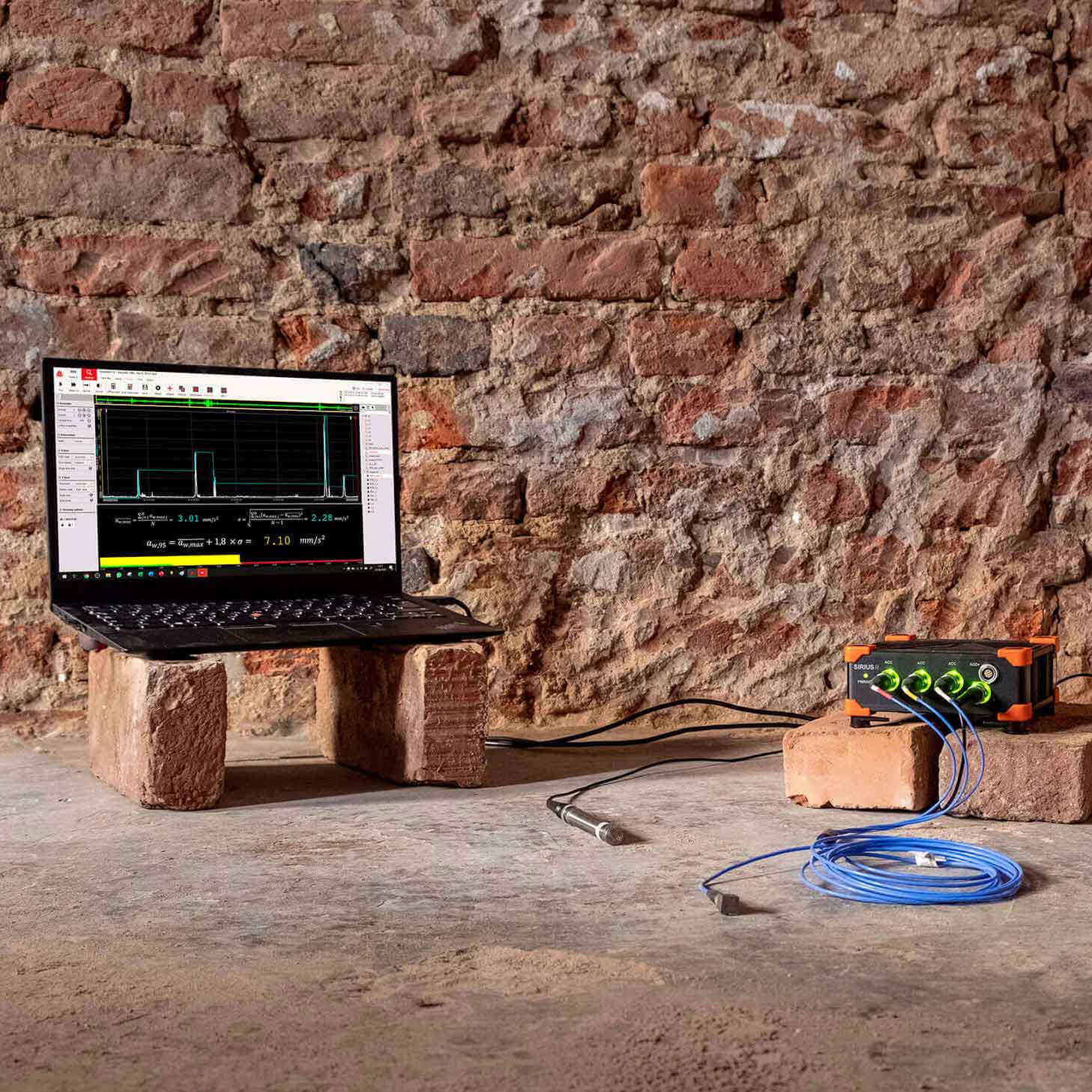

DEWESoftは、データを記録し、リアルタイムでFFT解析を実行できるあらゆるタイプのセンサを接続するためのシグナルコンディショナを備えた柔軟なデータ収録システムを提供しています。IEPE/ICP®，MEMS，チャージ型加速度計，ひずみゲージ，マイク，タコセンサ，エンコーダ，その他のセンサを接続するためのアンプを用意しています。

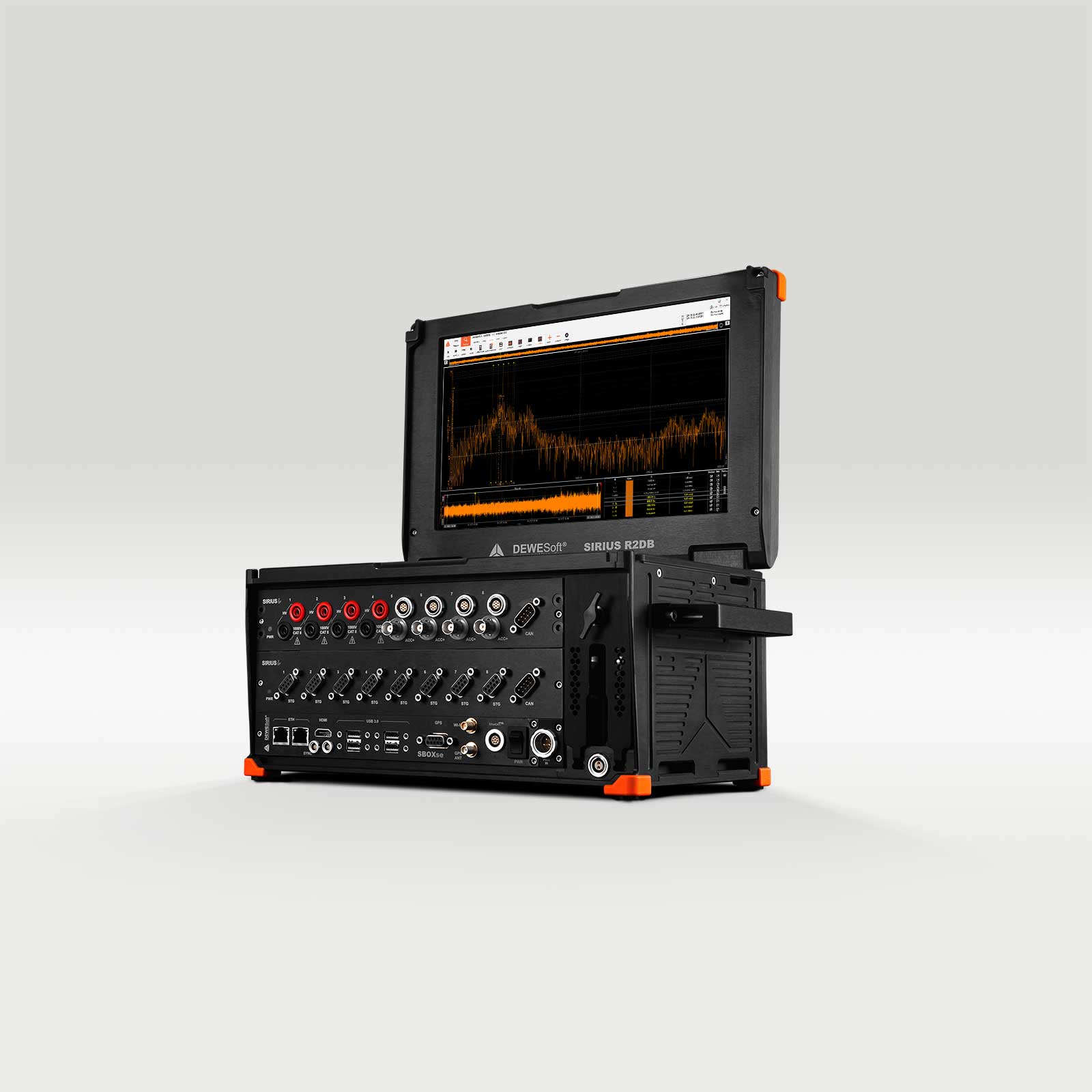

DEWESoftのFFT アナライザは、さまざまな構成で利用できます。
■基本的な4チャネル振動FFTアナライザ
■標準8チャネル振動 FFTアナライザ
■ポータブル8～16 チャネル振動FFTアナライザ
■高度な振動 FFT アナライザ

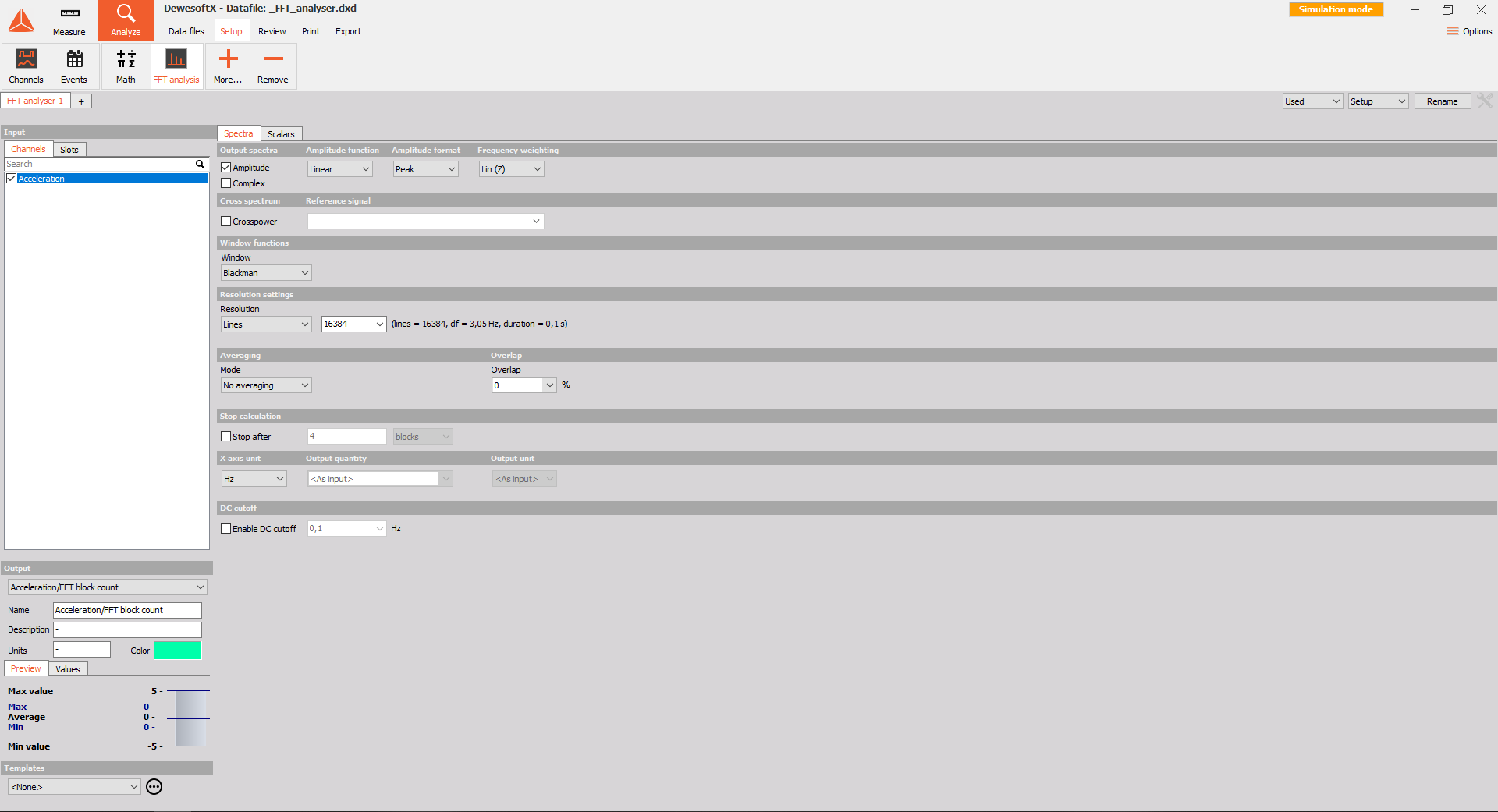

DewesoftX FFTアナライザモジュールでは、計算前にいくつかのパラメータを設定できます。

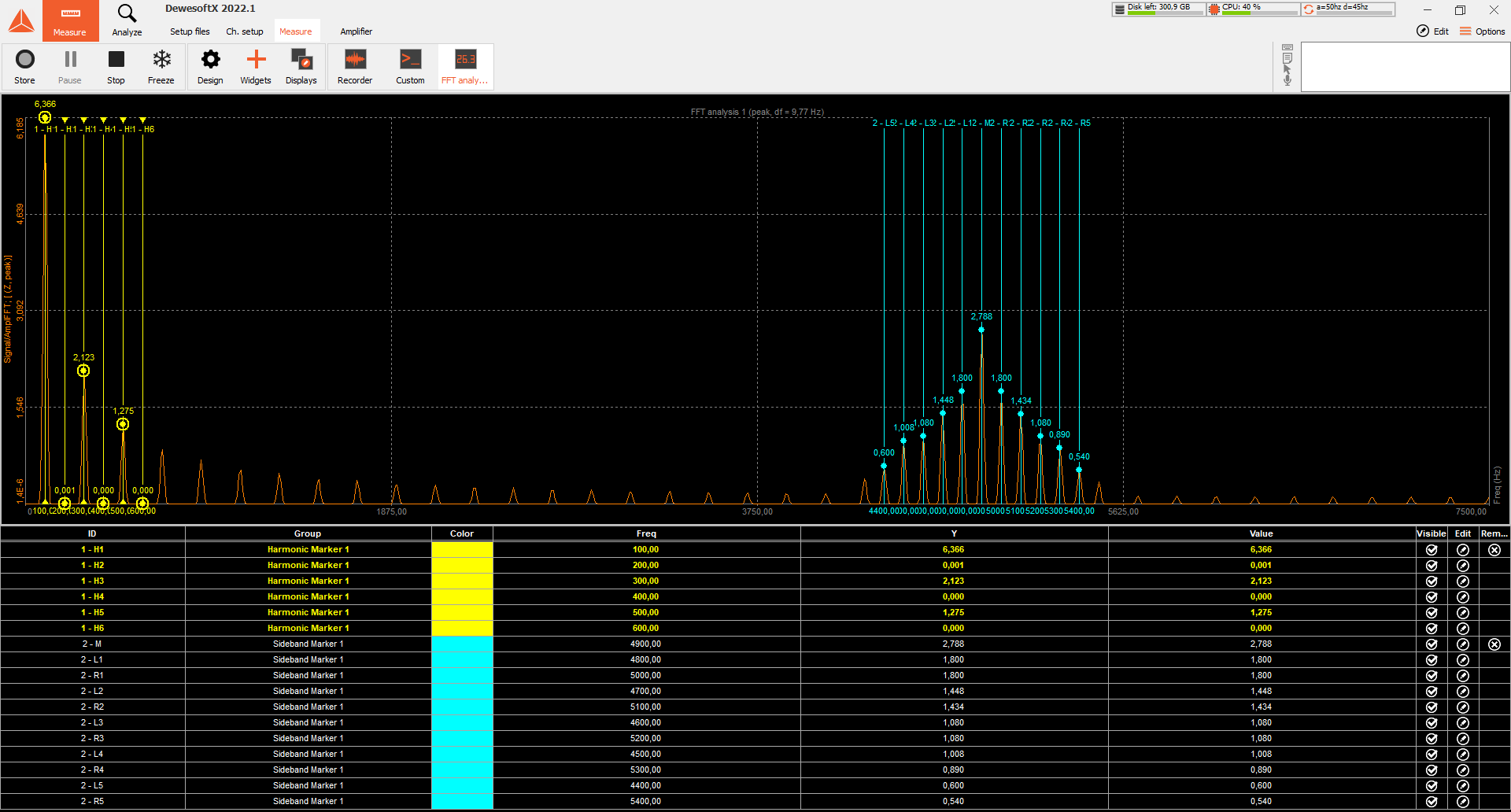

DEWESoftのFFTアナライザは、異なるパラメータを自動検出するために複数の処理マーカを設定できます。当社の周波数アナライザには、以下のマーカがあります。
すべての処理マーカは、派生した演算チャネルとして機能し、保存して追加解析に使用できる新しいチャネルを作成します。

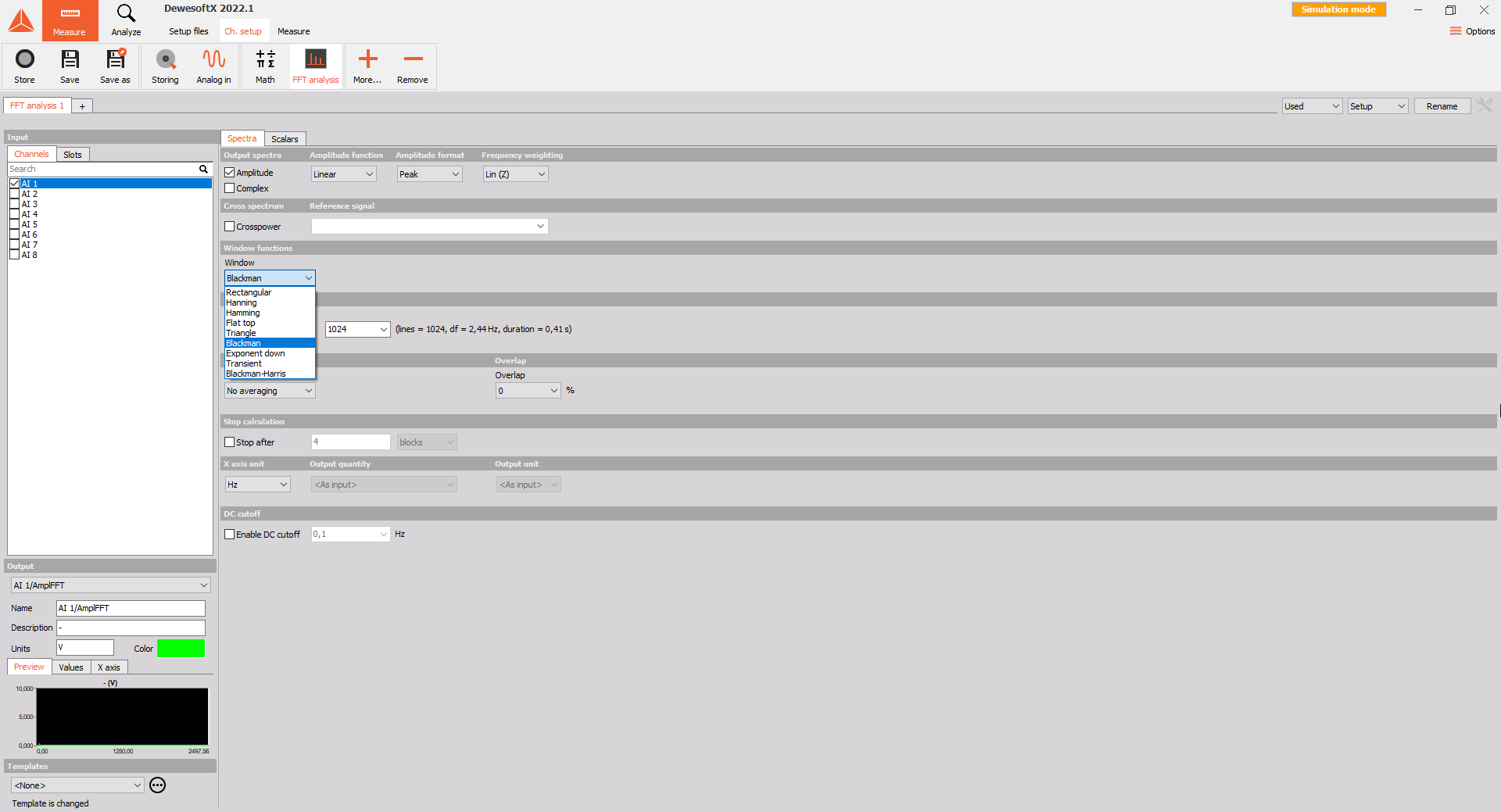

窓関数は、スペクトル線の外側や間にある周波数成分によって引き起こされる「スペクトルの漏れ」を低減します。 DewesoftX FFT解析ソフトウェアは、いくつかの一般的で強力なウィンドウタイプの関数を提供します。

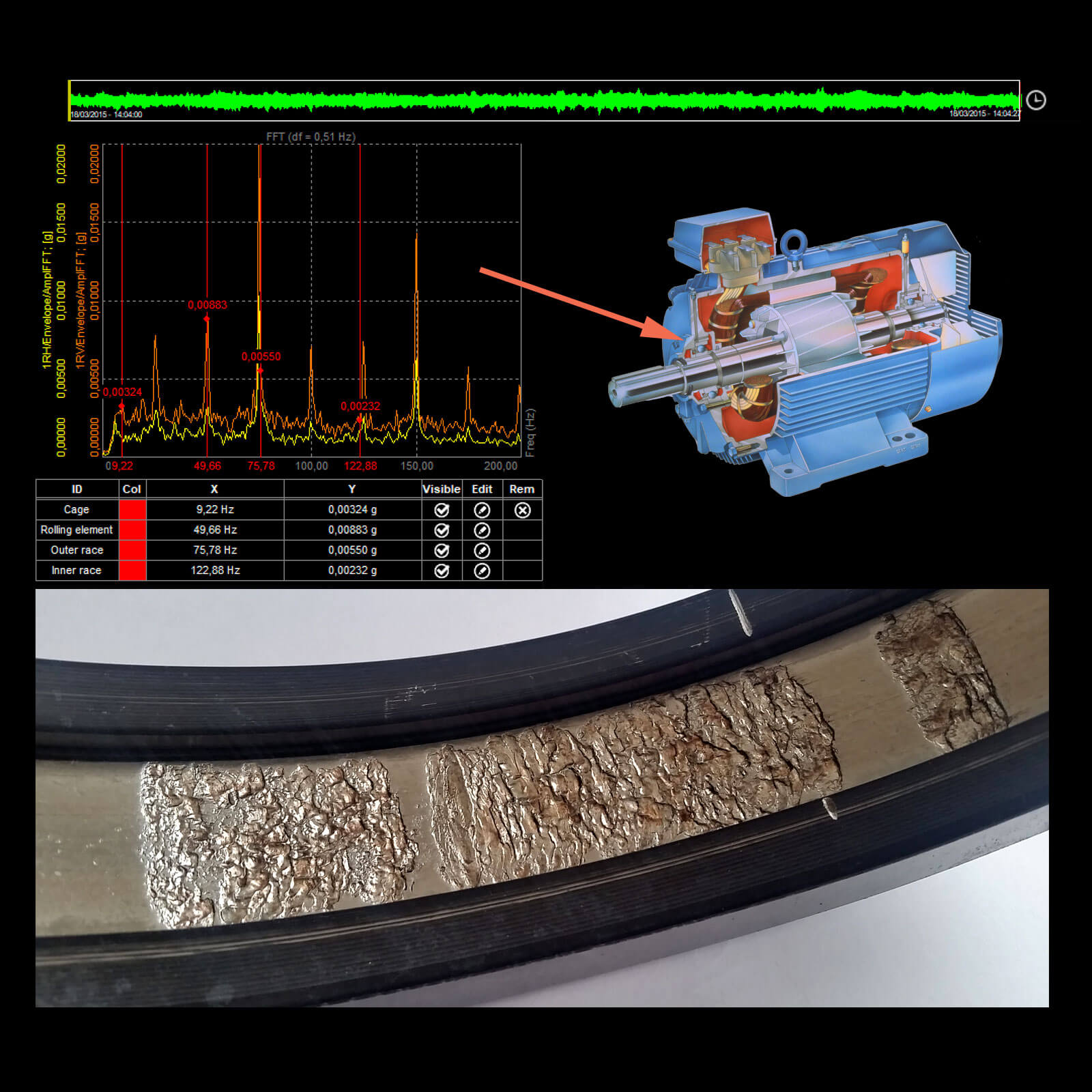

エンベロープ検出は、ボールベアリングの故障を早期に検出するための標準的な方法です。
ボールベアリングが故障すると、その固有振動数に対応した周波数のリンギングが発生します。ボールの損傷した部分がリングに当たったり、その逆が起きたりするたびに、この鳴動が繰り返されます。さらに内輪，外輪，保持器，ボールは，ベアリングの形状や回転周波数によって典型的な繰り返し周波数が異なります。
DewesoftXでは、軸受コンポーネントのデータは軸受データベースによって自動的に管理されます。エンベロープ検出と軸受データベースを使用することで、特定の軸受コンポーネントに関連する重要な周波数成分をピンポイントで簡単に特定でき、ネマティックカーソルを使用できるようになります。

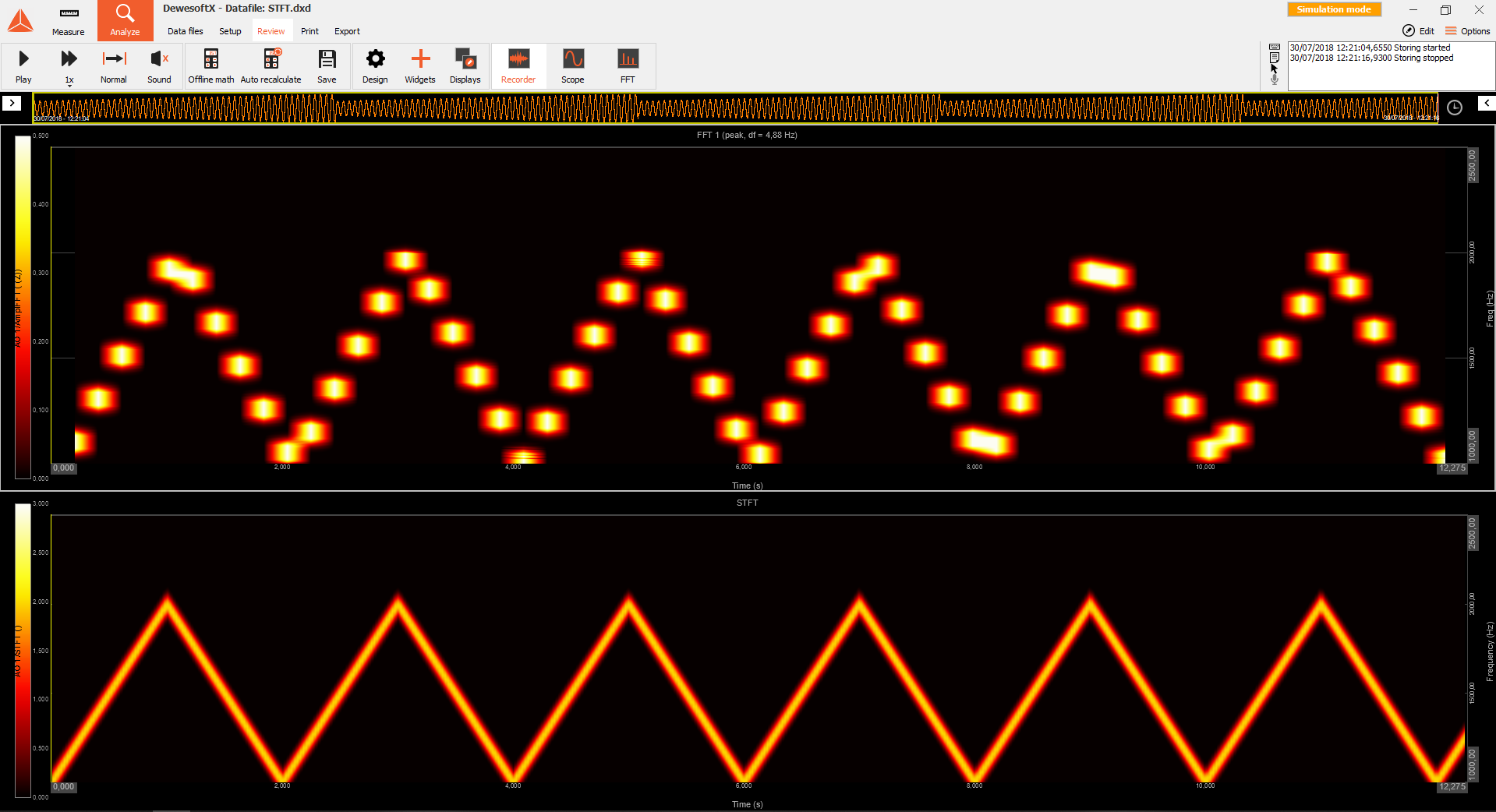

短時間フーリエ変換（STFT）は、非定常信号を解析するための信号処理技術としてよく知られています。STFTは、信号を狭い時間間隔に分割し、各区間のフーリエ変換を実行します。
信号が急速に変化する場合、周波数スペクトルを計算する時間は短時間しかありません。しかし依然として優れた周波数分解能が必要であり、STFTがその解決策です。STFTを使用するとFFTと比較して、同じ時間枠内でより優れた周波数分解能を達成できます。
フルスペクトラム変換（別名 "両側フーリエ"）は、複素入力信号を時間領域から複素周波数領域に変換します。入力信号は複素同期データ（実数および虚数）でなければなりません。実数部と虚数部は通常、X軸とY軸に沿って設置された2つの近接プローブから収録されます。
従来のスペクトル計算では、回転シャフト上の個々の周波数成分の運動方向に関する情報は得られませんが、フルスペクトルではそのギャップを埋めることができます。
フルスペクトラムは、信号変調，信号復調，ローター回転解析に使用されます。
フルスペクトル変換は以下に対して実行できます。
ケプストラム解析計算は、音声解析の特性の特定や、ギアボックスやベアリング周波数などの振動シグネチャの解析を強化したりすることができます。DewesoftX は、ミラースペクトル，低周波，高周波の出力を提供します。
DewesoftX ケプストラム演算では、次のような設定が可能です。

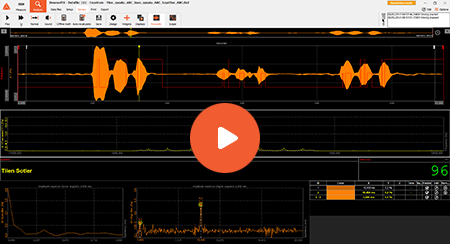

右の動画は、セプストラム演算をマイク入力信号に対して使用し、スピーカーの名前を決定している様子を示しています。

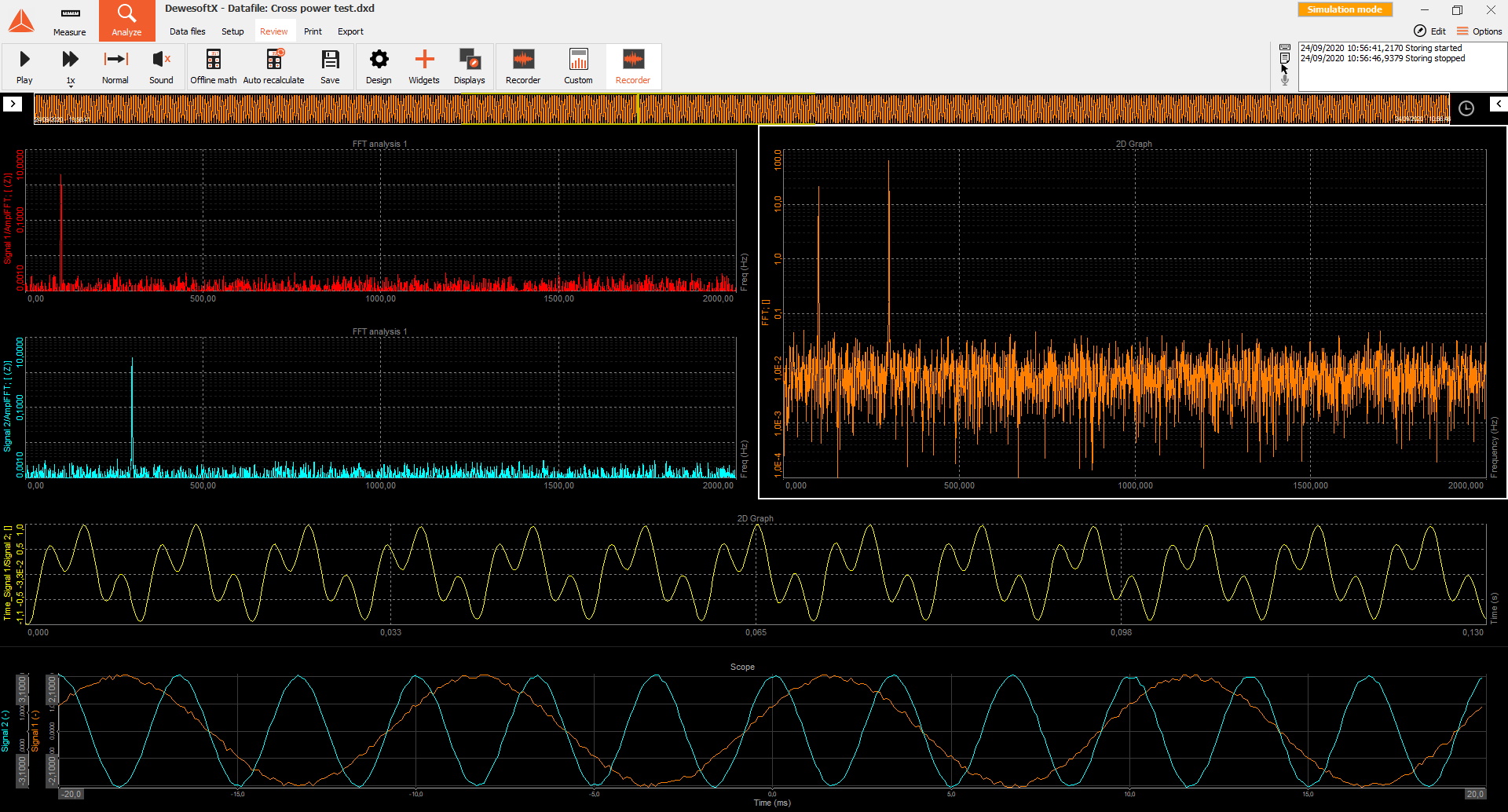

FFT解析で一般的に使用されるのは、個々の入力チャネルから求めたパワースペクトル（オートスペクトル）です。相関関係や位相関係の解析に複数のチャネルにわたる特性が必要な場合は、クロスパワースペクトルが使用されます。
クロススペクトルでは基準チャネルが選択され、そのチャネルを基準にすべてのチャネルのクロススペクトルが計算されます。
パワースペクトル密度（PSD）は、周波数に対する信号のパワーコンテンツの尺度です。
PSDは通常、広帯域ランダム信号の特徴付けに使用されます。PSDの振幅は周波数分解能によって正規化されます。

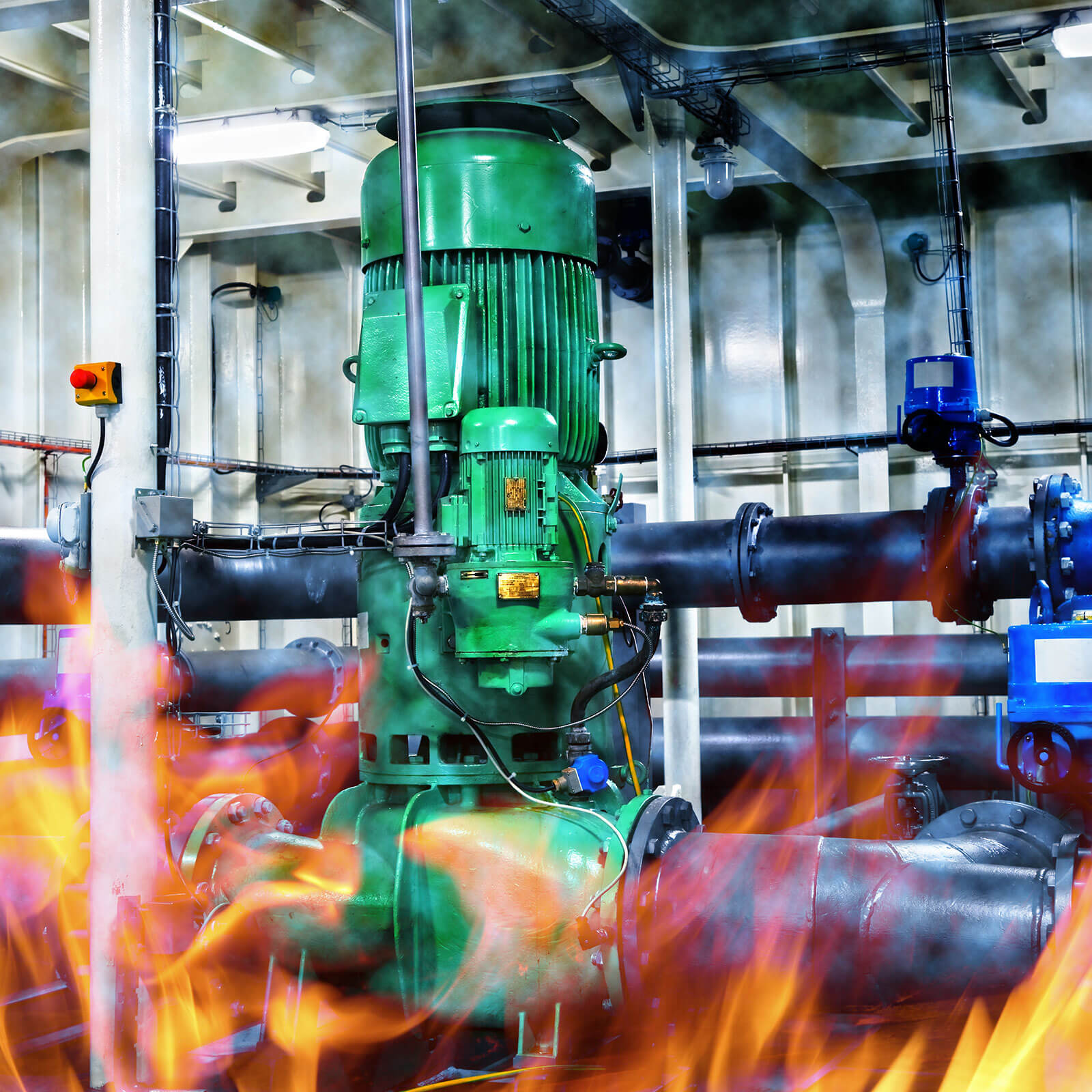

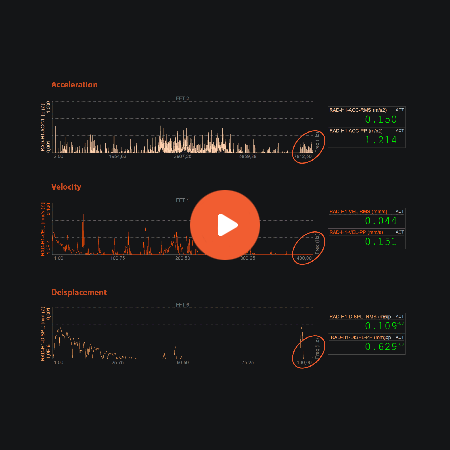

DEWESoftは長期的な振動や機械の状態監視のための優れたツールも提供しています。 どのような故障を検出できるのでしょうか?
Historianソフトウェアパッケージは、長期的なデータ保存用の時系列データベースを提供します。データベースは、ローカル、リモートサーバ、クラウドのいずれかに配置できます。 このソリューションはInfluxDB時系列データベースに基づいています。Historianは履歴データに対していくつかの機能を提供します。

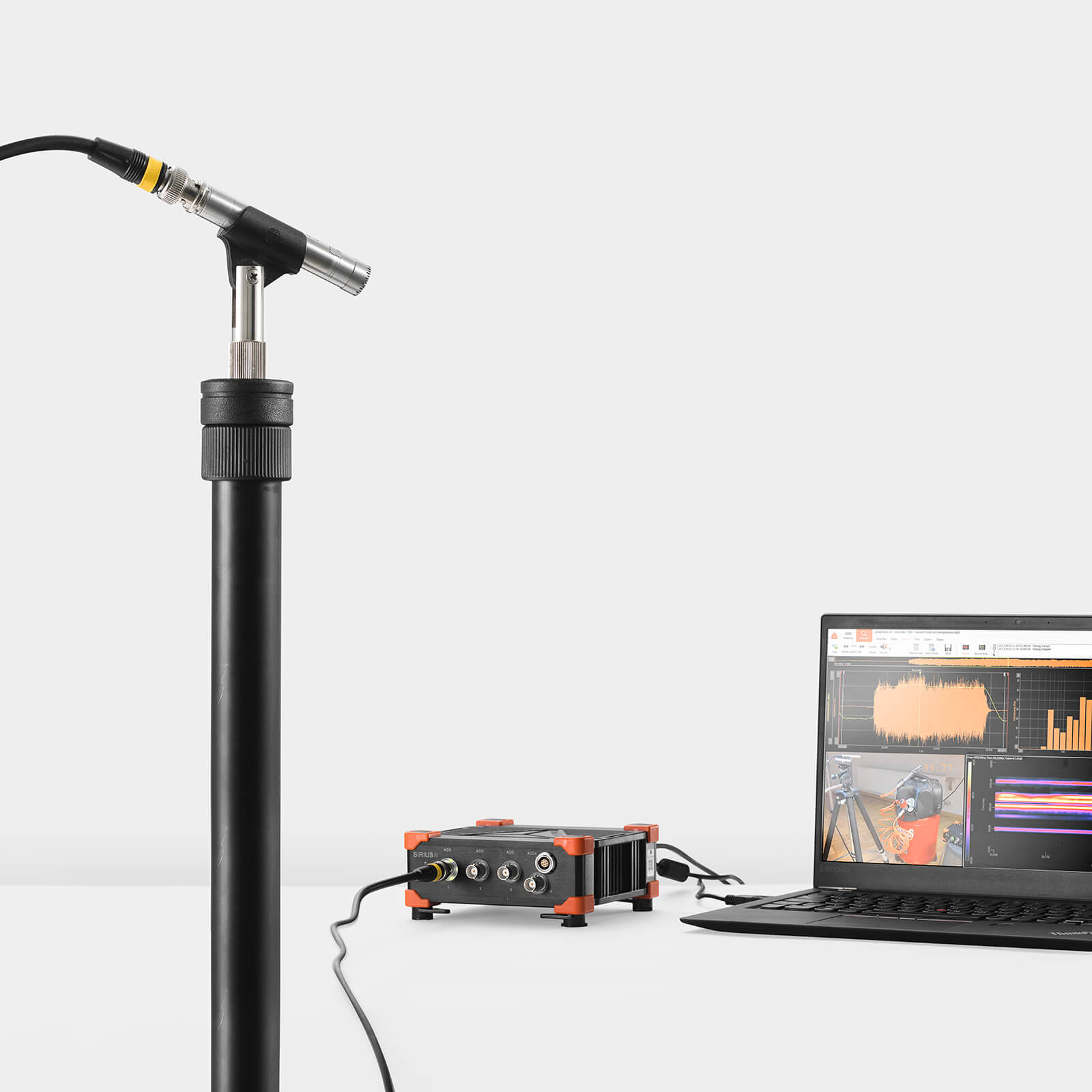

DEWESoftのFFTアナライザは、音響スペクトル解析のためのサウンド＆ノイズアプリケーションにも使用できます。IEPEマイクのサポートにより、音響計測が簡単になります。
また、FFT解析機能は以下のような他の音響モジュールと自由に組み合わせることができます。
