自動車・特殊車両 Automotive

モータ効率の計測システム

従来のモータ効率解析には、データ収録時と効率マップ出力に多くの時間と労力が必要でした。 データロガーSIRIUSとモータ解析プラグインソフトを使用することで、データ収録時にモータ効率マップをリアルタイムに出力することができ、大幅な工数と経費削減が可能となります。

eモビリティ

  • リアルタイムにモータ効率マップを出力可能
  • モータ回転のオーバーシュート部位を自動回避
  • 同時に電力損失計算が可能
  • CAN入力に対応
  • 他のパラメータを同時計測
    温度，振動，ひずみ，電圧，電流など
  • レゾルバセンサから回転角度計測が可能

【動画】Velodyneセンサから記録されたDewesoftXデータファイルのビデオ出力
レゾルバセンサ対応
  • 2種類のレゾルバセンサタイプに対応
    Sin/Cos, Sin/Cos/Excitation
  • オフセットの自動検出&キャンセル

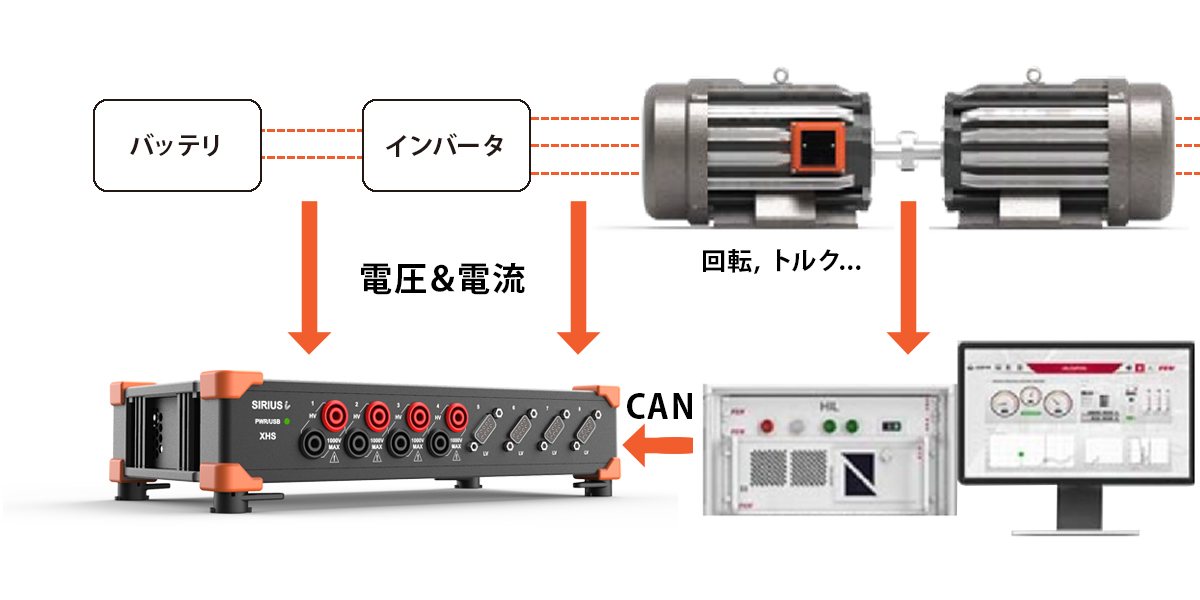

機器構成

本SIRIUSシステムは、複数チャネルの電流電圧システム構成はもちろん、各種効率を計測するためのアナログ入力 (トルク, 回転数, 流量, 温度, 音, 加速度, ひずみなど) や CAN-BUS (回転数, トルクなど) の入力も可能です。 またクランプセンサ用の電源ユニットも準備されており、シンプルで小型のシステムを構築できます。

電流センサ, 高電圧の入力とその他センサ類の接続

電流センサ, 高電圧の入力とその他センサ類の接続
  CT1000 CT500 CT400 CT200 CT100

一次電流範囲 DC RMS 正弦 1000A 500A 400A 200A 100A
帯域幅（-3 dB） DC...440kHz DC...520kHz DC...800kHz DC...1.1MHz DC...2MHz
直線性 < 0.003％ < 0.003％ < 0.005％ < 0.002％ < 0.002％
オフセット < 0.0012％ < 0.001％ < 0.0008％ < 0.0010％ < 0.0015％
内径 38mm 38mm 28mm 28mm 28mm
寸法 128 x 106 x 54 128 x 106 x 54 95 x 78.8 x 49.5 94 x 78.8 x 49.5 93 x 78.8 x 49.5
動作湿度 20～80％
動作温度 -40～85℃
計測例
