GPS & ジャイロ(光ファイバー、MEMSジャイロ内臓)

ADMAジャイロシステムは特に自動車のダイナミックなテスト用に開発されました。加速などの乗り物のすべての動的変化(ヨー,ピッチ,ロール,速度等)を計測できます。

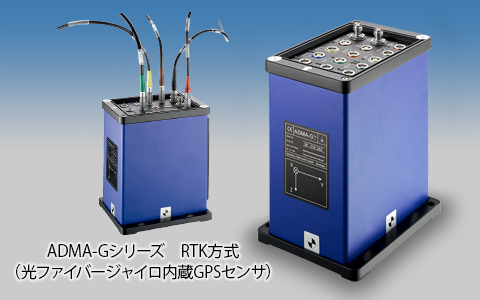

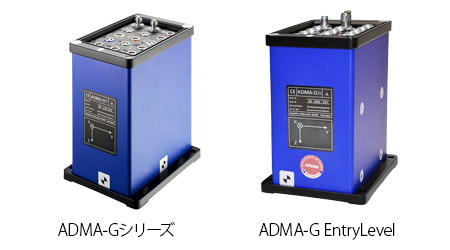

ADMA-Gシリーズ

概 要

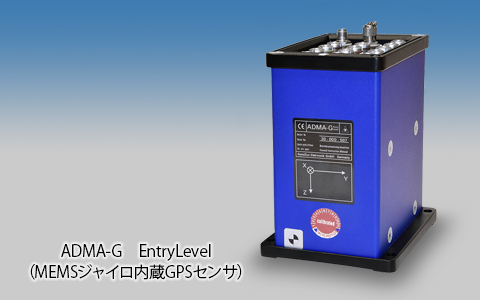

光ファイバー式ジャイロとサーボ式加速度センサを内蔵し基地局と連動した高精度タイプとMEMS式のジャイロと加速度センサを内蔵し単体で使用する一般タイプの2種類から用途に合わせて選定します。

  • 3軸のダイナミック計測(ヨー,ロール,ピッチ)
  • カルマンフィルタによる正確な加速度と位置の演算
    イニシャライズ時間:光ファイバータイプ2分,MEMSタイプ5分
  • 内蔵WAAS/EGNOSDGPSreceiver(<1m)
    による正確な位置データ
  • RTK方式による高精度計測(2cm)
  • 3軸サーボ型加速度センサ(光ファイバータイプ)
    による高精度加速度計測
    MEMSタイプ:標準MEMS加速度センサ,サーボ式の選択可能
  • 外部速度センサ接続による位置と方向の補正が可能
  • CANBusによるデータ出力
  • GLONASS衛星対応   ※オプション

■RTKラインナップ

 ADMA-G(RT2WL1/L2) 位置精度2cm
 ADMA-G(RT20WL1) 位置精度20cm
 ADMA-G(EGNOS/WAASL1) 位置精度1m

■DEWESoft7用ADMAプラグインソフトによる簡単設定

データ収録ソフトDEWESoftXのプラグインソフトでADMAの設定も可能なため、複数ソフトの起動は不要
・出力チャネル設定(ジャイロ,GPS,加速度他)
・ADMA車載位置補正(角度,位置オフセット,バーチャルポジション),GPSアンテナ位置補正
・CAN設定
・データ出力フォーマット(SAE、DIN70000)
・MSAS/WAAS/EGNOS切り替え

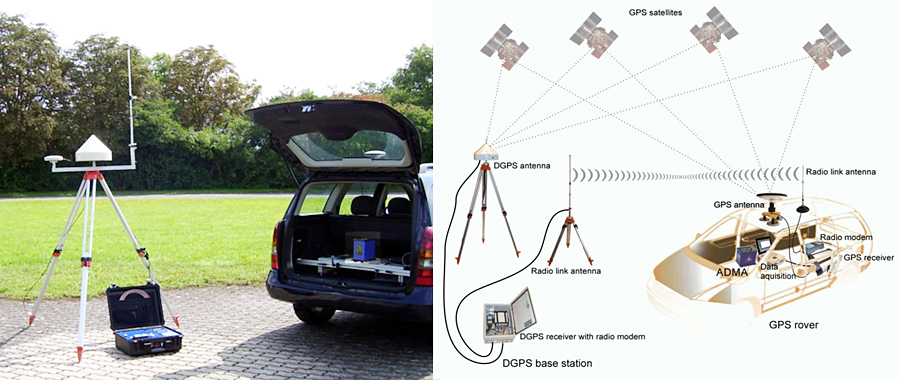

ADMA-Gシリーズ設置例および接続イメージ

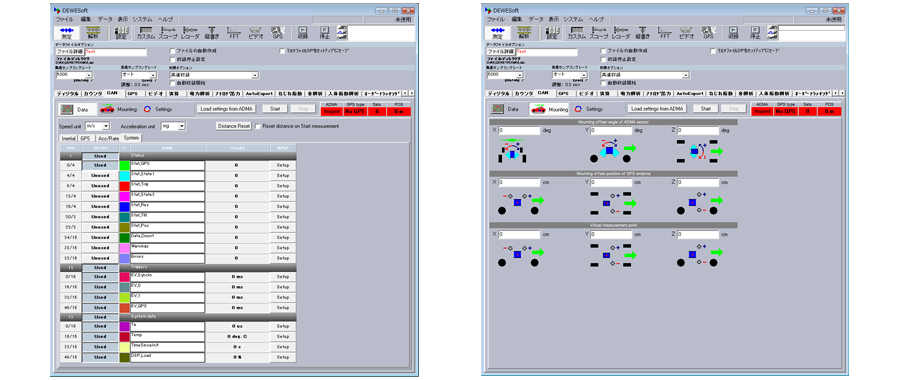

収録ソフトウェアDEWESoftの設定画面
