分散型計測システム Q.シリーズ

世界トップクラスのハードウェアの性能はもちろん、厳しい環境での使用に特化した堅牢で長く持ち続けられるハードウェア設計が特長です。また、分散型モジュールによる配線の簡素化はノイズに強く、離れた場所からも簡単に計測データが得られます。

Q.シリーズ-コントローラ

概 要

Q.シリーズのコントローラは、モジュールとパソコン(ホスト)間のインタフェースとして接続され、モジュールとの組合せで強力なDAQ制御システム構築のキーデバイスとなります。計測データ,同期及びバッファデータ調整の実施とホスト/オートメーションシステムへの送信機能を備えています。

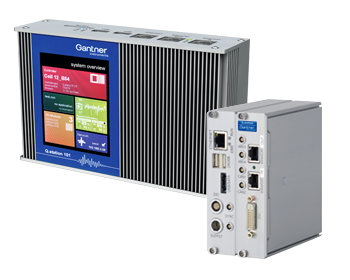

Q.station
マイクロコントローラを内蔵したパワーフルな計測システム用コントローラです。
パソコンとの通信はEthernet,EtherCATを使用し、モジュールとの通信にはRS-4854ポートを搭載しています。他に通信インタフェースは、CAN1ポートとUSB2ポートを装備してます。
また、3.5インチのタッチパネルディスプレイが搭載されていることで、ディスプレイを通じてコントローラの動作状態およびライブデータ※1の表示、カスタムHMIによるアプリケーションの操作が可能です。

※1 Q.bloxx EC使用時は、リアルタイムデータ

Q.gate
少チャネルから多チャネル計測まで対応するコントローラです。 パソコンとの通信には主にEthernet,Profibus-DP,USBに対応しています。 モジュールとの接続に使用されるRS-485を2ポート搭載しており、接続可能なモジュールは最大32ユニットです。

Q.pac
パソコンとの通信にEthernetとEtherCATを使用するコントローラです。
RS-4854ポート,128MBのフラッシュメモリを搭載しています。

特長

  • リングバッファ
    バイナリ形式で保存され、高速データアクセスを可能にするために使用
  • データ収録
    オンラインデータ, バッファデータ, データ保存
  • パワーダウンモード
    消費電力の低減
  • データ同期
    Ethernet経由のブロードキャストポートを使用し、追加の配線なしで複数のコントローラをタイムスタンプカウンタで同期が可能
  • ライフシグナル
    システムの稼働状態に関する情報、トグルライフシグナルの生成

コントローラとモジュール動作

   Q.station  Q.gate  Q.pac
 UART経由のデータ(24Mbps)
     サンプリングレート1kHz  512ch  64ch
     サンプリングレート10kHz  128ch  16ch
     サンプリングレート100kHz  8ch  ―
 通信インタフェース Ethernet
 EtherCAT
 RS-485 4ポート
 CAN-bus 1ポート
 USB 2ポート
 Ethernet
 RS-485 2ポート
 RS-232 1ポート
 USB 1ポート
 Ethernet
 EtherCAT
 RS-485 4ポート
 RS-232
 USB 1ポート
 最大接続可能なモジュール数  64  32  64

コントローラ比較

コントローラ名をクリックすると仕様が見られます

 コントローラ  Q.station Q.gate Q.pac
 101  101T  101D  101DT  IP  IPT  DP  DPT  EC  ECT
 ホストインタフェース
 Ethernet TCP/IP  〇  〇  〇  〇  〇  〇  〇  〇  〇  〇
 EtherCAT  〇  〇  〇  〇  ―  ―  ―  ―  〇  〇
 Profibus-DP  ―  ―  ―  ―  ―  ―  〇  〇  ―  ―
 RS-232  ―  ―  ―  ―  〇  〇  〇  〇  〇  〇
 スレーブインタフェース
 RS-485  4  4  4  4  2  2  2  2  4  4
 CAN  〇  〇  〇  〇  ―  ―  ―  ―  ―  ―
 データストレージ
 RAM (MB)  500  500  500  500  16  16  16  16  16  16
 Flash (MB)  4000  4000  4000  4000  ―  ―  ―  ―  128  128
 拡張可能 USB  2  2  2  2  1  1  1  1  1  1
 SDカード  〇  〇  〇  〇  ―  ―  ―  ―  ―  ―
 最小サイクルタイム (ms)  0.1  0.1  0.1  0.1  1  1  1  1  1  1
 リアルタイムクロック  〇  〇  〇  〇  〇  〇  〇  〇  〇  〇
 デジタル I/O  8  8  8  8  ―  ―  4  4  8  8
 3.5" タッチディスプレイ  ―  ―  〇  〇  ―  ―  ―  ―  ―  ―
 グラフィカル  ―  〇  ―  〇  ―  〇  ―  〇  ―  〇
 プログラミング機能  ―  〇  ―  〇  ―  〇  ―  〇  ―  〇
 消費電力 (W)  10  10  12  12  2.5  2.5  3  3  4.5  4.5
