小型パルス整形ボックス

回転体計測の現場では、回転センサの出力を正しく計測できず多くの時間を浪費します。本製品は、電磁ピックアップ等の回転センサ出力を整形し、0-5Vの矩形波に変換するユニットです。
当社製品、SIRIUSシリーズやDEWE-43Aのカウンタ入力に接続し使用できます。

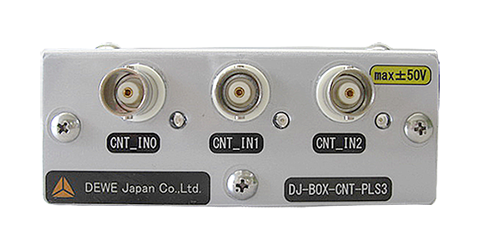

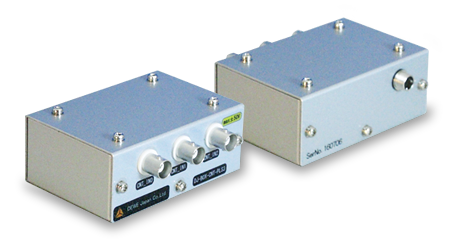

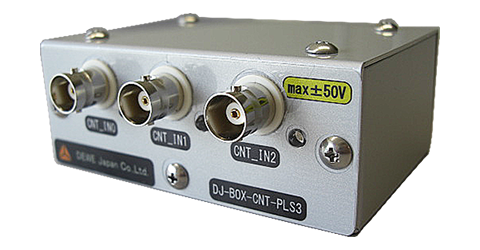

DJ-BOX-CNT-PLS3

概 要

  • 入力範囲が広い
    最小検知レベル:1Vp-p(@正弦波)
    最大入力電圧:±50V
  • ACカップル機能
    入力周波数:5Hz~200kHz(@正弦波)
  • エンコーダ入力にも対応
    A相,B相,Z相の3入力対応
  • 電源レス
    SIRIUSシリーズ,DEWE-43Aのカウンタ入力から電源供給
  • 小型軽量
    質量:200g以下
    外形寸法:90(W)×60(D)×35(H)mm(突起部含まず)

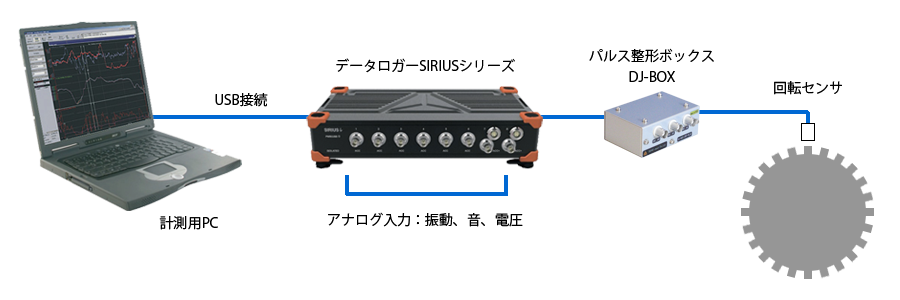

構成例

仕 様

 DJ-BOX-CNT-PLS3
 入力
 チャネル数 3ch
 入力方式シングル入力
 コネクタ形式 BNC
 入力インピーダンス 約100kΩ(AC)
 絶対最大入力電圧 ±50Vpk(含むオフセット電圧)
 最少検知信号レベル 0.5Vp-p(矩形波)
 1Vp-p(正弦波)
 信号周波数範囲 0.1Hz~200kHz(矩形波)
 5Hz~200kHz(正弦波)
 出力
 チャネル数 3ch
 出力方式 オープンコレクタ出力
 絶対最大印加電圧 5.5V
 負荷電流 最大10mA
 環境
 温度 0~50℃
 湿度 20~80RH(結露なきこと)
 電源電圧 5±0.25V
 消費電流 最大40mA
 外形寸法  90(W)×60(D)×35(H)mm (突起部含まず)
 質量  200g以下
