多チャネルブリッジボックス

120Ω専用の1ゲージ2線式結線法及び1ゲージ3線式結線法のブリッジボックスです。
型式により16ch、32chのタイプをラインナップしています。

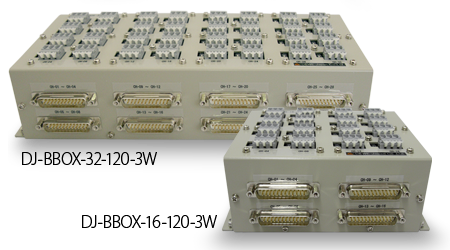

DJ-BBOX-シリーズ

各部の機能と名称





1.入力端子:A, Bはひずみゲージケーブル、A’は3線式の補償線
2.1ゲージ2線式結線法、1ゲージ3線式結線法の切り替え
3.チャネル番号
 16chタイプ:DJ-BBOX-16-120-3W CH-01~CH-16
 32chタイプ:DJ-BBOX-32-120-3W CH-01~CH-32
4.固定穴(サイドの固定金具は取り外し可能)
5.出力端子:専用ケーブルを接続(4ch/コネクタ)DSub25ピンコネクタ

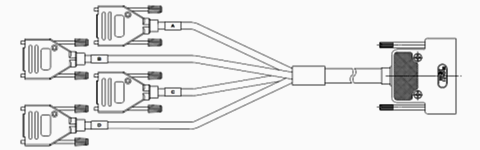

接続ケーブル ※オプション

ブリッジボックスと弊社データロガーのひずみアンプに接続するケーブルです。 ※ブリッジボックス本体とは別売りになります。
ブリッジボックス側:DSub25ピンコネクタ(4ch分出力)
データロガー側:DSub9ピン(4コネクタ)

 型式  ケーブル長
 DJ-BBOX-CBL-4D9m-3.0  3,000mm±200mm
 DJ-BBOX-CBL-4D9m-5.0  5,000mm±500mm
 DJ-BBOX-CBL-4D9m-10.0  10,000mm±500mm

仕 様

 型式  DJ-BBOX-16-120-3W  DJ-BBOX-32-120-3W
 チャネル数 16チャネル 32チャネル
 適用ゲージ抵抗 120Ω
 適用ゲージ法 1ゲージ2線式結線法
1ゲージ3線式結線法
 ゲージ接続端子 3端子クランプ式
 推奨ブリッジ電圧(EXC) ±1.25V, 2.5V
 最大ブリッジ電圧(EXC) ±2.5V, 5V
 使用温度範囲 0~40℃、30~80%RH(結露無きこと)
 外形寸法 150(W)×65(H)×120(D)mm (突起部含まず) 284(W)×65(H)×120(D)mm (突起部含まず)
