モジュール仕様

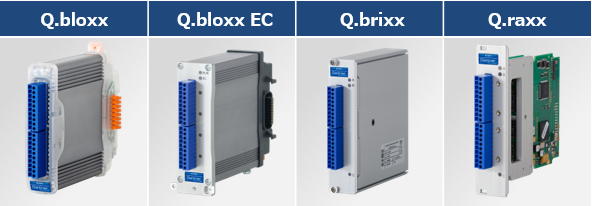

D107 - 2~6ch デジタル入力

8ch デジタル入力モジュール
電圧

デジタル入力機能
ステータス, 周波数, PWM, カウンタ, 時間

 デジタル入力
 チャネル数  2~6 (ディファレンシャル or シングルエンデッドとして構成可能)
 電圧  最大 30V
 抵抗   ディファレンシャル  シングルエンデッド
 20kΩ  10kΩ
 閾値 (256段階調整可)  -20V~+20V  0~+26V
 アイソレーション電圧  連続 500V : 端子間, 入力-電源, 入力-インタフェース
 デジタル入力機能
 ステータス
 反応時間  10μs
 周波数入力
 方法  クロノス
 時間計測, パルスカウンタの組合せによって最適化,
 回転方向の認識 (0°, 90°)
 周波数レンジ  0.1Hz~1MHz
 時間ベース  0.001s~10s
 カウンタ周波数  48MHz (Q.bloxx EC : 288Hz)
 分解能  0.005% (Q.bloxx EC : 0.002%)
 回転方向認識による
周波数計測
 周波数計測の仕様と同様, 回転方向の認識のために入力両方の位相を使用
 PWM入力
 入力周波数  0.1Hz~1MHz
 分解能  21ns (Q.bloxx EC : 4ns)
 計測タイプ構成  デューティサイクル用のカウンタ, 周波数
 カウンタ
 カウンタ  32bit (±31bit)
 カウンタ周波数  1MHz
 前/後進(上/下)カウンタ  カウンタの仕様と同様, 追加入力によってカウンティング方向確認
 直交カウンタ  カウンタの仕様と同様, カウンティング方向の認識のためには入力両方の位相を使用
 ゼロ点基準を有する
 直交カウンタ
 直交カウンタの仕様と同様, 追加入力によってゼロ点基準認識
 時間
 機能  エッジ2つ間, 立上りの間/立下りの間, 立上り/立下り間の時間計測
 時間レンジ  1μs~32s
 分解能  21ns (Q.bloxx EC : 4ns)
 センサエキサイテーション
 数  2
 電圧/電流  5V, 150mA 以下
