モジュール仕様

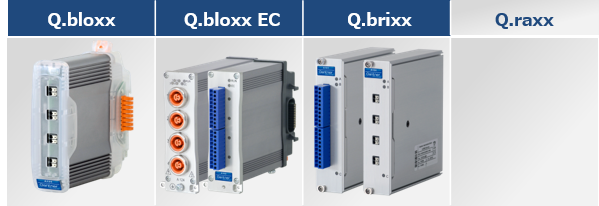

A124 - 4ch 熱電対/ハイアイソレーション

4ch 熱電対/ハイアイソレーション計測モジュール
電圧

高速・高精度
各チャネル 20kHz サンプリングレート,
⊿Σ型 24ビット ADC

最大 1200V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

 アナログ入力
 チャネル数  4
 入力抵抗  100MΩ 以上
 アイソレーション電圧  連続 1200V : チャネル間, 入力-電源, 入力-インタフェース
 熱電対
 精度    B  ±5℃ 以下
 E, J, K, L, T, U  ±1℃ 以下
 N  ±2℃ 以下
 R, S  ±3℃ 以下
 ドリフト   時間  0.05℃/24h 以下, 0.5℃/8000h 以下 (Q.raxx : 0.025°C/24h 以下, 0.075°C/8000h 以下)
温度   オフセット  0.02℃/10K 以下 (Q.raxx : 0.025°C/10K 以下)
 ゲイン  0.025%/10K 以下 (Q.raxx : 0.005%/10K 以下)
 CJC精度  0.5℃ 以下
 A/D変換
 A/D分解能  24bit
 サンプリングレート  各チャネル 20kHz
 変換方法  ⊿Σ A/D変換 (グループ遅延時間 600μs)
 アンチエイリアシング  1000Hz, 2次 (Q.raxx : 3次)
 デジタルフィルタ  IIR, ローパス, ハイパス, バンドパス, 4次, 1, 2, 5ステップで 1Hz~100Hz
(Q.bloxx EC : IIR, ローパス, 4次フィルタ, ステップ 1, 2, 5で 1Hz~1000Hz, ハイパス 1Hz, 10Hz; バンドパス,Q.raxx : 1, 2, 5ステップで 1Hz~1000Hz)
 アベレージング  データレートに応じて設定可能 or 自動設定, (Q.bloxx EC : 移動平均)
 演算 (Q.bloxx EC)  最小, 最大, RMS
