モジュール仕様

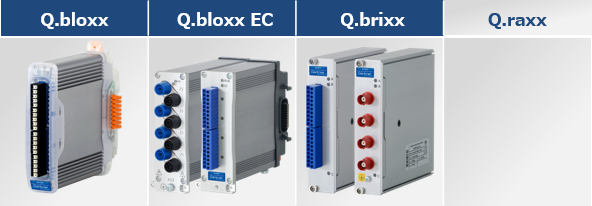

A123 - 4ch 電圧/ハイアイソレーション

4ch 高電圧/ハイアイソレーション計測モジュール
電圧

高速・高精度
各チャネル 100kHz サンプリングレート,
⊿Σ型 24ビット ADC

最大 1200V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

 アナログ入力
 チャネル数  4
 アイソレーション電圧  連続 1200V : チャネル間, 入力-電源, 入力-インタフェース
電圧     レンジ  精度  分解能
 ±10V  ±0.02%  1.2μV
 ±1V(Q.raxx : ±1.25V)  ±0.02%  120nV
 ±100mV  ±0.02%  12nV
 入力抵抗  10MΩ 以上
 ドリフト   時間  20μV/24h 以下, 200μV/8000h 以下 (Q.raxx : 1μV/24h 以下, 2.5μV/8000h 以下)
 温度  オフセット   50μV/10K 以下
 ゲイン   0.02% 以下/10K (Q.raxx : 0.05% 以下/10K)
 S/N比  100Hz : 100dB 以上
 過電圧保護 連続 100V , 最大 500V 100ms
 A/D変換
 分解能  24bit
 サンプリングレート  各チャネル 100kHz
 変換方法  ⊿Σ A/D変換 (グループ遅延時間 380μs, Q.bloxx EC/brixx : 600μs)
 アンチエイリアシングフィルタ  各チャネル 20kHz, 3次 (Q.raxx : 5次)
 デジタルフィルタ  IIR, ローパス, ハイパス, バンドパス, 4次, 1, 2, 5ステップで 1Hz~5kHz
(Q.bloxx EC : IIR, ローパス, 4次フィルタ, ステップ 1, 2, 5で 1Hz~5kHz, ハイパス 1Hz, 10Hz, 100Hz; バンドパス)
 アベレージング  データレートに応じて設定可能 or 自動設定, (Q.bloxx EC : 移動平均)
 演算 (Q.bloxx EC)  最小, 最大, RMS
