モジュール仕様

A108 - 8ch 動的電圧

8ch 電圧計測モジュール
電圧

高速・高精度
各チャネル 10kHz サンプリングレート,
⊿Σ型 24ビット ADC

最大 500V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

 アナログ入力
 チャネル数  8
 アイソレーション電圧   連続 500V : チャネル間, 入力-電源, 入力-インタフェース
 電圧   レンジ  精度   分解能
 ±10V  ±0.02%   1.5μV
 入力抵抗  1MΩ 以上
 ドリフト    時間  25μV/24h 以下, 100μV /8000h 以下
 温度  オフセット  50μV/10K 以下
 ゲイン  0.01% 以下/10K
 S/N比  100Hz : 100dB 以上, 1Hz : 120dB 以上
 A/D変換
 分解能  24bit

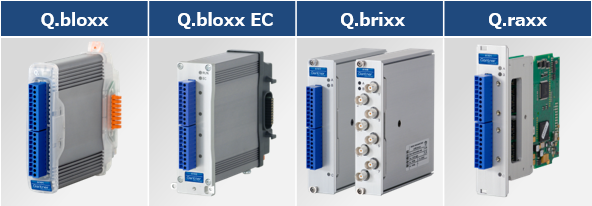

 サンプリングレート  各チャネル 10kHz (Q.bloxx EC : 20kHz)
 変換方法  ⊿Σ A/D変換 (グループ遅延時間 600μs)
 アンチエイリアシングフィルタ  2kHz, 3次 (Q.raxx : 5次)
 デジタルフィルタ  IIR, ローパス, ハイパス, バンドパス, 4次フィルタ, 1, 2, 5ステップで 1Hz~1kHz
(Q.bloxx EC : IIR, ローパス, 4次フィルタ, ステップ 1, 2, 5で 1Hz~1kHz, ハイパス 1Hz, 10Hz, 100Hz; バンドパス)
 アベレージング  データレートに応じて設定可能 or 自動設定, (Q.bloxx EC : 移動平均)
 演算 (Q.bloxx EC)  最小, 最大, RMS
 デジタル I/O
 チャネル数  4 (デジタル入力 : 2, デジタル出力 : 2)
 入力  state, tare, reset
入力タイプ   電圧/電流  最大 30V / 最大 0.5mA
 しきい値  High : 10V 以上, Low : 2.0V 以下
 出力  state, alarm
 出力タイプ  Open Drain Pチャネル MOSFET
 負荷  30V/100mA (抵抗負荷)
