モジュール仕様

A107 - 4ch ユニバーサル

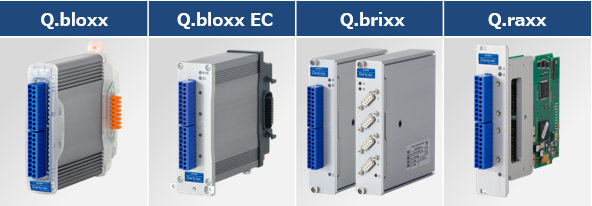

4ch マルチ入力 ユニバーサル計測モジュール
電圧, 電流, 抵抗/RTD, ポテンショメータ,
ひずみ, 熱電対

高速・高精度
最大 10kHz サンプリングレート (熱電対 : 10Hz),
⊿Σ型 24ビット ADC

最大 500V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

 アナログ入力
 チャネル数 4
 アイソレーション電圧 連続 500V : チャネル間, 入力-電源, 入力-インタフェース
 電圧     レンジ  精度  分解能
 ±10V  ±0.02%  1.2μV
 ±1V  ±0.02%  120nV
 ±100mV  ±0.02%  12nV
 入力抵抗 100MΩ 以上
 ドリフト      レンジ  ±10V  ±1V  ±100mV
時間   24h  200μV 以下  20μV 以下  2μV 以下
 8000h  2mV 以下  200μV 以下  20μV 以下
 温度  オフセット  500μV/10K 以下  50μV/10K 以下  5μV/10K 以下
 ゲイン  0.01%/10K 以下  0.01%/10K 以下  0.01%/10K 以下
 S/N比 1kHz : 90dB以上, 1Hz : 120dB以上
電流
(内蔵シャント 50Ω)
 レンジ  精度  分解能
 ±25mA  ±0.02%  3.0nA
 ドリフト  時間 0.5μA/24h 以下, 5μA/8000h 以下
 温度  1μA/10K 以下
0.03%/10K 以下
 抵抗/RTD  レンジ  精度  分解能
 抵抗, 2線式  100kΩ  ±0.2%  12mΩ
 抵抗, 2/3/4線式  4kΩ  ±0.01%  0.5mΩ
 抵抗, 2/3/4線式  400Ω  ±0.01%  48μΩ
 Pt100, 2/3/4線式  -200~+850℃  ±0.25℃  0.2m℃
 Pt1000, 2/3/4線式  -200~+850℃  ±1℃  0.2m℃
 ドリフト  時間 10mΩ/24h 以下, 100mΩ/8000h 以下
(レンジ 400Ω)
温度   オフセット
(レンジ 400Ω)
10mΩ/10K ≅ 0.05℃/10K 以下
(Q.bloxx EC : 1μA/10K 以下, Q.raxx : 0.4mΩ/10K ≅ 0.002°C/10K 以下)
 ゲイン 0.03%/10K 以下
 ポテンショメータ 比較計測
 適用ポテンショメータ抵抗  1kΩ~10kΩ
 ドリフト  時間 0.02%/24h 以下, 0.2%/8000h 以下
(Q.raxx : 0.5%/8000h 以下)
 温度  オフセット
(レンジ 1)
 0.0001/10K 以下
 ゲイン  0.03%/10K 以下
 ひずみ 1/2/4ゲージ法 : 4線式 (ダミー抵抗付き)対
 精度  0.05%
 適用ゲージ抵抗  100Ω 以上
 ブリッジ電圧  2.5V
 計測レンジ  ±2.5mV/V  ±50mV/V  ±500mV/V
ドリフト    時間
(レンジ 2.5 mV/V)
 0.12μV/V/24h 以下, 1.25μV/V/8000h 以下
(Q.raxx : 1μV/V/24h 以下, 2.5μV/V/8000h 以下)
 温度   オフセット
(2.5mV/V)
 0.2μV/V/10K 以下 (Q.raxx : 1μV/V/10K 以下)
 ゲイン  0.05%/10K 以下
 熱電対  全体レンジ  -100℃~センサ上限
 B  ±5℃ 以下  ±2.5℃ 以下
 E, J, K, L, T, U  ±1℃ 以下  ±0.5℃ 以下
 N  ±2℃ 以下  ±1℃ 以下
 R, S  ±3℃ 以下  ±1.5℃ 以下
 入力抵抗  100MΩ 以上
ドリフト   時間  0.02℃/24h 以下, 0.2℃/8000h 以下
 温度  オフセット  0.2℃/10K 以下
 ゲイン  0.025%/10K 以下
 CJC精度  0.3℃ 以下
 A/D変換
 分解能  24bit
 サンプリングレート  10kHz (Q.bloxx EC : 20kH), 熱電対計測時 10Hz
 変換方法  ⊿Σ A/D変換 (グループ遅延時間 600μs)
 アンチエイリアシング
 フィルタ
 2kHz, 3次 (Q.raxx : 5次)
 デジタルフィルタ  IIR, ローパス, ハイパス, バンドパス, 4次, 1, 2, 5ステップで1Hz~1kHz
(Q.bloxx EC : IIR, ローパス, 4次, 1, 2, 5ステップで 1Hz~1kHz, ハイパス 1Hz, 10Hz, 100Hz; バンドパス)
 アベレージング  データレートに応じて設定可能 or 自動設定, (Q.bloxx EC : 移動平均)
 演算 (Q.bloxx EC)  最小, 最大, RMS
