CMOSカメラ

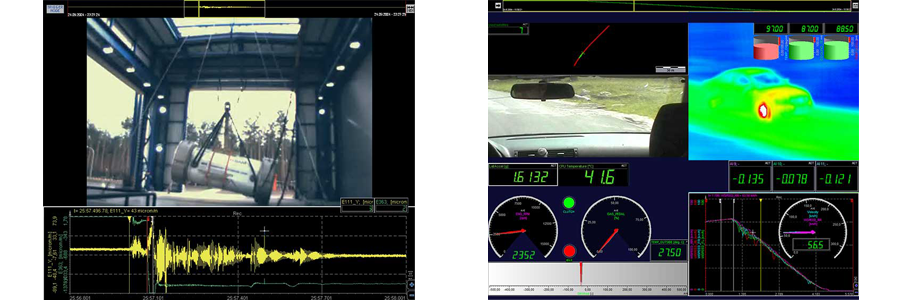

いろいろなアプリケーションに利用できる制御可能な高解像度同期カメラです。SIRIUSのA/Dからクロックを入力し動作させることでアナログ信号,CAN信号などと同期計測を実現します。

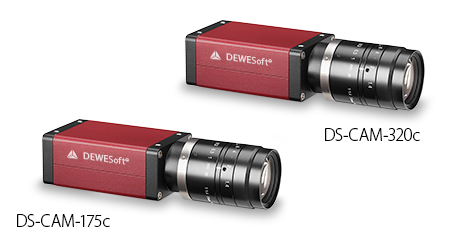

DS-CAM-175c/320c

概 要

非常に頑丈で軽量な設計を可能とするアルミニウム製です。全てのDS-CAMカメラは高衝撃や振動に耐えられるように設計されているため、自動車および航空宇宙アプリケーションに見られる過酷な試験条件に最適です。
カメラは最大4台まで接続可能で全てSIRIUS本体からのクロックを入力します。画像データはSIRIUSに接続しているPCまたはS-BOXのLANポートに接続して使用します。

  • 175FPS @640x480(DS-CAM-175C)
    328FPS @640x480(DS-CAM-320C)
  • カラー
  • 電子グローバルシャッタ
  • オートゲイン
  • オートホワイトバランス
  • 小型
  • 低電力

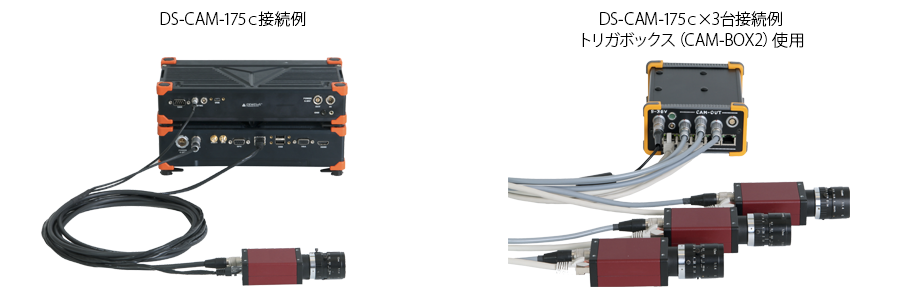

接続例

オプション

CAM-BOX1

Dewesoft機器にDS-CAM-175Cまたは320Cを4台まで接続するためのアダプタボックスです。
カメラコネクタに同期と電源を兼ね備えています。外部のGigEスイッチが必要です。

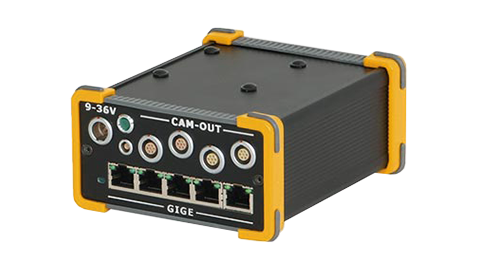

CAM-BOX2

Dewesoft機器にDS-CAM-175Cまたは320Cを4台まで接続するためのアダプタボックスです。
ワイドレンジ電源入力(9-36VDC)で、統合されたGigEスイッチです。

仕 様
  DS-CAM-175C DS-CAM-320C
センサ CMOS
解像度 1456 x 1088 728 x 544
フレームレート 68 FPS @ 1456x1088
116 FPS @ 1280x720
145 FPS @ 800x600
178 FPS @ 640x480
266 FPS @ 728x544
328 FPS @ 640x480
カラー
センササイズ 1/2.9”(6.3 mm 対角)
ピクセルサイズ 3.45 x 3.45μm 6.9 x 6.9μm
ダイナミックレンジ 71.6 dB オートゲイン機能 74.4 dB オートゲイン機能
シャッター速度 26ns ~ 60s (オートシャッター時) 58μs ~ 60s (オートシャッター時)
ホワイトバランス 自動
動作温度 5 ~ 45℃
動作湿度 25 ~ 80% (結露なきこと)
寸法 86.4 x 44 x 29mm (レンズを除く)
質量 200g (レンズを除く)
レンズマウント Cマウント
