航空宇宙用 小型PCMレシーバー

PCM-FS2は、最大ストリームレート 40 Mbit/秒のデュアルチャンネル航空宇宙用PCMテレメトリプロセッサです。
(フレーム同期/IRIGクラスIIデコミュテータ)
ユニットをデイジーチェーン接続することで、多チャネルを可能にします。

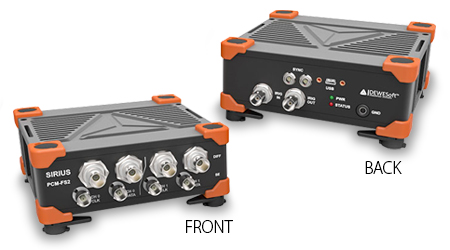

PCM-FS2

概 要

小さなサイズのPCM-FS2は優れたモビリティを発揮します。
例えば、フライトラインチェックのため機内にラップトップと一緒に持ち込んだり、SIRIUSとSBOXのオプションを組み合わせて、テレメトリデータをリアルタイムにビジュアル表示しパイロットテレメトリデータを処理します。PCM-FS2は、お客様のニーズを解決するための高い柔軟性を提供します。

仕 様

 入力
 PCM入力チャンネル  2PCMフレーム同期入力またはシミュレータ出力(ソフトウェア選択可能)
 ストリームレート  40Mbit/sec,両チャンネル,入力または出力
 シングルエンドPCM入力(BNC)
 信号レベル  2Vのしきい値と200mVのヒステリシス付きのTTL
 入力抵抗  10kΩ/75Ω/50Ω(ソフトウェアで選択)
 差動入力(トライアックス)
 信号レベル  RS-422/485logic'1'whenA-B>=-50mVlogic'0'whenA-B>=-200mV
 入力抵抗  124Ω
 IRIG入力(BNC)
 IRIG入力(BNC)変調  ACまたはDC
 コー​​ドタイプ  IRIGA,B,G
 IRIG出力(BNC)
 変調  ACまたはDC(同期コネクタも同様)
 コードタイプ  IRIGB
 同期コネクタ
 コネクタタイプ  4ピンLEMO
 機能  DS-CAM(ビデオ)の入力と一緒に他のSIRIUSアナログユニット間の同期
 仕様
 電源  USBから+5V
 最大消費電力  11W
 インタフェース  USB2.0
 外形寸法  145x135x65mm
 重量  920g
 作動温度  -10℃〜+50℃
 保存温度  -40℃〜+70℃
